Назначение соединителя 2РМТ14Б4Ш1А1БВ

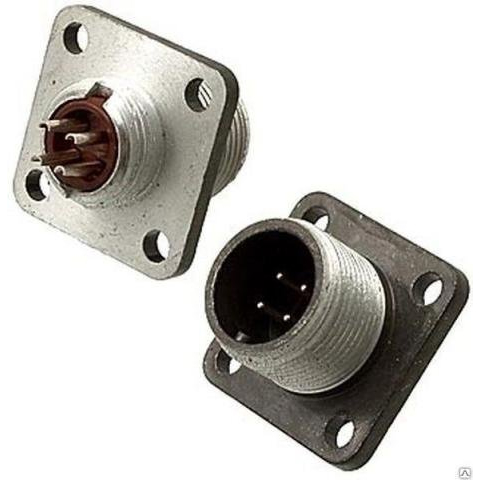

Соединитель 2РМТ14Б4Ш1А1БВ — цилиндрический низкочастотный негерметичный тропикоустойчивый разъём, предназначенный для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В. Конструктивно изделие состоит из двух частей: вилки и розетки. Соединители этой серии применяются для внутреннего монтажа и подходят для эксплуатации в различных климатических условиях, что делает их универсальными для разных отраслей промышленности.

Подтверждённые технические характеристики

Основные электрические параметры соединителя определяются условиями его работы в цепях питания и передачи низкочастотных сигналов. Ниже приведены подтверждённые значения.

• Тип соединителя: негерметичный, всеклиматический
• Количество контактов: 4
• Рабочее напряжение: не более 560 В
• Максимальная токовая нагрузка на одиночный контакт: не более 8 А
• Максимальная общая токовая нагрузка: не более 27 А
• Сопротивление контактов: не более 0,005 Ом
• Покрытие контактов: золото или серебро
• Емкость между контактами: не более 6 пФ
• Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях

Механические и климатические характеристики

Соединитель рассчитан на работу в жёстких условиях эксплуатации и сохраняет работоспособность при значительных механических и климатических воздействиях. К подтверждённым параметрам относятся следующие значения.

• Синусоидальная вибрация: диапазон частот от 1 до 5000 Гц при ускорении 490 метров на секунду в квадрате (50 g)
• Механический удар: одиночный удар с ускорением 5000 метров на секунду в квадрате (500 g), многократный удар с ускорением 1000 метров на секунду в квадрате (100 g)
• Атмосферное пониженное давление: до 133,32 умноженное на 10 в минус двенадцатой степени Паскаля (10 в минус двенадцатой степени миллиметра ртутного столба)
• Повышенная относительная влажность воздуха: до 98 процентов при температуре 40 градусов Цельсия
• Рабочая температура окружающей среды: от минус 60 до плюс 100 градусов Цельсия

Применение и монтаж

Соединители типа 2РМТ14Б4Ш1А1БВ используются в радио-, электро- и контрольно-измерительных приборах. Изделие предназначено для внутреннего монтажа, что позволяет применять его в составе блоков, стоек и шкафов аппаратуры, где требуется надёжное электрическое соединение при сохранении компактных габаритов.

Монтаж выполняется с помощью резьбового сочленения, а поляризация корпусов — одношпоночная, что исключает неправильное соединение частей разъёма. Подключение проводников к контактам возможно методом обжимки или пайки, что даёт гибкость при сборке и ремонте кабельных сборок.

Благодаря всеклиматическому исполнению и тропикоустойчивости соединитель сохраняет характеристики при повышенной влажности, пониженном атмосферном давлении, вибрации и ударах. Это делает его пригодным для применения в аппаратуре, работающей в сложных условиях, включая наземную и бортовую технику, а также измерительные комплексы. Артикул изделия — 2981, категория — 2РМТ14.
