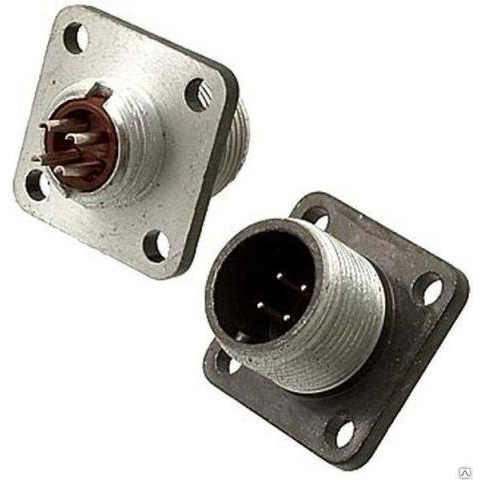

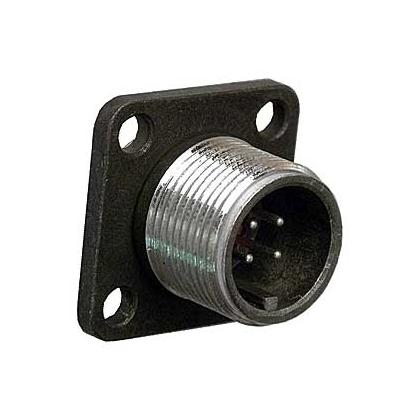

2РМТ14Б4Ш1А1 — блочная вилка цилиндрического низкочастотного соединителя, рассчитанная на надёжное многоконтактное подключение аппаратуры в цепях постоянного и переменного тока. Исполнение с четырьмя контактами диаметром 1 мм, корпусом условного размера 14 и резьбовым сочленением делает разъём востребованным в промышленной электронике, приборостроении и системах автоматики.

2РМТ14Б4Ш1А1: технические особенности блочной вилки серии 2РМТ

В линейке отечественных цилиндрических соединителей особое место занимает разъём 2РМТ14Б4Ш1А1 — блочная вилка для формирования разъёмных электрических соединений в аппаратуре промышленного, измерительного и специального назначения. Компонент относится к серии 2РМТ, предназначенной для низкочастотных цепей постоянного и переменного тока, в том числе при частоте переменного тока до 3 МГц.

Конструктивно 2РМТ14Б4Ш1А1 представляет собой приборную, или блочную, вилку без кабельного патрубка. Такое исполнение рассчитано на установку непосредственно на панель, корпус, стенку шкафа или другую конструктивную часть оборудования. При подключении ответной части формируется разъёмное соединение, удобное для монтажа, технического обслуживания, диагностики и быстрой замены модулей.

Маркировка изделия содержит основные сведения о его конфигурации. Обозначение «2РМТ» указывает на принадлежность к серии цилиндрических соединителей, число «14» — на условный размер корпуса, буква «Б» — на блочное исполнение. Символ «Ш» обозначает вилочную часть соединителя, а цифра «4» соответствует четырём контактам. Для данной конфигурации используются контакты диаметром 1 мм; покрытие контактов в исполнении с индексом «А» — золотое.

Ключевые параметры

Указанные параметры характерны для исполнения 2РМТ14Б4Ш1А1 и серии 2РМТ; при проектировании оборудования необходимо сверять требования конкретной документации, условий эксплуатации и ответной части соединителя.

Преимущества применения

Разъём 2РМТ14Б4Ш1А1 сочетает компактные установочные габариты с возможностью передачи питания и сигналов по четырём независимым цепям. Резьбовая фиксация помогает предотвратить случайное рассоединение при вибрации, перемещении оборудования или регулярном обслуживании. Одношпоночная поляризация снижает риск неправильной ориентации при сочленении вилки с соответствующей розеткой.

Золотое покрытие контактной группы актуально там, где важны стабильность электрического контакта, низкое переходное сопротивление и стойкость к окислению. Поэтому разъём может использоваться не только для силовых цепей умеренной мощности, но и в комбинированных соединениях, где одновременно передаются питание, управляющие сигналы и сигналы контроля состояния оборудования.

Области применения

2РМТ14Б4Ш1А1 подходит для создания разъёмных соединений в следующих видах техники:

• Промышленные шкафы управления и автоматики.

• Контрольно-измерительные приборы и испытательные комплексы.

• Системы электропитания и распределения сигналов.

• Электронные блоки станочного, лабораторного и технологического оборудования.

• Телекоммуникационная, измерительная и специализированная аппаратура.

• Модульные устройства, требующие периодического подключения и отключения внешних кабелей или узлов.

Важные условия выбора

При подборе ответной части необходимо проверить совпадение серии, типоразмера корпуса 14, контактной формулы на четыре позиции, типа контактов и поляризации. Также следует учитывать способ монтажа, материал и сечение проводников, фактический ток каждой цепи, напряжение, температурный диапазон, вибрационные нагрузки и требования к герметичности. Исполнение 2РМТ14Б4Ш1А1 относится к негерметичным соединителям, поэтому для работы во влажной, запылённой или агрессивной среде необходима дополнительная защита конструкции либо применение специализированных герметичных исполнений.
