Назначение розетки 2РМТ14Б4Г1В1В

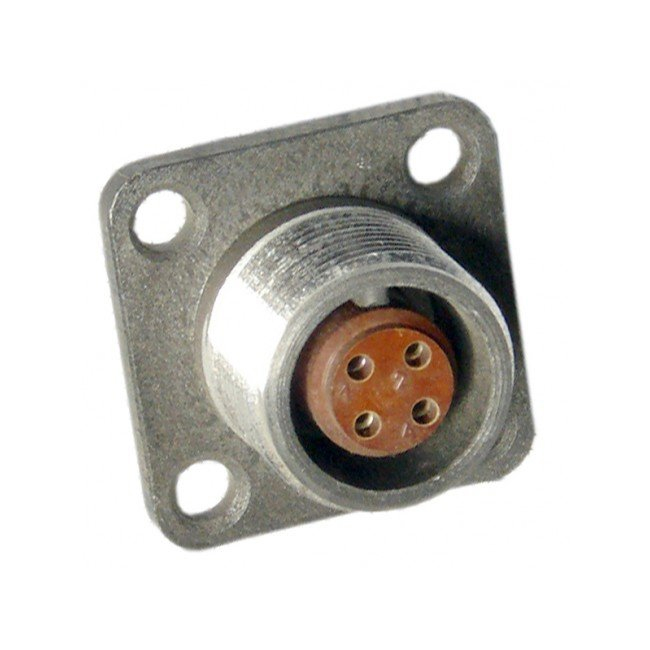

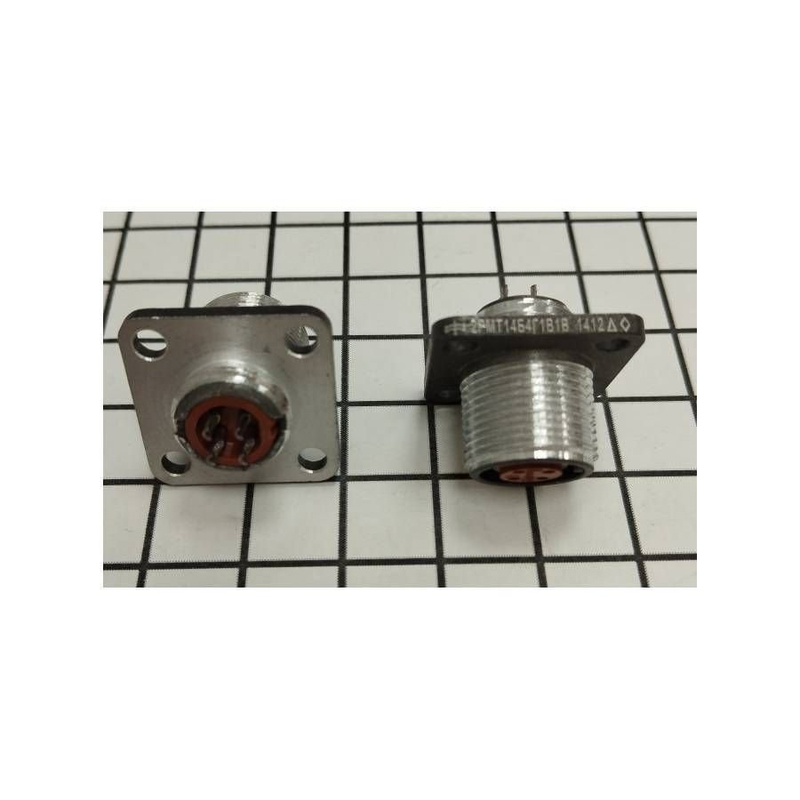

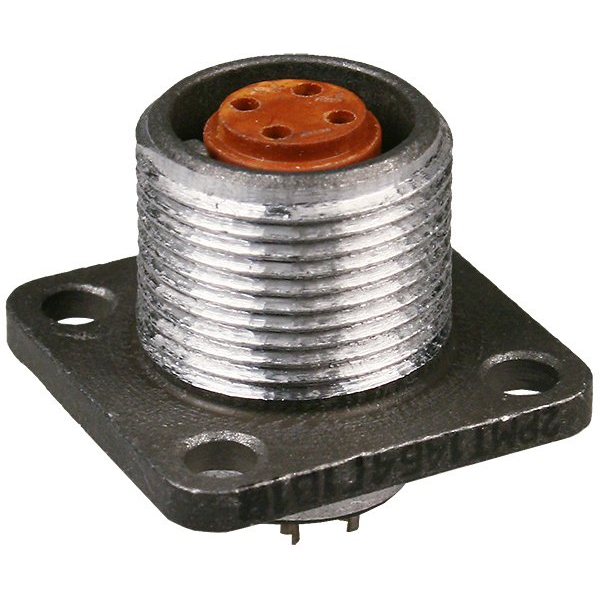

Розетка 2РМТ14Б4Г1В1В производства предприятия Элекон с приемкой «ОТК» — это блочная приборная соединительная часть цилиндрических низкочастотных разъёмов серии 2РМТ. Изделие применяется для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Основное назначение — установка в качестве ответной части разъёма на приборах, блоках и аппаратуре, где требуется надёжное разъёмное соединение при ограниченном посадочном месте.

Розетка относится к категории приборных соединителей и монтируется непосредственно на корпус или панель блока. Она рассчитана на работу в составе электрических цепей общего назначения и не предназначена для герметичных соединений, поскольку исполнение корпуса — негерметичное.

Технические особенности и параметры

Конструкция розетки обеспечивает подключение четырёх извлекаемых контактов диаметром 1,0 мм. Корпус выполнен по типу Б (блочный, без патрубка) с посадочным диаметром 14 мм. Извлекаемые контакты позволяют при необходимости проводить замену или обслуживание отдельных контактных элементов.

Основные электрические и эксплуатационные характеристики:

• Максимальная токовая нагрузка на одиночный контакт — до 8 А.
• Суммарная токовая нагрузка на соединитель — до 27 А.
• Рабочее напряжение — до 560 В.
• Сопротивление контактов — не более 5 мОм.
• Ёмкость между контактами — не более 6 пФ.
• Сопротивление изоляции — не менее 5000 МОм.
• Электрическая прочность изоляции — 1850 В.
• Степень защиты — IP20.
• Масса розетки — не более 11 г.

Обозначение «В1В1» указывает на всеклиматическое исполнение с теплостойкостью до 100 градусов Цельсия. Температурный диапазон эксплуатации составляет от минус 60 до плюс 100 градусов Цельсия. Допускается кратковременный нагрев до плюс 150 градусов Цельсия при смене температур.

Механические характеристики и применение

Усилие расчленения

Усилие расчленения гнёзд с контрольным штырём составляет от 0,5 до 2,95 Н, а усилие расчленения соединителей в целом — не более 54 Н. Такие параметры обеспечивают стабильный контакт при вибрационных и механических воздействиях и одновременно позволяют проводить ручное сочленение и расчленение без чрезмерных усилий.

Область применения

Розетка 2РМТ14Б4Г1В1В востребована в приборостроении, радиоэлектронной аппаратуре, системах управления и другой технике, где используются цилиндрические низкочастотные разъёмы серии 2РМТ. Она подходит для эксплуатации в широком диапазоне климатических условий благодаря всеклиматическому исполнению.

Комплектация и подтверждённые сведения

Товар поставляется в заводской упаковке. Изделие прошло приёмку «ОТК», что подтверждает соответствие заявленным техническим параметрам. Год выпуска — 2025. Артикул товара — 20246. Категория — 2РМТ14. Производитель — Элекон.

При подборе ответной части следует учитывать тип корпуса, посадочный диаметр 14 мм, число и диаметр контактов, а также исполнение «В1В1» для обеспечения совместимости с сопрягаемым соединителем серии 2РМТ.
