Назначение и область применения

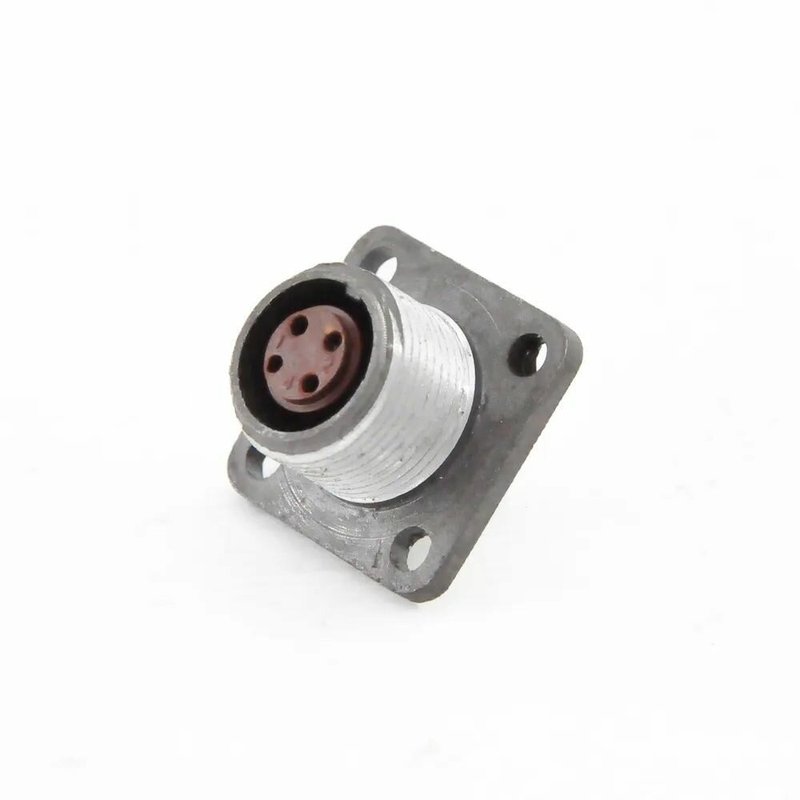

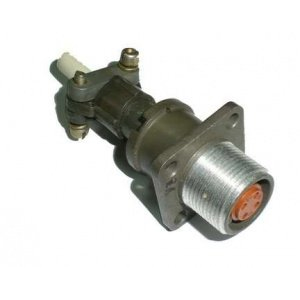

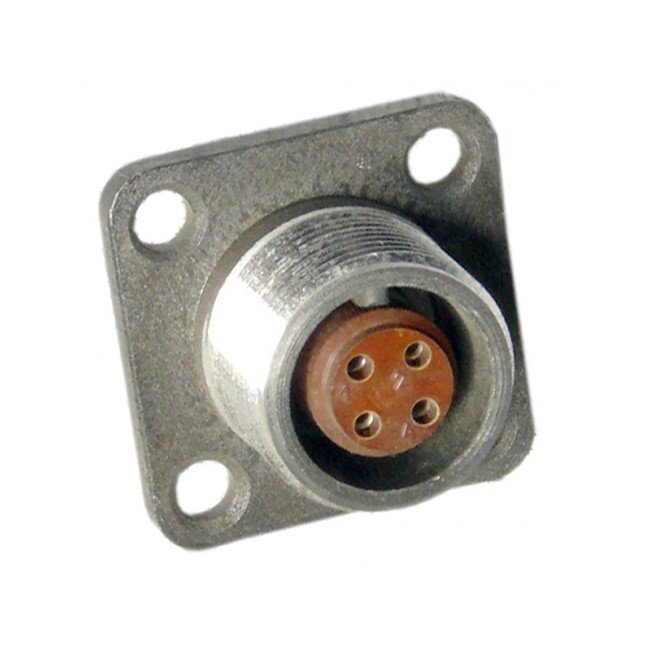

Розетка блочная 2РМТ14Б4Г1В1В представляет собой 4-контактный негерметичный приборный соединитель цилиндрической формы из серии 2РМТ. Изделие предназначено для внутреннего (объемного) монтажа в электрических цепях и используется в составе промышленной электроники, контрольно-измерительных приборов, телекоммуникационного оборудования и специализированной аппаратуры. Конструкция рассчитана на надежное соединение с ответными кабельными вилками той же серии, обеспечивая многократное сочленение и расчленение без потери рабочих характеристик.

Благодаря посадочному диаметру 14 мм и блочному корпусу розетка устанавливается на панели, корпуса приборов или монтажные платы, где требуется стационарная точка подключения. Соединитель сохраняет стабильность электрического контакта в условиях вибраций и механических нагрузок, что делает его востребованным в подвижных узлах и устройствах, эксплуатируемых в сложных производственных условиях.

Подтверждённые технические особенности

Изделие выполнено в соответствии с техническими условиями ТУ ГЕ0.364.126 и имеет всеклиматическое исполнение, включая тропикоустойчивое. Это обеспечивает работоспособность соединителя в широком диапазоне внешних воздействий — от повышенной влажности до значительных перепадов температур. Теплостойкость конструкции достигает 100 °C, что позволяет применять розетку в оборудовании с повышенным тепловыделением.

Электрические параметры

• Количество контактов: 4 извлекаемых контакта диаметром 1,0 мм (прямые)
• Токовая нагрузка: до 8 А на отдельный контакт
• Суммарная токовая нагрузка: до 27 А на соединитель в целом
• Рабочее напряжение: до 560 В (переменный и постоянный ток)
• Рабочая частота: до 3 МГц
• Тип контактов: гнездовой ряд 1 (Г1)

Конструктивные особенности

• Посадочный диаметр: 14 мм
• Корпус: блочный, для монтажа на панель или плату
• Исполнение: без патрубка, приборное
• Изолятор: карболит
• Материал корпуса: металл
• Фиксация: резьбовая
• Климатическое исполнение: всеклиматическое, тропикоустойчивое

Расшифровка обозначения

Маркировка 2РМТ14Б4Г1В1В несёт в себе полную информацию о конструктивных особенностях изделия. Первая группа символов 2РМТ указывает на принадлежность к серии низкочастотных цилиндрических соединителей малогабаритных тропикоустойчивых. Цифровое значение 14 определяет посадочный диаметр корпуса в миллиметрах. Литера Б обозначает блочный корпус, предназначенный для стационарной установки на панель или монтажную плату. Цифра 4 указывает на количество контактов. Обозначение Г1 определяет тип контактной группы — гнездовой ряд 1. Финальная комбинация В1В свидетельствует о приборном исполнении розетки без патрубка.

Производство и соответствие стандартам

Розетка блочная 2РМТ14Б4Г1В1В производится предприятием Элекон (Казань). Продукция предприятия соответствует требованиям ГОСТ и действующих технических условий, что подтверждает стабильность характеристик и возможность применения в ответственном оборудовании. Артикул изделия — 70154, категория товара — 2РМТ14. Металлический корпус и карболитовый изолятор обеспечивают механическую прочность и стойкость к воздействию агрессивных факторов окружающей среды, а резьбовая фиксация гарантирует надёжное удержание ответной части в сочленённом состоянии.

Соединитель рассчитан на длительную эксплуатацию без ухудшения параметров контактирования при соблюдении условий монтажа и подключения. Применение извлекаемых контактов упрощает обслуживание и ремонт узлов, позволяя при необходимости заменять отдельные контактные элементы без замены всего соединителя.
