Назначение изделия

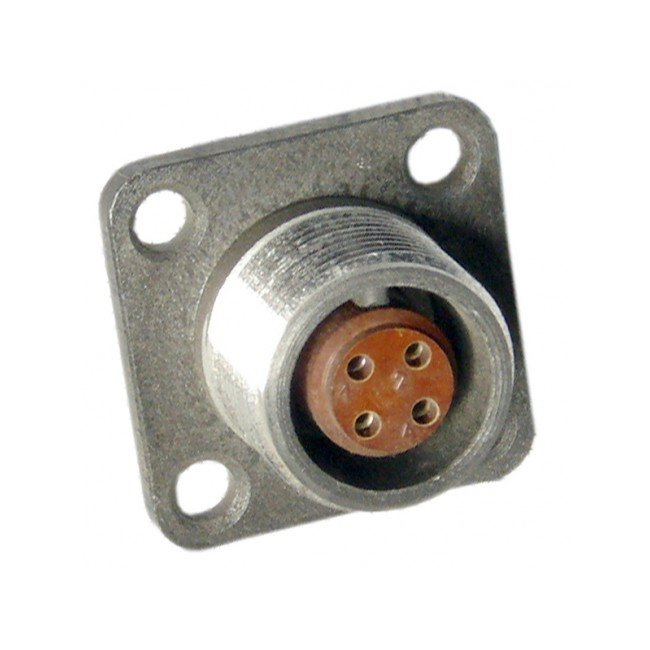

2РМТ14Б4Г1В1В — блочная приборная розетка из серии низкочастотных цилиндрических соединителей 2РМТ. Изделие предназначено для внутреннего монтажа в составе промышленного и приборного оборудования, где требуется надёжное электрическое соединение цепей с возможностью быстрого сочленения и расчленения. Розетка относится к категории блочных, то есть монтируется непосредственно в корпус прибора или блока, без патрубка для кабельного ввода.

Применение таких соединителей оправдано в условиях, где к разъёму предъявляются повышенные требования по стойкости к механическим и климатическим воздействиям, а также по износостойкости при многократных циклах сочленения. Артикул изделия — 70153, категория — 2РМТ14.

Технические характеристики

Ниже приведены подтверждённые параметры, определяющие эксплуатационные возможности розетки и её совместимость с ответными частями серии.

• Количество контактов — 4, диаметр каждого контакта 1,0 миллиметра.
• Рабочее напряжение — до 560 вольт переменного и постоянного тока.
• Максимальная токовая нагрузка — до 8 ампер на контакт и до 27 ампер на соединитель в целом.
• Сопротивление контактов — не более 0,005 ома.
• Метод сочленения — резьбовой, с накидной гайкой M16x1.
• Условный размер корпуса — 14 миллиметров; посадочный диаметр также 14 миллиметров.
• Тип корпуса — блочный, без патрубка.
• Материалы — корпус из карболита или металла, изолятор из карболита.
• Габаритные размеры — приблизительно 24 на 24 на 25 миллиметров.
• Рабочая температура — от минус 60 до плюс 100 градусов Цельсия.
• Теплостойкость — до 100 градусов Цельсия.

Конструктивные особенности

Контакты розетки выполнены подпружиненными, что обеспечивает стабильное переходное сопротивление и сохранение надёжного электрического контакта при вибрационных нагрузках. Резьбовое сочленение с накидной гайкой M16x1 фиксирует ответную часть и препятствует самопроизвольному расчленению соединения.

Блочное исполнение корпуса рассчитано на установку в приборную панель или корпус блока. Материал корпуса и изолятора — карболит, обладающий достаточной диэлектрической прочностью и нагревостойкостью в пределах заявленного температурного диапазона.

Применение и условия эксплуатации

Розетка применяется в промышленных и приборных системах для надёжного соединения электрических цепей. Устойчивость к механическим и климатическим воздействиям позволяет использовать её в оборудовании, работающем в широком диапазоне температур от минус 60 до плюс 100 градусов Цельсия.

Высокая износостойкость делает изделие пригодным для участков, где соединение и разъединение выполняется регулярно. Перед монтажом следует убедиться, что посадочное место соответствует диаметру 14 миллиметров, а ответная часть имеет резьбу M16x1 и совместимое число контактов.

Структура условного обозначения

Обозначение 2РМТ14Б4Г1В1В расшифровывается последовательно: 2РМТ — тип соединителя, 14 — условный размер корпуса, Б — блочное исполнение, 4 — количество контактов, Г1В1В — исполнение изделия. Понимание этой структуры упрощает подбор ответных частей и аналогов внутри серии 2РМТ.
