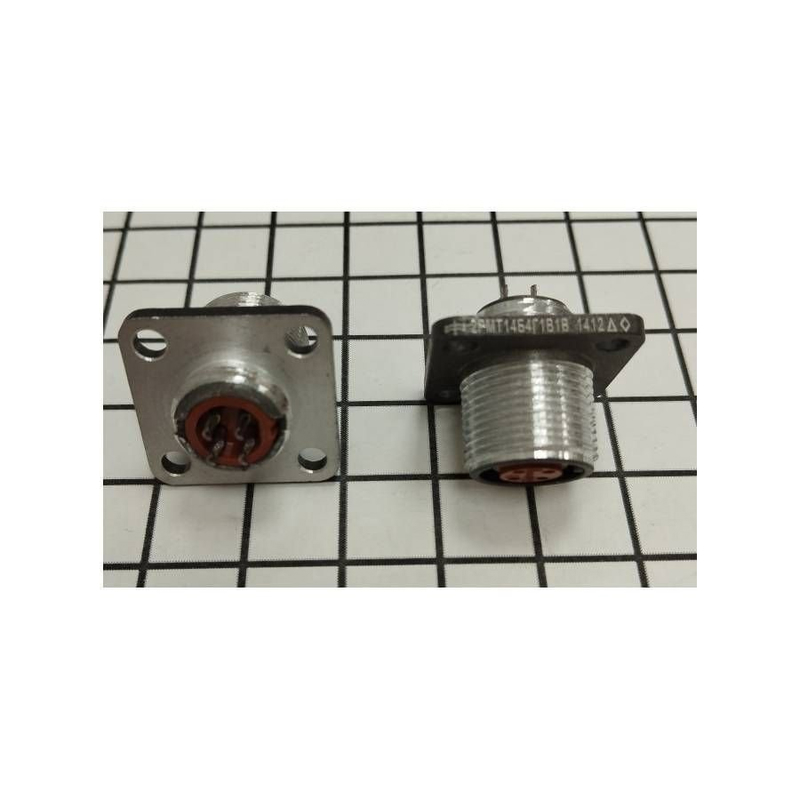

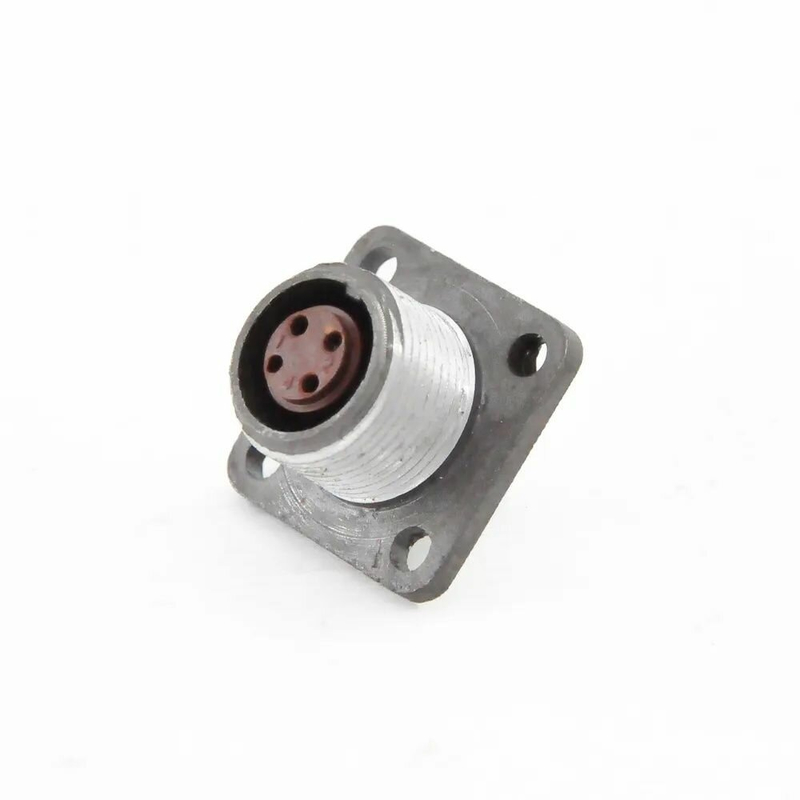

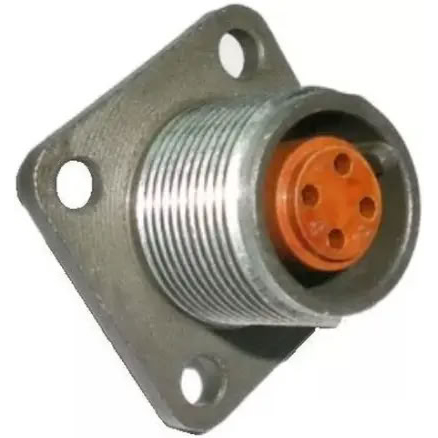

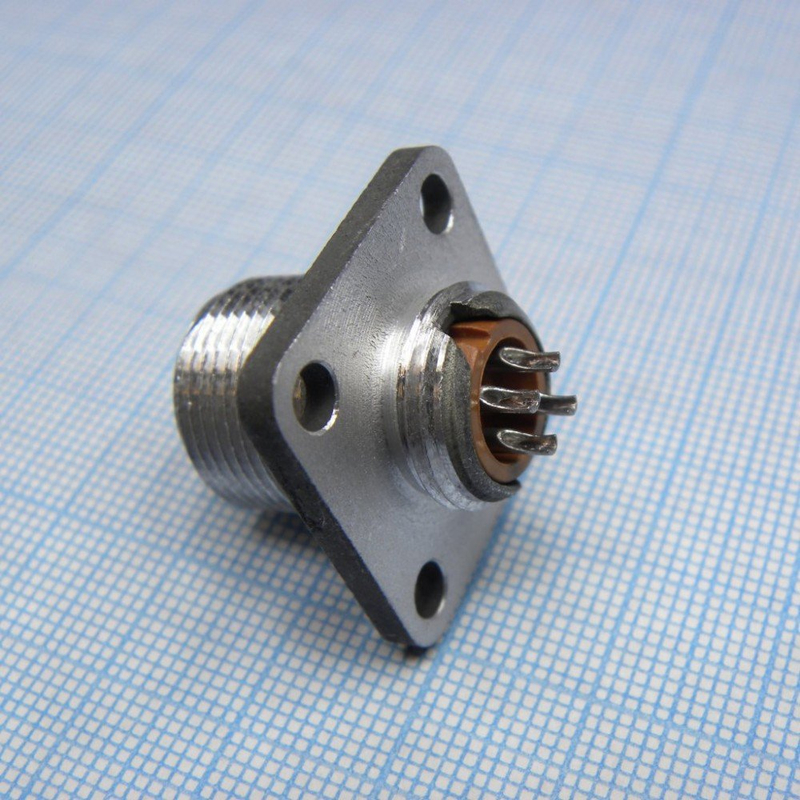

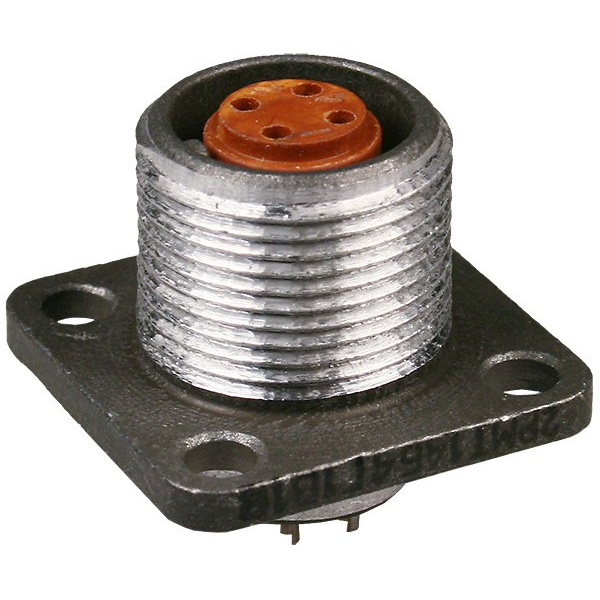

2РМТ14Б4Г1В1В: компактная блочная розетка для надежных электрических соединений

Разъем 2РМТ14Б4Г1В1В представляет собой цилиндрический низкочастотный соединитель серии 2РМТ в исполнении блочной розетки. Он применяется для создания разъемных соединений в цепях постоянного и переменного тока, где важны механическая прочность, стабильность электрического контакта и устойчивость к неблагоприятным климатическим и вибрационным воздействиям.

Конструкция рассчитана на приборный, внутренний или панельный монтаж. Резьбовой способ сочленения ответных частей помогает надежно фиксировать соединение и снижает риск самопроизвольного расстыковывания при вибрациях и ударах.

Основные характеристики

Электрические параметры позволяют использовать 2РМТ14Б4Г1В1В для передачи питания, управляющих сигналов и низкочастотных цепей. В зависимости от условий применения соединители серии рассчитаны на работу в цепях переменного тока частотой до 3 МГц.

Конструктивные особенности

В конструкции разъема используется металлический корпус и карболитовый изолятор. Контактные элементы выполняются с серебряным покрытием, которое способствует снижению переходного сопротивления и поддержанию стабильных характеристик в процессе эксплуатации. Для четырех контактов диаметром 1 мм допускается подключение проводников сечением до 0,5 мм².

Маркировка 2РМТ14Б4Г1В1В указывает на принадлежность к семейству цилиндрических соединителей 2РМТ, типоразмер 14, приборное исполнение корпуса и четырехконтактную конфигурацию розетки. Ответной частью служит совместимая кабельная вилка соответствующего типономинала и контактного сочетания.

Где применяется разъем

Блочная розетка 2РМТ14Б4Г1В1В востребована в оборудовании, где требуется компактное и обслуживаемое соединение между корпусом прибора и внешним кабелем. Типовые области применения:

• промышленная автоматика и системы управления;

• измерительные приборы и испытательные установки;

• источники питания и преобразовательная техника;

• телеметрические, связные и сигнальные устройства;

• шкафы управления, стенды и специализированное электронное оборудование;

• аппаратура, работающая при вибрации, температурных перепадах и механических нагрузках.

Низкое сопротивление контактов — до 5 мОм — важно при передаче питания и управляющих сигналов: оно помогает уменьшать потери на переходе и нагрев контактной группы при соблюдении номинальной токовой нагрузки.

На что обратить внимание

При проектировании или ремонте оборудования необходимо сверять не только количество контактов, но и исполнение корпуса, схему расположения контактов, поляризацию, тип ответной вилки и способ подключения проводников. Нельзя превышать ток 8 А на один контакт и суммарную нагрузку 27 А на соединитель; также следует учитывать допустимое напряжение, температурный режим и сечение подключаемого кабеля.

2РМТ14Б4Г1В1В — практичное решение для четырехконтактных разъемных соединений в аппаратуре с повышенными требованиями к надежности. Компактный корпус, резьбовая фиксация, посеребренные контакты и рабочий температурный диапазон от −60 °C до +100 °C делают этот соединитель подходящим для промышленной и специальной электроники.
