Назначение

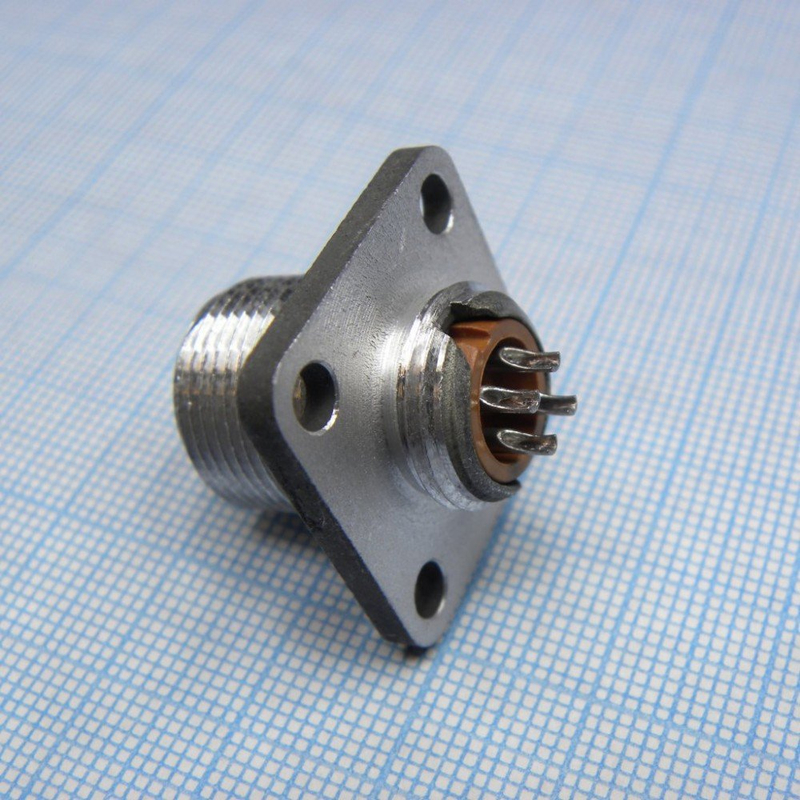

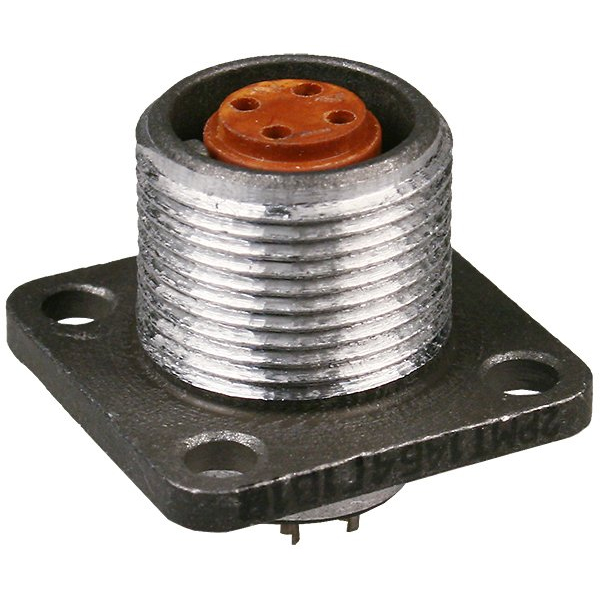

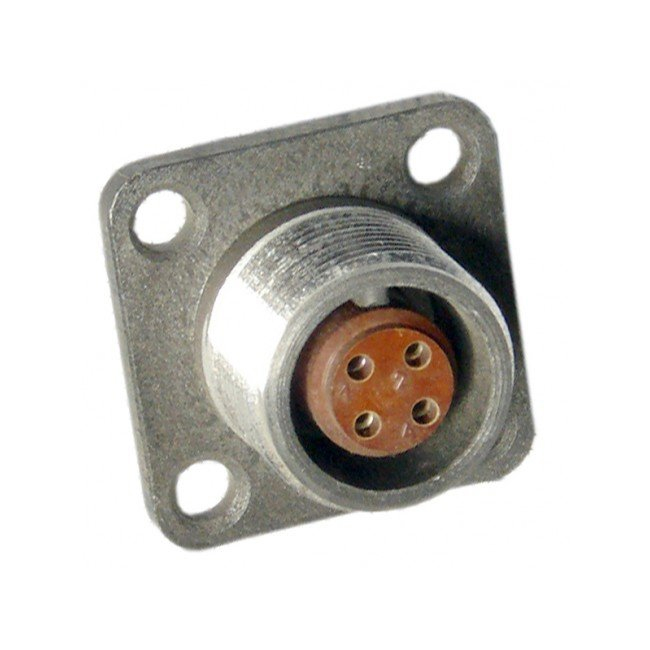

2РМТ14Б4Г1В1В от производителя Элекон — это приборная розетка, предназначенная для надежного соединения в электрических цепях переменного и постоянного тока. Изделие относится к серии 2РМТ и применяется там, где требуется компактный негерметичный разъем с фиксированным числом контактов и стабильными электрическими параметрами. Приемка «ОТК» подтверждает, что каждая единица прошла заводской контроль качества, а поставка осуществляется в заводской упаковке.

Подтверждённые особенности

Разъем имеет 4 контакта и посадочный диаметр 14 мм. Конструкция выполнена без патрубка, корпус металлический, изолятор изготовлен из карболита, а покрытие контактов — серебро. Контакты прямые и извлекаемые, монтаж выполняется пайкой. Теплостойкость изделия достигает 100 градусов Цельсия.

• Рабочее напряжение — 560 В, максимальное — до 700 В.
• Ток на контакт — до 8 А, суммарно на соединитель — до 27 А.
• Диаметр контактов — 1,0 мм, сечение провода — не более 0,5 квадратного миллиметра.
• Сопротивление контакта — не более 0,005 Ом.
• Сопротивление изоляции — не менее 1000 МОм (по некоторым данным — 5000 МОм).
• Электрическая прочность — 1850 В.
• Рабочая температура — от минус 60 до плюс 100 градусов Цельсия.
• Исполнение — всеклиматическое (В).
• Выдерживает механические удары до 1000 метров на секунду в квадрате (короткие) и до 5000 метров на секунду в квадрате (одиночные).
• Усилие расчленения — до 54 Н.

Применение и условия эксплуатации

Благодаря всеклиматическому исполнению и широкому температурному диапазону розетка подходит для промышленного применения в электронике и электротехнике. Она может использоваться в составе оборудования, где требуется коммутация цепей с рабочим напряжением до 560 В и током до 8 А на контакт. Негерметичное исполнение предполагает эксплуатацию в условиях, где не требуется защита от прямого воздействия влаги под давлением.

Монтаж выполняется пайкой провода сечением не более 0,5 квадратного миллиметра к прямым извлекаемым контактам. Металлический корпус и карболитовый изолятор обеспечивают механическую прочность и электрическую изоляцию, а серебряное покрытие контактов способствует стабильности переходного сопротивления.

Ключевые параметры для подбора

1. Число контактов — 4.
2. Посадочный диаметр — 14 мм.
3. Рабочее напряжение — 560 В.
4. Ток на контакт — до 8 А.
5. Температурный диапазон — от минус 60 до плюс 100 градусов Цельсия.
6. Приемка — «ОТК», год — 2025.

Артикул изделия — 20244, категория — 2РМТ14. Изделие поставляется в заводской упаковке.
