Назначение соединителя 2РМТ14Б4Г1В1В

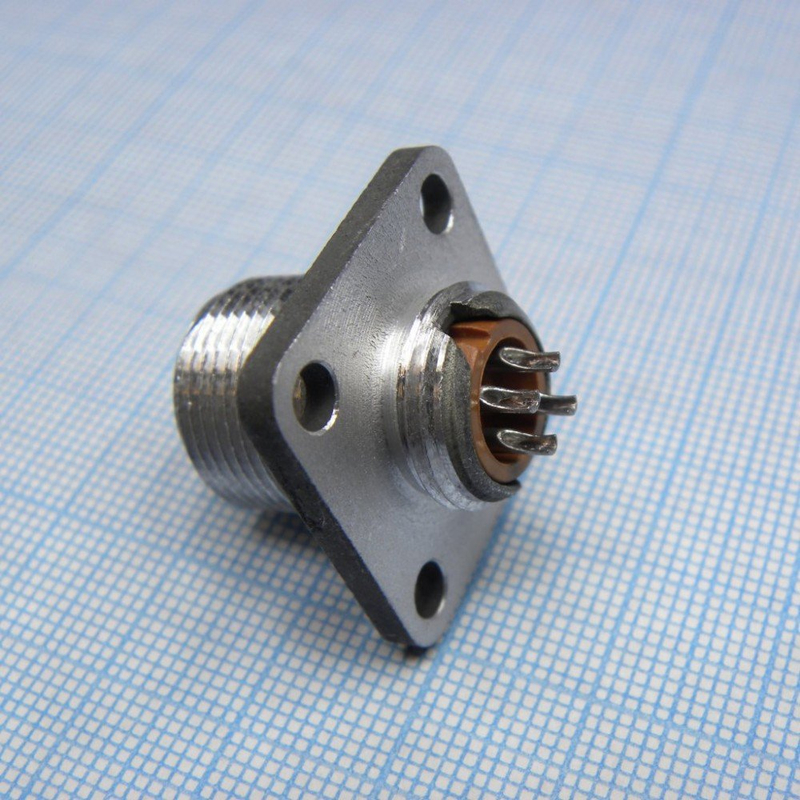

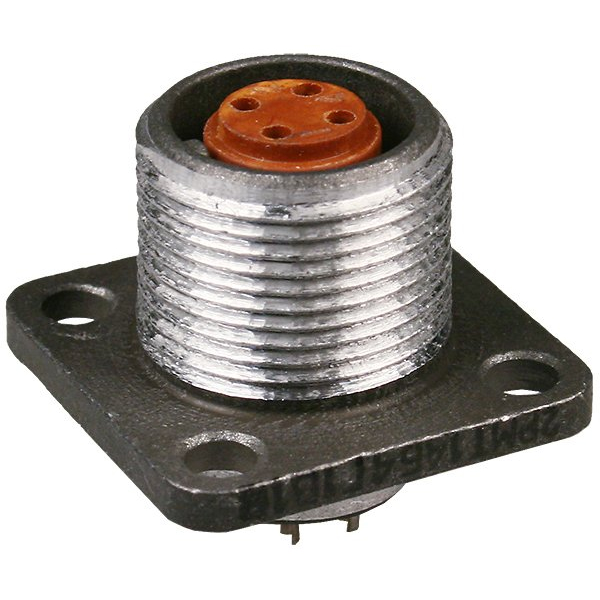

Разъём 2РМТ14Б4Г1В1В производства «Элекон» — это низкочастотный цилиндрический негерметичный соединитель типа «розетка» с посадочным диаметром 14 миллиметров, рассчитанный на 4 контакта. Изделие предназначено для электрических цепей постоянного и переменного тока с частотой до примерно 3 мегагерц и применяется в промышленной и приборной аппаратуре.

Основная задача такого соединителя — обеспечить надёжное электрическое соединение между кабельной частью и блоком или приборной панелью. Резьбовое сочленение фиксирует ответную вилку, благодаря чему контакт устойчив к вибрациям и механическим нагрузкам, что важно для оборудования, работающего в условиях тряски и подвижности.

Подтверждённые технические особенности

Ниже приведены характеристики, заявленные для данной модели. Значения следует учитывать при подборе режимов работы и условий монтажа.

• Рабочее напряжение — до 560 вольт постоянного и переменного тока.
• Максимальный рабочий ток на один контакт — обычно до 8 ампер, суммарный допустимый ток на весь разъём — до примерно 27 ампер.
• Сопротивление контактов — не более 0,005 ома, что обеспечивает низкие потери и стабильность соединения.
• Количество контактов — 4, диаметр каждого контакта — 1,0 миллиметра, контакты извлекаемые, что позволяет заменять их по отдельности.
• Корпус чаще выполнен из металла, изолятор — из карболита термореактивного типа, выдерживающего температуру до 100 градусов Цельсия, без патрубка.
• Габариты розетки — примерно 24 на 24 на 25 миллиметров, тип монтажа — на блок или приборную панель.
• Сочленение резьбовое, исполнение негерметичное.

Расшифровка маркировки

Обозначение построено по типовой схеме серии 2РМТ и несёт информацию о конструкции и исполнении изделия.

1. 2РМТ — низкочастотный цилиндрический разъём, негерметичный, с резьбовым сочленением.
2. 14 — диаметр корпуса посадочного места, 14 миллиметров.
3. Б — розетка блочная, монтируемая на блок.
4. 4 — количество контактов, 4 штуки.
5. Г1В1В — выполнение по контактам и посадочному диаметру: Г1 означает извлекаемые контакты, В1 — конкретное исполнение по техническим условиям.

Область применения и монтаж

Соединитель востребован в промышленной и приборной аппаратуре, где требуется компактное многоконтактное подключение с механической фиксацией. Блочное исполнение позволяет устанавливать розетку непосредственно на корпус блока или панель, а ответная кабельная вилка вкручивается в неё по резьбе.

Извлекаемые контакты упрощают обслуживание: при необходимости отдельный контакт можно заменить, не меняя весь разъём. Перед монтажом важно учитывать допустимые ток и напряжение, а также температурный предел изолятора. Для корректной работы следует подбирать вилку-комплектующую, соответствующую данному исполнению по контактам и посадочному диаметру.

Артикул изделия — 80253, категория — 2РМТ14, производитель — «Элекон».
