Назначение разъёма 2РМТ14Б4Г1В1В

Разъём 2РМТ14Б4Г1В1В производства «Элекон» — это низкочастотный цилиндрический приборный разъём серии 2РМТ, предназначенный для внутреннего объёмного монтажа в радиоэлектронной аппаратуре. Изделие применяется для соединения кабелей в электрических цепях постоянного и переменного тока частотой до 3 МГц. Конструкция рассчитана на работу в составе блоков и приборов, где требуется компактное и надёжное штепсельное соединение с фиксацией посредством резьбы.

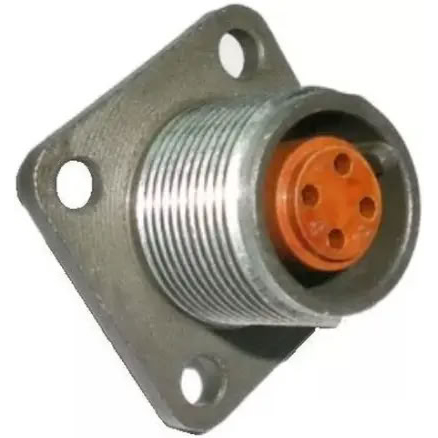

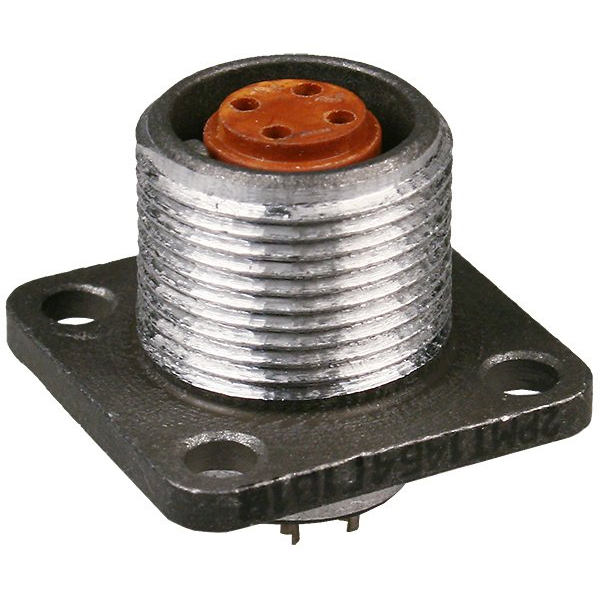

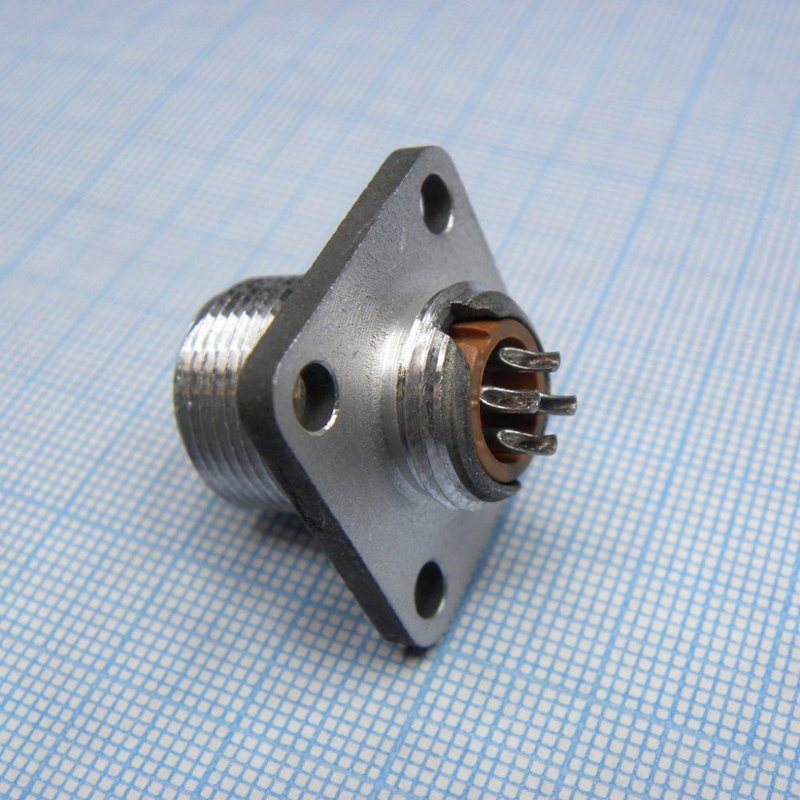

Модель представляет собой 4-контактную розетку блочного (приборного) исполнения. Корпус металлический, блочный, без левой резьбы, предназначен для монтажа «в прибор». Исполнение негерметичное, без патрубка, что определяет область применения — закрытые объёмы аппаратуры, не подверженные прямому воздействию влаги под давлением.

Подтверждённые технические особенности

Ниже перечислены характеристики, заявленные для данной модели. Все значения относятся именно к исполнению 2РМТ14Б4Г1В1В.

• Число контактов — 4, контакты извлекаемые, диаметр контакта 1,0 мм.
• Контактный узел выполнен на карболитовом основании.
• Соединение с вилкой резьбовое, обеспечивает многократное сочленение — до порядка 500 циклов.
• Максимальное рабочее напряжение — до 560 В переменного и постоянного тока.
• Номинальный ток на один контакт — до 8 А, общий ток на разъём — до 27 А.
• Сопротивление контакта — не более 0,005 Ом.
• Сопротивление изоляции в нормальных условиях — не менее нескольких тысяч МОм.
• Диапазон рабочих температур — примерно от минус 60 °C до плюс 100 °C.
• Исполнение всеклиматическое, допускает работу в условиях вибрации и ударов.

Перечисленные параметры определяют электрическую и механическую нагрузочную способность разъёма и позволяют подбирать его под конкретные цепи аппаратуры без превышения указанныхlimits.

Применение и монтаж

Разъём применяется для внутреннего объёмного монтажа в радиоэлектронной аппаратуре. Блочное приборное исполнение означает установку «в прибор»: розетка монтируется на корпусе или шасси блока, а ответная вилка подключается резьбовым соединением. Отсутствие патрубка упрощает компоновку внутри закрытого объёма и снижает габариты монтажного узла.

Благодаря всеклиматическому исполнению и стойкости к вибрации и ударам изделие может использоваться в аппаратуре, работающей в жёстких условиях эксплуатации. Извлекаемые контакты диаметром 1,0 мм на карболитовом основании позволяют выполнять монтаж проводников и при необходимости заменять отдельные контакты. Диапазон рабочих температур от минус 60 °C до плюс 100 °C охватывает большинство практических задач как в наземной, так и в бортовой аппаратуре.

Краткие сведения о позиции

Артикул позиции — 50218, категория — 2РМТ14, производитель — «Элекон», год — 2017. Тип изделия: розетка приборная негерметичная, без патрубка, с 4 извлекаемыми контактами диаметром 1,0 мм, резьбовым сочленением и металлическим блочным корпусом. Указанные сведения соответствуют данным каталога и описанию модели; иные характеристики, включая комплектацию и условия гарантии, в приведённых данных не указаны.
