2РМТ14Б4Г1В1В: надежная приборная розетка для электрических соединений

2РМТ14Б4Г1В1В — цилиндрический низкочастотный разъем серии 2РМТ, выполненный в виде блочной приборной розетки. Модель предназначена для формирования разъемных соединений в цепях постоянного и переменного тока, в том числе при частотах до 3 МГц. Конструкция подходит для установки на корпусах, панелях и другом стационарном оборудовании.

Разъем относится к негерметичному исполнению и рассчитан на эксплуатацию в условиях, где важны механическая прочность, устойчивость к вибрациям и стабильность электрических характеристик. Рабочий температурный диапазон составляет от −60 до +100 °C.

Основные характеристики

Контактная группа рассчитана на надежную передачу питания и сигналов. Серебряное покрытие контактов способствует снижению переходного сопротивления и поддержанию устойчивого электрического контакта при многократных подключениях.

Конструкция 2РМТ14Б4Г1В1В

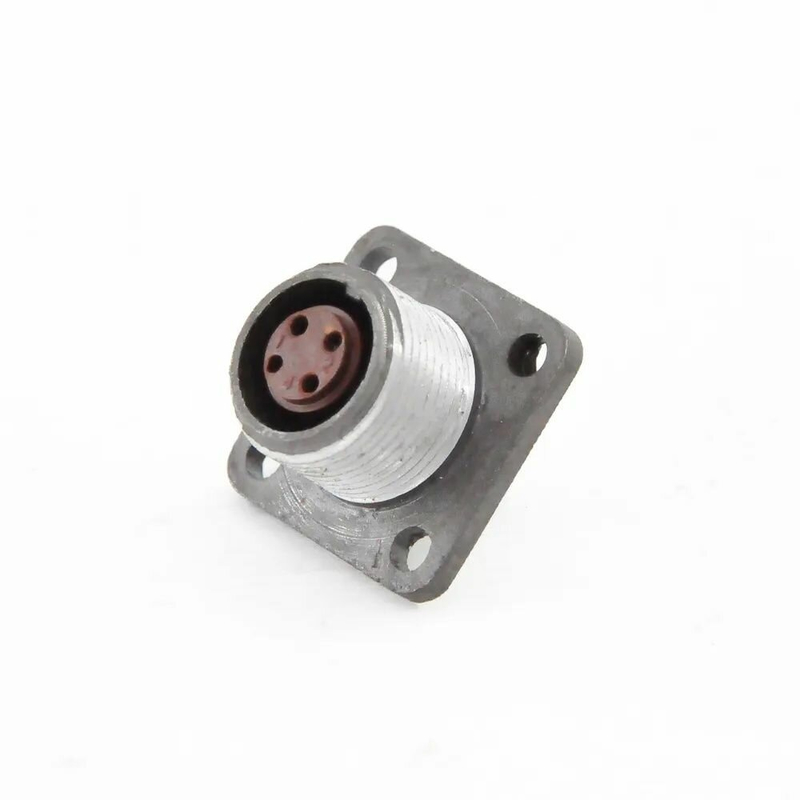

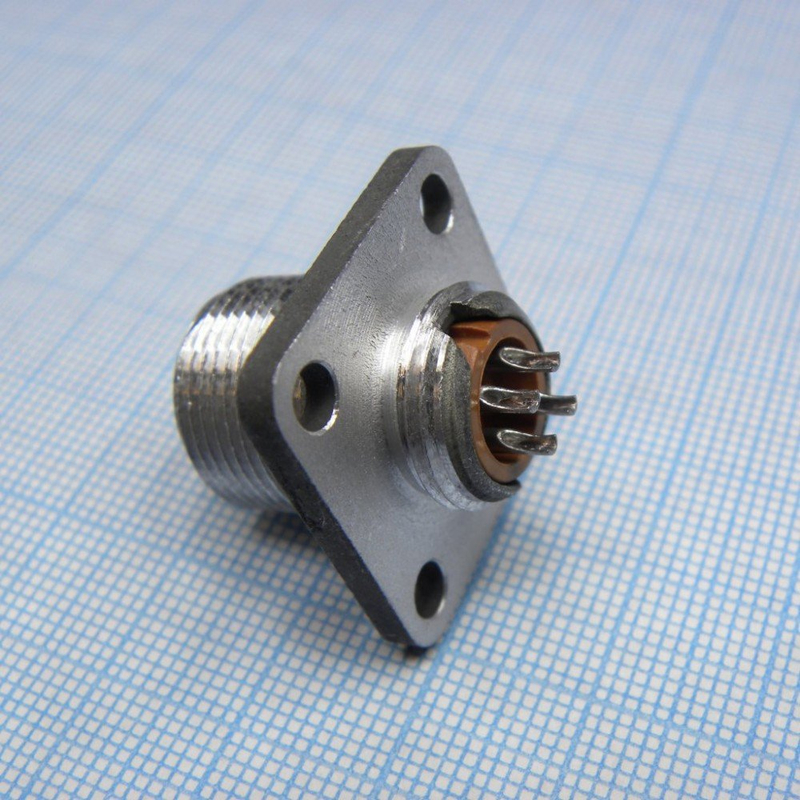

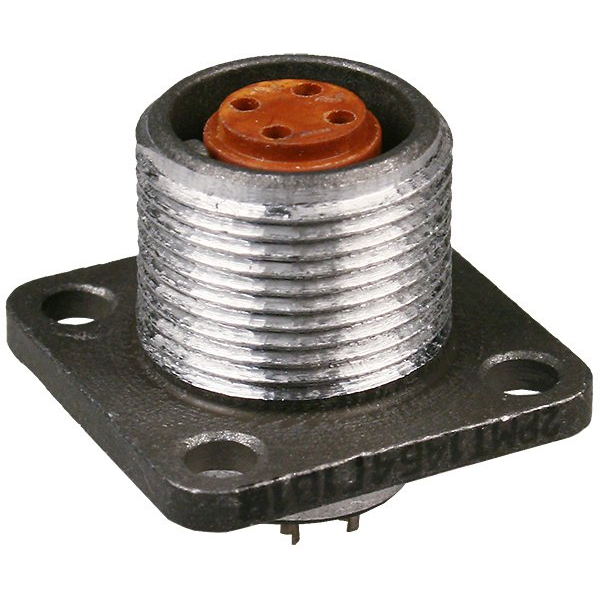

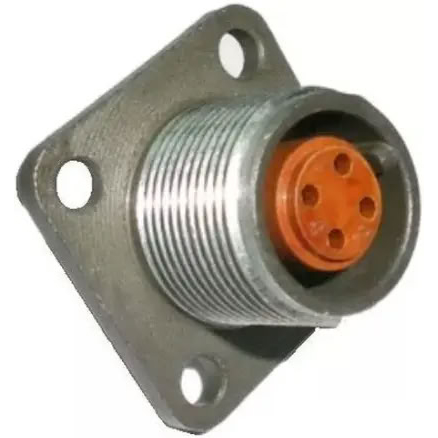

Маркировка 2РМТ14Б4Г1В1В указывает на конструктивное исполнение изделия: разъем имеет корпус условного размера 14, приборное блочное исполнение без патрубка и четыре контакта диаметром 1 мм. Корпус изготавливается из металлического сплава, а изоляционная часть — из карболита или аналогичного пресс-материала с высокими диэлектрическими свойствами.

Для монтажа применяется панельное крепление. Резьбовой способ сочленения позволяет надежно фиксировать ответную часть, снижая риск самопроизвольного разъединения под действием вибрации, ударов или линейных ускорений. Поляризация корпусов помогает исключить неправильную стыковку разъема при подключении.

Применение в оборудовании

Разъем 2РМТ14Б4Г1В1В применяется в системах, где требуется компактное и надежное разъемное соединение нескольких электрических цепей. Возможные области использования:

• Промышленная автоматика и шкафное оборудование.

• Контрольно-измерительные приборы.

• Электронные и электротехнические устройства.

• Системы связи и передачи низкочастотных сигналов.

• Оборудование, работающее при вибрациях и температурных перепадах.

• Аппаратура специального назначения, использующая унифицированные соединители серии 2РМТ.

Важное преимущество модели — сочетание четырехконтактной схемы, компактного корпуса и сравнительно высокой допустимой токовой нагрузки. При этом разъем допускает до 500 циклов сочленения и расчленения, что делает его подходящим для обслуживаемых соединений оборудования.

Что учитывать при выборе

При использовании 2РМТ14Б4Г1В1В следует сопоставить параметры изделия с условиями конкретной электрической цепи: рабочее напряжение, ток на каждый контакт, суммарную нагрузку, сечение подключаемого проводника и требования к защите от внешней среды. Поскольку исполнение негерметичное, для эксплуатации во влажной, запыленной или химически активной среде может потребоваться дополнительная защита корпуса и зоны соединения.

Также необходимо подбирать совместимую кабельную вилку ответной части той же серии и с соответствующей контактной формулой. Правильно подобранная пара обеспечивает устойчивый контакт, безопасную передачу электрической энергии и удобство регламентного обслуживания оборудования.
