Назначение

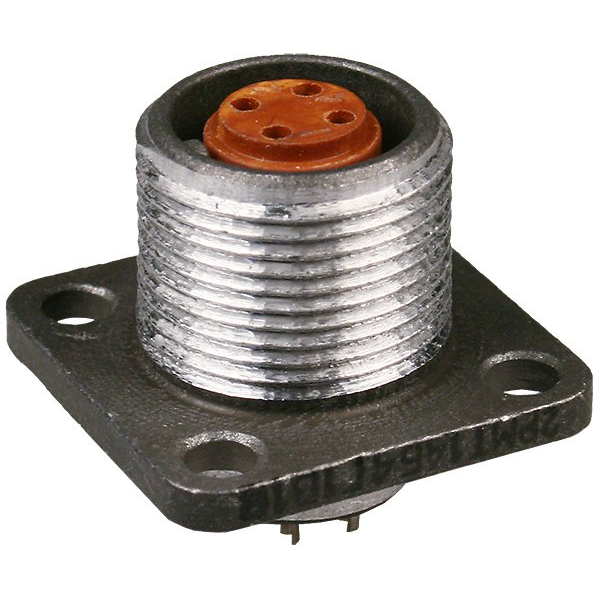

2РМТ14Б4Г1В1В «5» — приборная розетка (блочная) цилиндрического низкочастотного соединителя серии 2РМТ, предназначенная для электрического соединения цепей в составе радиоэлектронной аппаратуры, приборов и промышленного оборудования. Изделие выполнено по техническим условиям ГЕ0.364.126ТУ и имеет вид приёмки «5», что подтверждает соответствие установленным требованиям приёмки для применения в ответственных узлах.

Розетка устанавливается на панель и образует неразъёмное рабочее соединение с ответной частью при помощи накидной гайки с резьбой M16х1. Такое исполнение характерно для приборных блоков, пультов управления, измерительной техники и других устройств, где требуется компактный и надёжный низкочастотный разъём с фиксированным монтажом на корпусе.

Артикул изделия — 20245, категория — 2РМТ14. Изготовитель в предоставленных данных не указан.

Конструкция и материалы

Корпус розетки изготовлен из алюминиевого сплава А-22 и подвергнут оксидированию, что придаёт ему серый цвет и защищает поверхность от коррозионного воздействия. Изолятор выполнен из карболита коричневого цвета, а контакты — из латуни ЛС59-1 с серебряным покрытием. Контакты являются извлекаемыми, что упрощает обслуживание и замену при необходимости.

Соединитель оснащён четырьмя гнёздами с контактами диаметром 1 мм. Посадочный диаметр составляет 14 мм, монтаж выполняется пайкой на панель. Поляризация — одношпоночная, что исключает неправильное сочленение. Конструкция негерметичная, без патрубка и уплотнительной втулки. Габаритные размеры — 24 на 24 на 25 мм.

Электрические характеристики

• Максимальный ток на один контакт — 8 А.
• Максимальный ток на весь соединитель — 27 А.
• Рабочее напряжение — до 560 В переменного или постоянного тока.
• Сопротивление контакта — не более 0,005 Ом.
• Сопротивление изоляции — не менее 5000 МОм.
• Электрическая прочность — 1850 В.

Указанные параметры определяют применимость розетки в цепях питания и сигнальных цепях низкой частоты, где требуется передача токов до 8 А на контакт при напряжении до 560 В.

Условия эксплуатации и надёжность

Теплостойкость изделия соответствует индексу 1 и составляет 100 градусов Цельсия. Климатическое исполнение — всеклиматическое В (или В2.1). Рабочий диапазон температур — от минус 60 до плюс 100 градусов Цельсия. Допустимая влажность — до 98 процентов при плюс 25 градусах Цельсия.

Розетка выдерживает вибрацию в диапазоне от 1 до 5000 Гц при ускорении 50 g, а также удары с ускорением до 500 g. Ресурс составляет 500 сочленений-расчленений, наработка — не менее 1000 часов. Усилие расчленения — до 54 Н.

Указанные характеристики подтверждают пригодность 2РМТ14Б4Г1В1В «5» для применения в аппаратуре, работающей в жёстких условиях эксплуатации, включая транспортные и промышленные системы, где предъявляются повышенные требования к стойкости к механическим и климатическим воздействиям.
