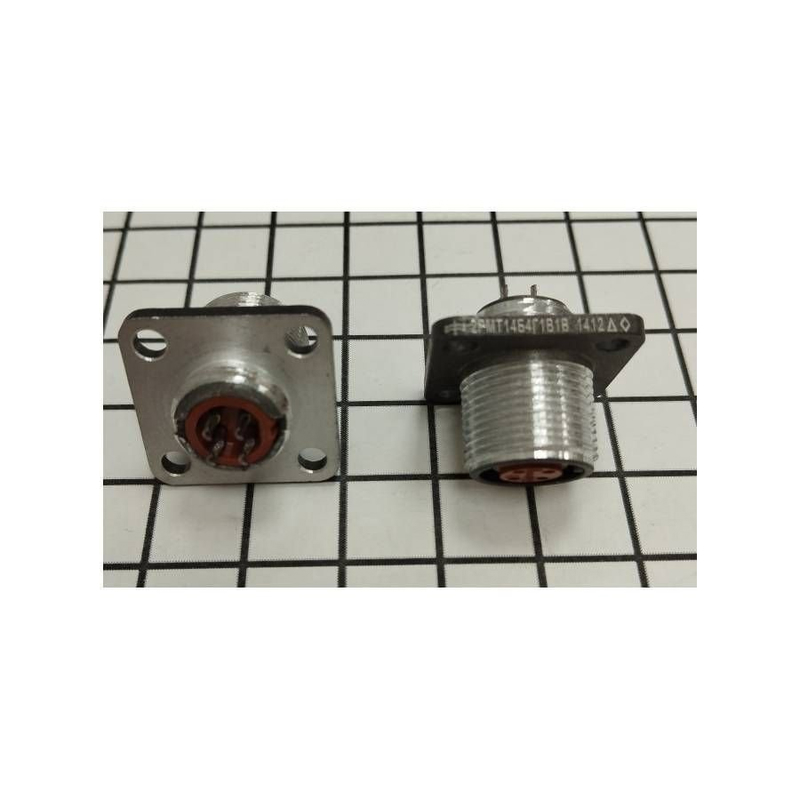

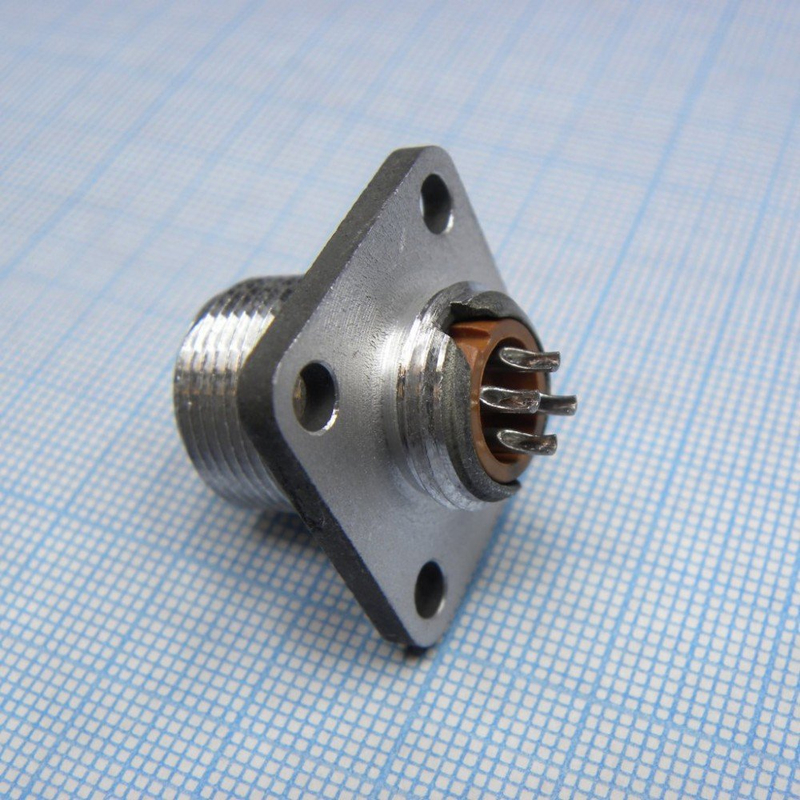

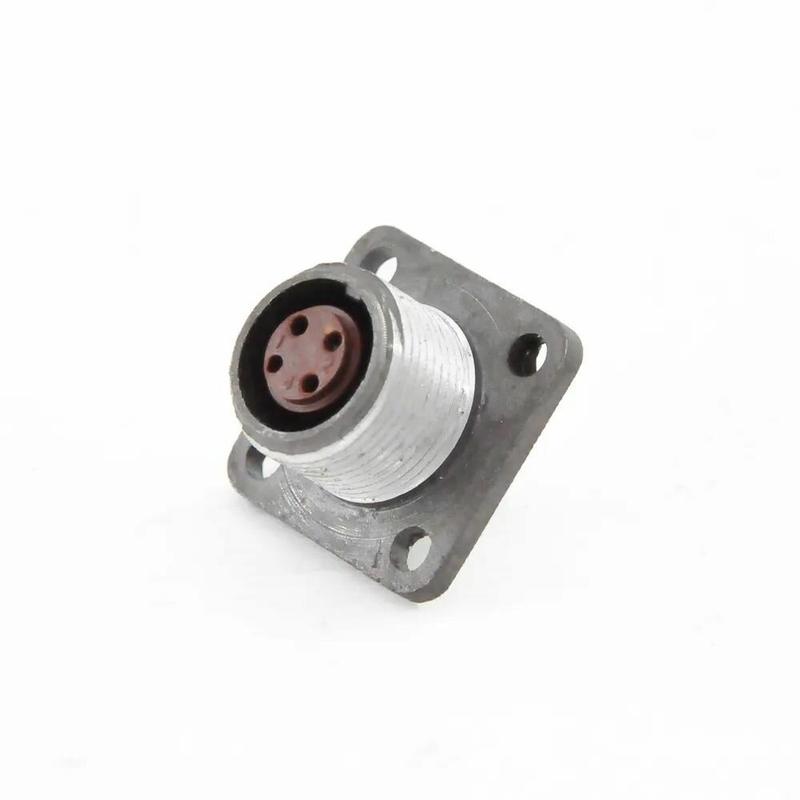

Разъем 2РМТ14Б4Г1В1В 2006 года выпуска относится к серии цилиндрических низкочастотных тропикоустойчивых разъемов. Он представляет собой блочную розетку с посадочным диаметром 14 мм и четырьмя извлекаемыми контактами диаметром 1,0 мм. Каждый контакт может выдерживать ток до 8 А , а общая токовая нагрузка на соединитель достигает 27 А при максимальном рабочем напряжении 560 В для переменного и постоянного тока.

Основные характеристики :

• Количество контактов : 4

• Диаметр контактов : 1,0 мм

• Максимальная токовая нагрузка на контакт : 8 А

• Общая токовая нагрузка на соединитель : 27 А

• Максимальное рабочее напряжение : 560 В

• Сечение подсоединяемого провода : не более 0,5 мм?

• Сопротивление контакта : не более 0,005 Ом

• Сопротивление изоляции : не менее 5000 МОм

• Температура окружающей среды : от -60°С до +100°С

Конструктивные особенности :

• Корпус изготовлен из алюминиевого сплава.

• Изоляторы выполнены из прессматериала АГ-4.

• Покрытие контактов — серебро.

• Метод монтажа — навесной (объемный).

• Сочленение соединителя — резьбовое, поляризация корпуса одношпоночная.

Этот разъем используется для соединения и разъединения электрических цепей в различных видах электро- и радиоаппаратуры специального и общего назначения.
