Назначение разъема 2РМТ14Б4Г1В1В

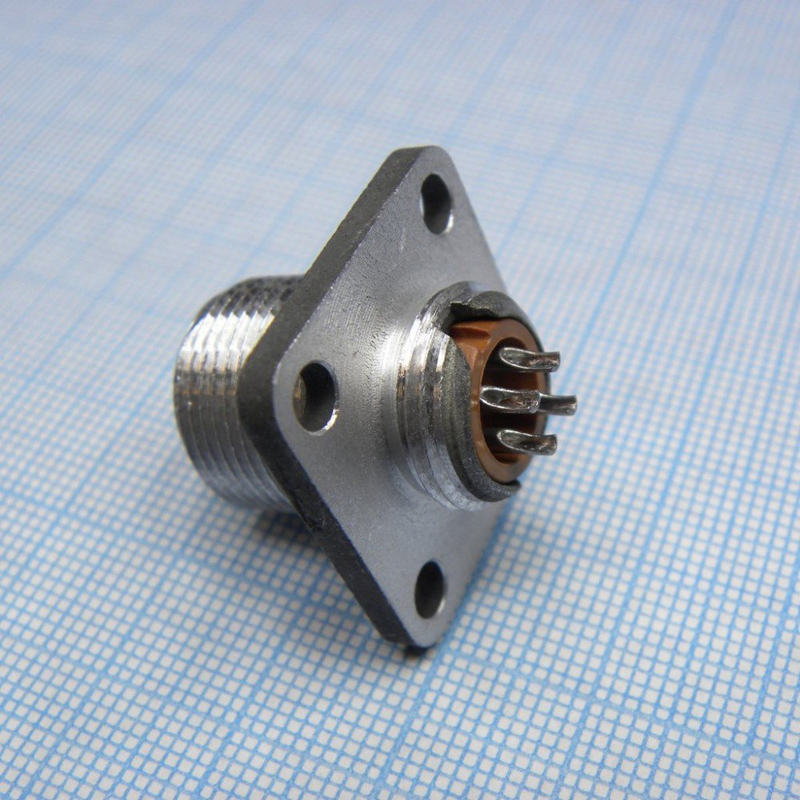

Разъем 2РМТ14Б4Г1В1В (артикул 2977) относится к категории 2РМТ14 и представляет собой цилиндрический низкочастотный тропикоустойчивый соединитель. Изделие предназначено для соединения и разъединения электрических цепей в электро- и радиоаппаратуре общего и специального назначения. Конструкция выполнена в виде блочной розетки без патрубка, что позволяет применять ее в составе приборов, блоков и устройств, где требуется надежное резьбовое соединение и устойчивость к воздействию внешних факторов.

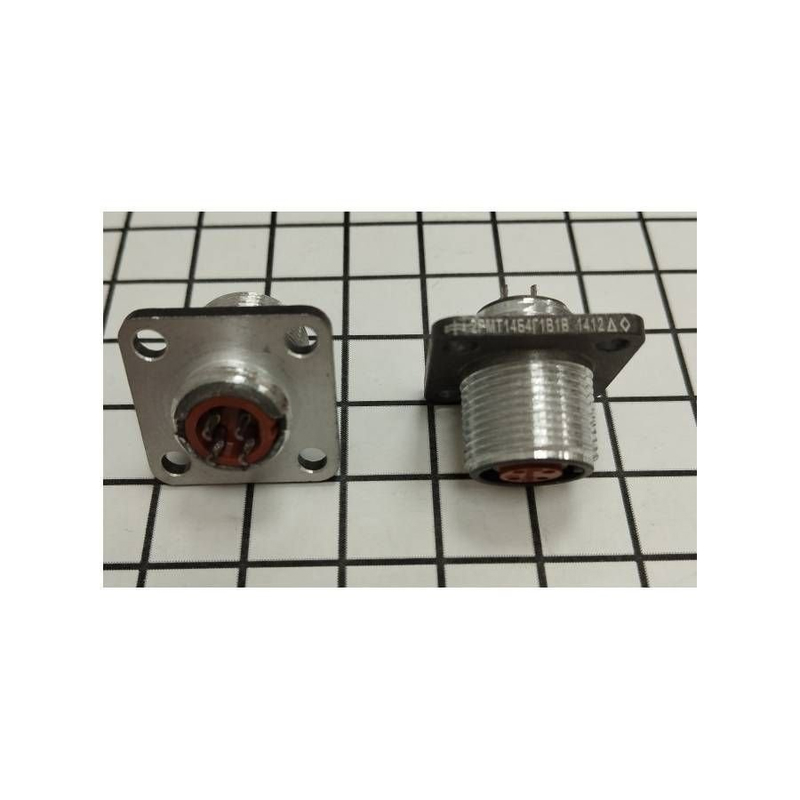

Данный экземпляр изготовлен в октябре 2014 года. Разъем сохраняет работоспособность в широком диапазоне температур и подходит для эксплуатации в условиях тропического климата, что подтверждается самой серией — 2РМТ (тропикоустойчивое исполнение).

Подтвержденные технические характеристики

Ниже приведены параметры, указанные в описании товара. Иные характеристики, не перечисленные здесь, не заявлены.

• Посадочный диаметр корпуса: 14 мм.
• Количество контактов: 4.
• Диаметр контактов: 1 мм.
• Максимальная токовая нагрузка на каждый контакт: до 8 А.
• Общая максимальная токовая нагрузка на соединитель: до 27 А.
• Максимальное рабочее напряжение: до 560 В переменного или постоянного тока.
• Температурный диапазон: от минус 60 до плюс 100 градусов Цельсия.
• Срок службы: минимум 1000 часов.
• Количество циклов соединения и разъединения: до 500.
• Материал корпуса: алюминиевый сплав АЛ-22.
• Материал изоляторов: прессматериал АГ-4.
• Покрытие контактов: серебряное.
• Метод монтажа: навесной (объемный).
• Тип соединения: резьбовое.

Конструктивные особенности

Корпус разъема изготовлен из алюминиевого сплава АЛ-22, который обеспечивает механическую прочность при умеренной массе. Изоляторы выполнены из прессматериала АГ-4 — материала, применяемого в электротехнических изделиях и обеспечивающего электрическую изоляцию контактов. Контакты имеют серебряное покрытие, что способствует стабильности переходного сопротивления и снижению потерь при передаче тока.

Резьбовое соединение обеспечивает надежную фиксацию ответных частей и предотвращает самопроизвольное разъединение под воздействием вибрации. Отсутствие патрубка у данной модели определяет способ монтажа: навесной (объемный), то есть разъем устанавливается непосредственно на проводники и элементы схемы без крепления на панель через патрубок.

Применение

Разъем 2РМТ14Б4Г1В1В применяется для коммутации электрических цепей в различных видах электро- и радиоаппаратуры. Благодаря тропикоустойчивому исполнению он может использоваться в оборудовании, эксплуатируемом в условиях повышенной влажности и температуры. Типовые сценарии применения включают:

1. Соединение блоков и модулей в составе радиоэлектронной аппаратуры.
2. Коммутацию цепей питания и сигнальных линий в приборах общего назначения.
3. Использование в специальной аппаратуре, где требуются цилиндрические разъемы с резьбовым соединением.
4. Монтаж в устройствах, подверженных вибрационным и климатическим нагрузкам.

При подборе ответной части следует учитывать посадочный диаметр корпуса 14 мм, количество и диаметр контактов, а также предельные значения тока и напряжения, указанные выше. Соблюдение этих параметров обеспечивает корректную и безопасную работу соединителя в составе электрической цепи.
