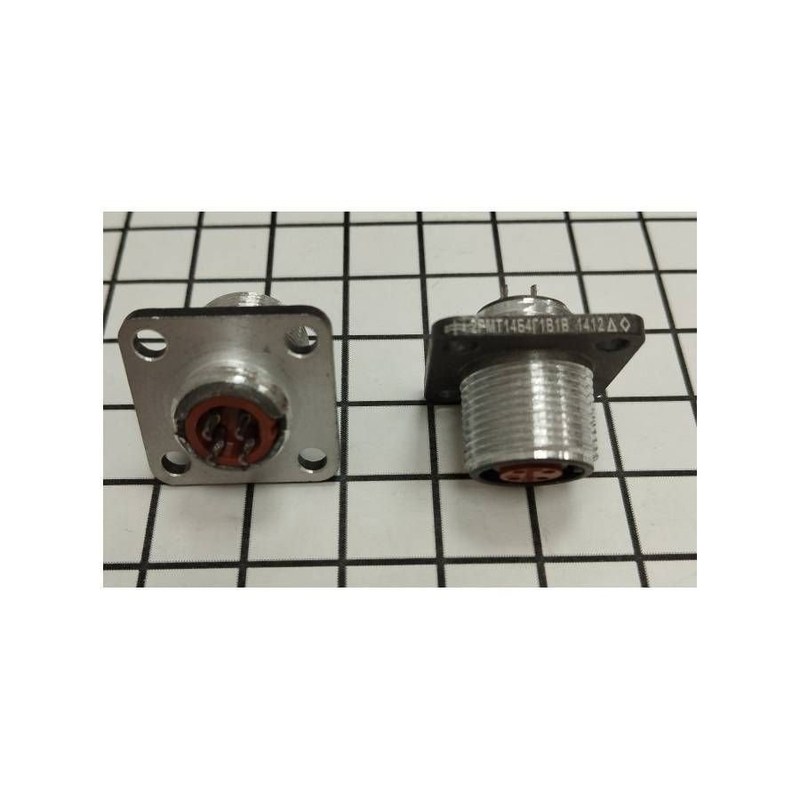

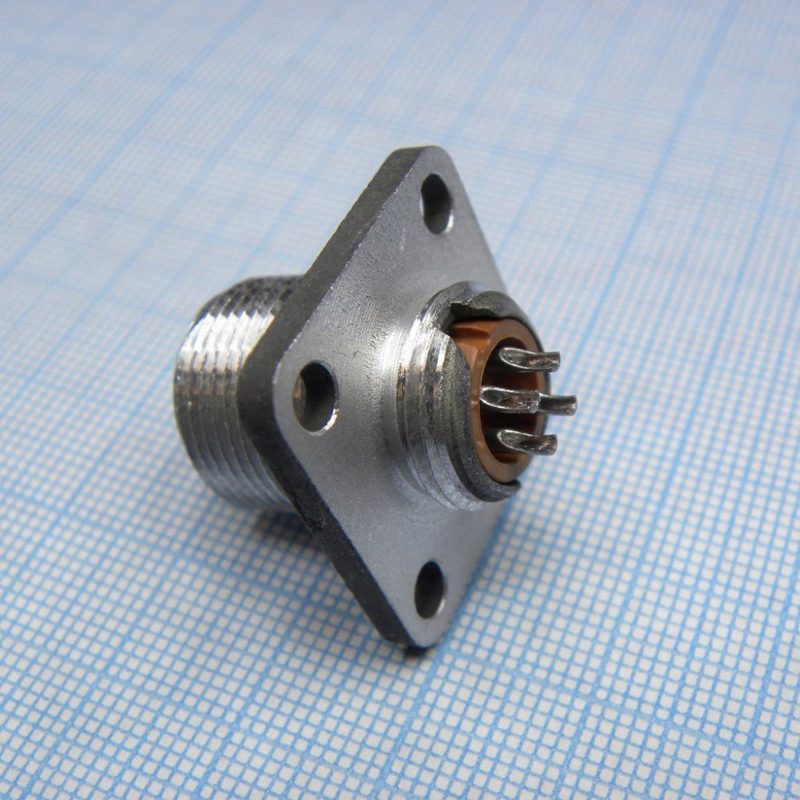

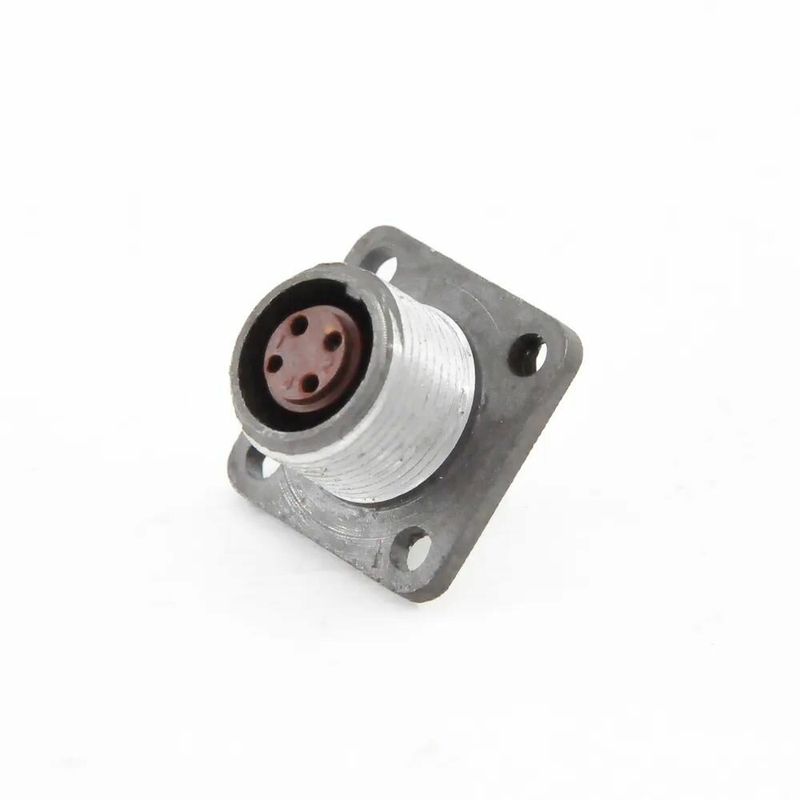

Разъем 2РМТ14Б4Г1В1В представляет собой приборную розетку с четырьмя контактами, предназначенную для использования в электрических цепях как постоянного, так и переменного тока. Данный разъем относится к серии 2РМТ и характеризуется следующими основными параметрами:

Основные характеристики

• Тип соединителя : 2РМТ
• Количество контактов : 4
• Рабочее напряжение : до 560 В (в зависимости от ти Ономинала может быть до 700 В)
• Максимальная токовая нагрузка :
  • на одиночный контакт — до 8 А
  • на соединитель в целом — до 27 А
• Диаметр контакта : 1,0 мм
• Сопротивление контакта : не более 0,005 Ом
• Температурный диапазон : от -60 °C до +100 °C, с возможностью кратковременного перегрева до +180 °C

Конструкция и материалы

Корпус разъема изготовлен из алюминиевого сплава (АЛ-22), а изоляция выполнена из прессматериала (АГ-4). Контакты покрыты серебром, что обеспечивает хорошую проводимость и устойчивость к коррозии. Сочленение осуществляется с помощью резьбового соединения, что обеспечивает надежность и стабильность в работе.

Применение

Разъем 2РМТ14Б4Г1В1В используется для соединения и разъединения электрических цепей в различных устройствах электро- и радиоаппаратуры. Он подходит для применения в условиях, требующих высокой надежности и устойчивости к внешним воздействиям.

Дополнительные параметры

• Минимальное количество циклов разъединения/соединения : 500
• Минимальная наработка : 1000 часов в стандартных условиях эксплуатации
• Гарантийный срок хранения : 15 лет

Разъемы данной серии часто применяются в промышленности и научных исследованиях, где необходима высокая степень надежности и долговечности соединений.
