Назначение соединителя 2РМТ14Б4Г1В1БВ

2РМТ14Б4Г1В1БВ — это цилиндрический низкочастотный тропикоустойчивый соединитель, предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие применяется для коммутации электрических цепей в радиоэлектронной аппаратуре, приборах и устройствах, где требуется надёжное соединение при воздействии неблагоприятных климатических и механических факторов.

Соединитель относится к категории блочных (приборных) розеток и предназначен для установки непосредственно на корпусе прибора или блока аппаратуры. Отсутствие патрубка для кабеля и внутренний монтаж делают его удобным для стационарного монтажа внутри оборудования.

Расшифровка обозначения

Маркировка 2РМТ14Б4Г1В1БВ содержит полную информацию о конструктивных особенностях изделия:

• 2РМТ — малогабаритный тропикоустойчивый соединитель.
• 14 — условный размер корпуса.
• Б — блочный (приборный) корпус.
• 4 — количество контактов.
• Г1 — экранированное исполнение.
• В1 — покрытие контактов серебром (в отдельных вариациях возможно золочение).
• БВ — исполнение монтажной части.

Конструктивные особенности

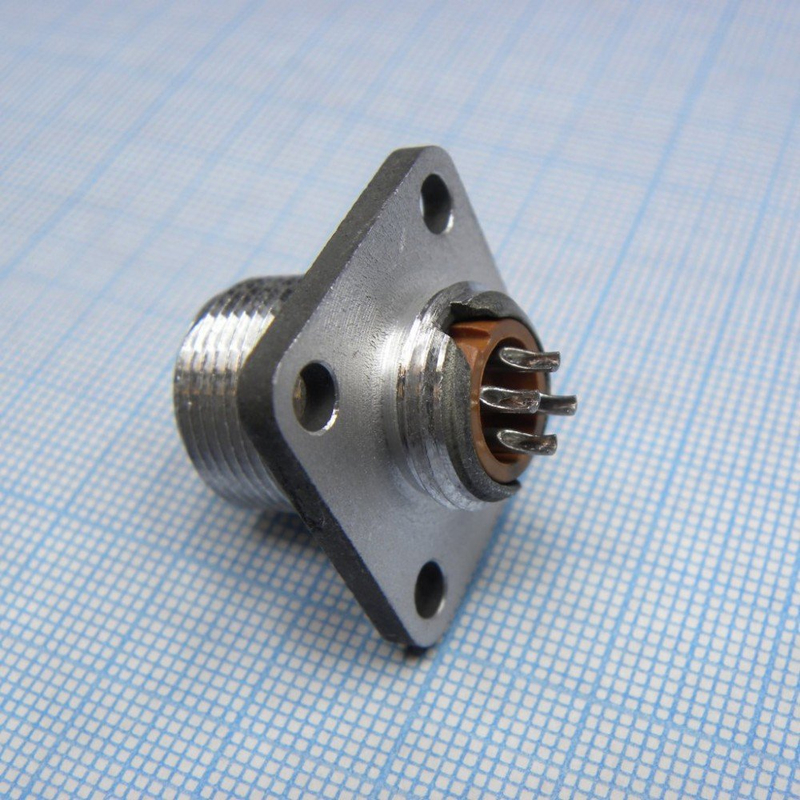

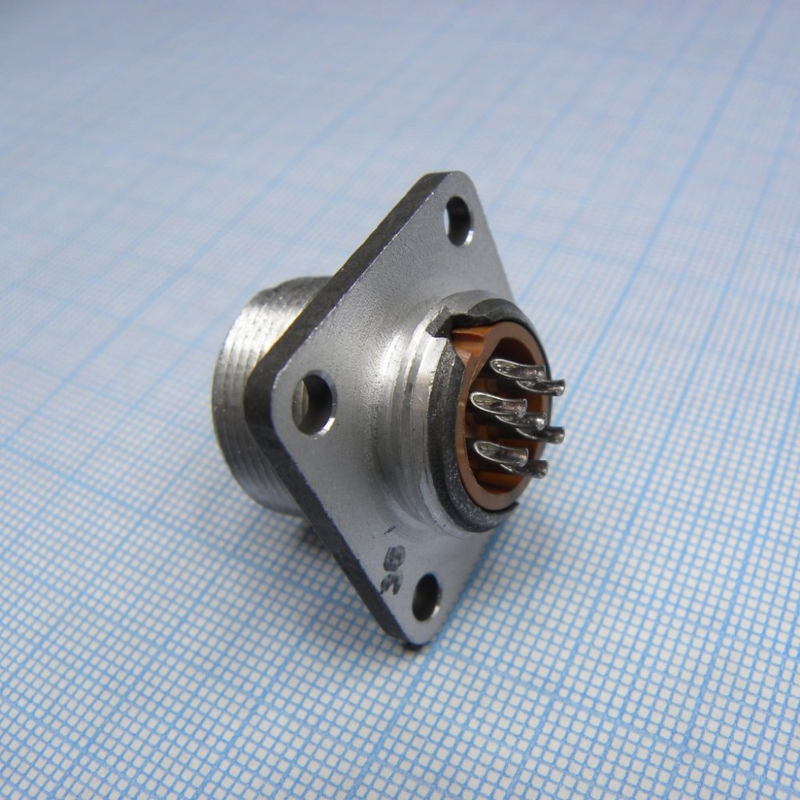

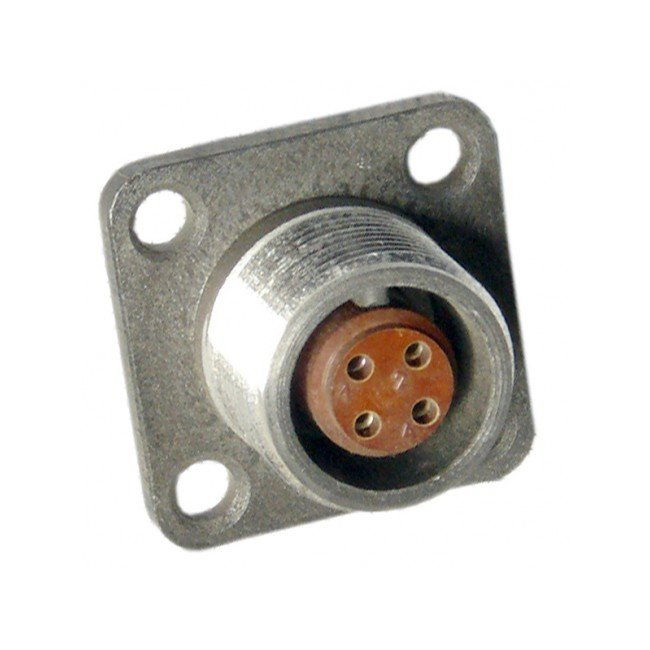

2РМТ14Б4Г1В1БВ представляет собой розетку блочную (приборную) без патрубка, экранированную, с резьбовым соединением. Монтаж осуществляется внутренним способом методом пайки или объёмного монтажа. Такое исполнение обеспечивает компактность и удобство при сборке аппаратуры.

Соединители серии 2РМТ выпускаются в восьми конструктивных исполнениях, что в совокупности даёт 825 типоразмеров. Каждый комплект состоит из вилки и розетки, которые могут быть как блочными, так и кабельными. Это позволяет подбирать оптимальную конфигурацию под конкретную задачу компоновки прибора.

Экранированное исполнение Г1 обеспечивает защиту передаваемого сигнала от внешних электромагнитных помех, что особенно важно при работе с низкочастотными цепями в условиях насыщенной электромагнитной обстановки.

Технические характеристики

Соединитель является всеклиматическим и негерметичным. Ниже приведены подтверждённые параметры изделия.

• Максимальное рабочее напряжение — до 700 В.
• Максимальный ток на контакт — до 8 А.
• Сопротивление изоляции — не менее 5000 МОм.
• Ёмкость между контактами — не более 6 пФ.
• Рабочий диапазон частот — до 3 МГц.
• Выдерживаемая синусоидальная вибрация — от 1 до 5000 Гц с ускорением до 490 м/с².
• Выдерживаемые механические удары — до 5000 м/с².
• Покрытие контактов — серебро или золото.
• Теплостойкость — до 100 °C.

Применение и условия эксплуатации

Благодаря тропикоустойчивому исполнению соединитель 2РМТ14Б4Г1В1БВ подходит для эксплуатации в условиях повышенной влажности, высоких температур и воздействия агрессивных факторов окружающей среды. Всеклиматическое исполнение позволяет использовать изделие в аппаратуре, работающей как в помещениях, так и на открытом воздухе.

Устойчивость к вибрации и механическим ударам делает соединитель пригодным для установки в оборудовании, подвергающемся динамическим нагрузкам. Резьбовое соединение обеспечивает надёжную фиксацию вилки и розетки и препятствует самопроизвольному разъединению.

Типовые области применения включают радиоэлектронную аппаратуру, измерительные приборы, системы связи и другое оборудование, где требуется компактное экранированное соединение на четыре контакта с рабочим напряжением до 700 В и током до 8 А на контакт.
