2РМТ14Б4Г1В1: блочная розетка для надёжных электрических соединений

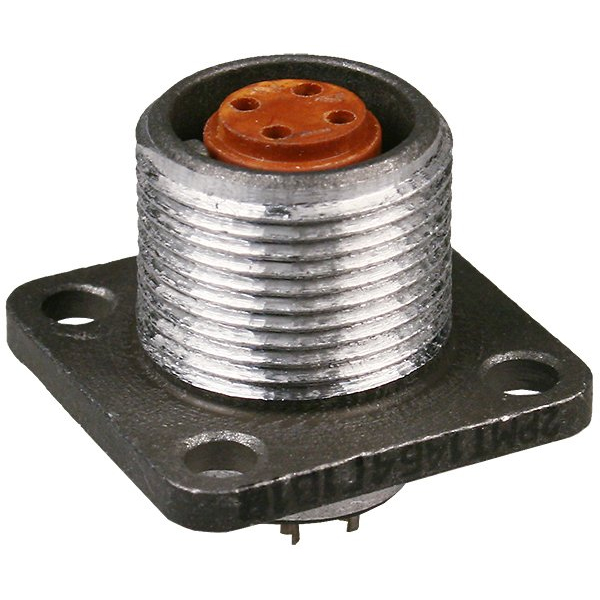

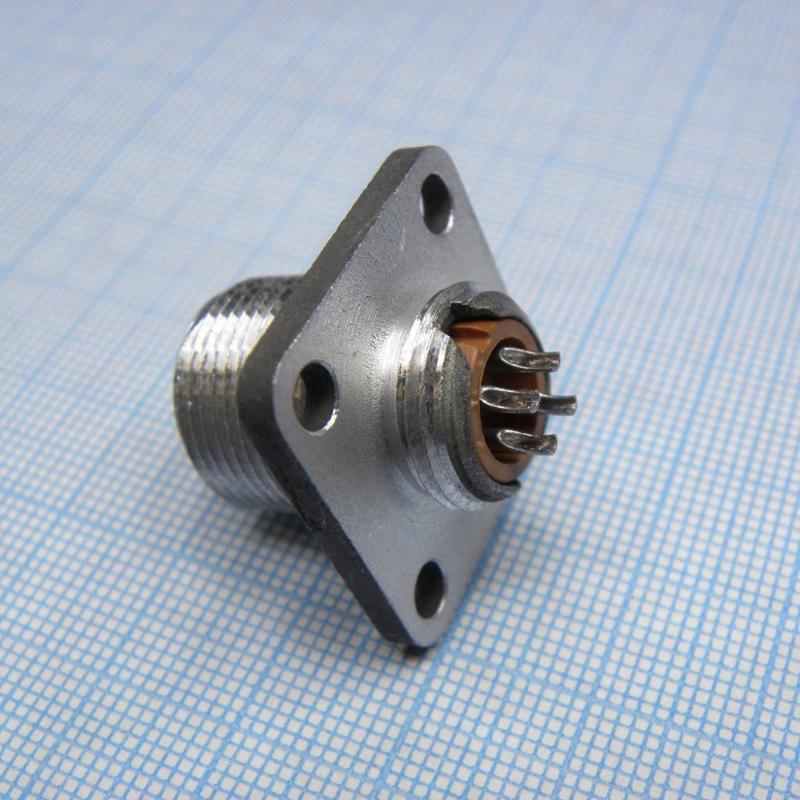

Соединитель 2РМТ14Б4Г1В1 — цилиндрический низкочастотный негерметичный разъём серии 2РМТ, рассчитанный на создание разъёмных соединений в цепях постоянного и переменного тока. Исполнение представляет собой приборную, или блочную, розетку с четырьмя контактами и резьбовым механизмом сочленения.

Назначение разъёма

Разъём 2РМТ14Б4Г1В1 применяется в радиоэлектронной, измерительной, промышленной и специальной аппаратуре, где требуется стабильное многоконтактное подключение отдельных блоков, панелей, кабельных сборок и устройств. Цилиндрическая конструкция корпуса помогает обеспечить точное взаимное позиционирование ответных частей, а резьбовое сочленение удерживает разъём от случайного расстыковывания при вибрациях и эксплуатационных нагрузках.

Модификация относится к негерметичным соединителям, поэтому при проектировании оборудования следует учитывать условия окружающей среды и, при необходимости, предусматривать размещение разъёма внутри корпуса, шкафа или другой защищённой зоны.

Расшифровка маркировки

Обозначение 2РМТ14Б4Г1В1 содержит основные сведения о конструкции изделия:

Таким образом, 2РМТ14Б4Г1В1 — это четырёхконтактная блочная розетка малого типоразмера, предназначенная для установки на корпус или панель оборудования.

Основные технические параметры

Для исполнения 2РМТ14Б4Г1В1 характерны следующие параметры:

• Количество контактов — 4.

• Диаметр контактов — около 1 мм.

• Максимальная токовая нагрузка — до 8 А на контакт.

• Допустимая суммарная нагрузка на соединитель — до 27 А.

• Рабочее напряжение — до 560 В по одним данным для исполнения и до 700 В в рамках условий применения серии.

• Электрическое сопротивление контакта — не более 0,005 Ом.

• Сопротивление изоляции — не менее 1000 МОм.

• Покрытие контактов — серебряное; в отдельных исполнениях серии может применяться также золочение.

• Соединение с ответной частью — резьбовое.

• Тип монтажа — установка на блок, панель или корпус аппаратуры.

• Исполнение — негерметичное, климатическое исполнение В.

При подборе конкретной пары соединителей важно сопоставлять не только обозначение корпуса и число контактов, но и схему расположения контактов, тип ответной части, способ присоединения проводников и требования документации на оборудование.

Преимущества применения 2РМТ14Б4Г1В1

Использование разъёма 2РМТ14Б4Г1В1 позволяет получить компактное и обслуживаемое соединение между кабельной частью и приборным блоком. Основные практические преимущества такого решения:

• Надёжная фиксация ответных частей за счёт резьбового сочленения.

• Четыре независимые электрические цепи в одном компактном корпусе.

• Возможность многократного подключения и отключения оборудования.

• Низкое переходное сопротивление контактов, важное для устойчивой передачи питания и сигналов.

• Металлический корпус, повышающий механическую прочность конструкции.

• Удобство применения в щитовой, измерительной, производственной и радиотехнической аппаратуре.

Что учитывать при монтаже

Перед установкой 2РМТ14Б4Г1В1 необходимо убедиться в совместимости с ответной вилкой той же серии и требуемого контактного сочетания. Контакты следует подключать по электрической схеме устройства, не допуская превышения допустимого тока на отдельную цепь и суммарной нагрузки на соединитель.

Особое внимание стоит уделить качеству обжима или другого предусмотренного способа присоединения проводника, чистоте контактной группы и правильности затяжки резьбового соединения. Для долговечной работы также важно исключить попадание влаги, агрессивных сред и загрязнений внутрь негерметичной контактной зоны.

2РМТ14Б4Г1В1 остаётся практичным решением для построения разъёмных четырёхконтактных соединений в аппаратуре, где важны механическая прочность, предсказуемые электрические параметры и удобство технического обслуживания.
