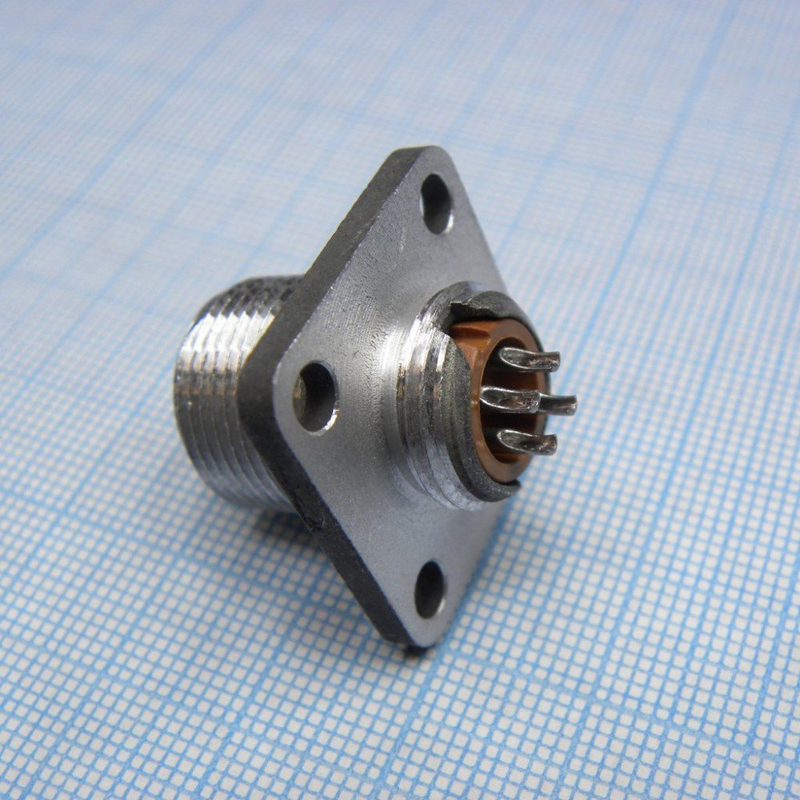

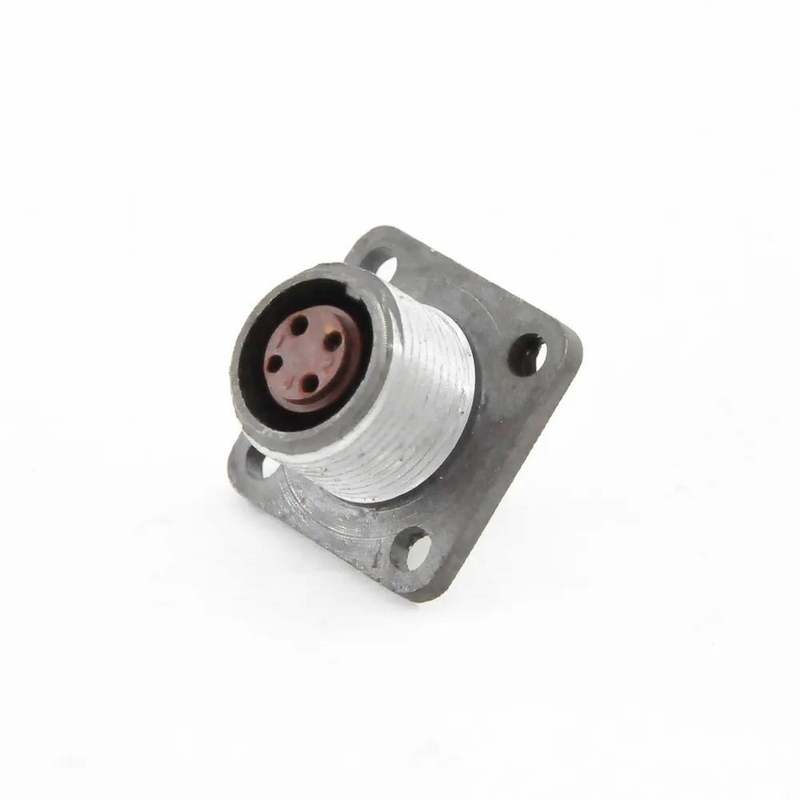

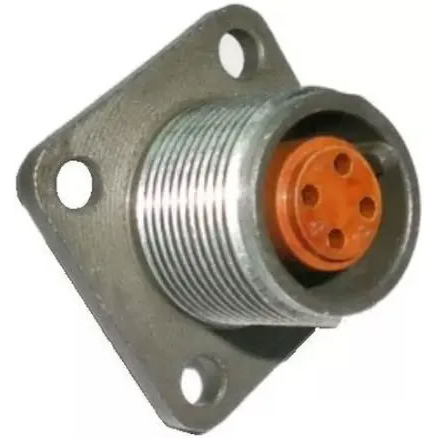

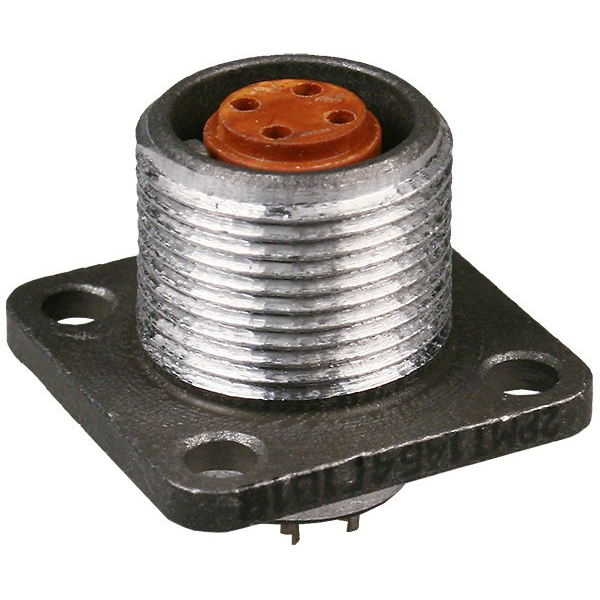

2РМТ14Б4Г1А1В Элекон

Цена:

2950 ₽

Производитель: Элекон

Технические характеристики

2РМТ14Б4Г1А1В — это блочная розетка цилиндрического низкочастотного соединителя производства АО «Завод Элекон» (Казань). Она относится к серии 2РМТ с условным размером корпуса 14 и предназначена для надежного электрического соединения в промышленных и приборных системах.

Соединитель имеет 4 контакта диаметром 1 мм из латуни ЛС59-1 с серебряным покрытием (Ag), извлекаемые для удобства монтажа. Метод сочленения — резьбовой, вид корпуса — приборный (Б), без патрубка и уплотнительной втулки.

Габаритные размеры составляют около 24×24×25 мм, диаметр установочного отверстия — 3,4 мм, расстояние между монтажными отверстиями — 17 мм.

Рабочий ток на контакт — до 8 А (для Ø1 мм), суммарный на разъем — до 27 А, максимальное напряжение — 560 В. Электрическая прочность изоляции — 1850 В, сопротивление изоляции — 5000 МОм.

Выдерживает вибрацию до 50 g, акустические шумы до 170 dB, механические удары (многократные — 100 g, однократные — 500 g). Климатическое исполнение В2.1: от -60 до +100 °C, влажность 98% при +25 °C, ресурс — 500 сочленений.

Теплостойкость — 1 (100 °C), наработка — до 175 000 ч при 80 °C на контакте.

Описание

2РМТ14Б4Г1А1В

2РМТ14Б4Г1А1В: приборная розетка для надежных электрических соединений

2РМТ14Б4Г1А1В — цилиндрический низкочастотный электрический соединитель серии 2РМТ, выполненный в виде приборной (блочной) розетки без патрубка. Модель предназначена для внутреннего объемного монтажа и применяется в цепях постоянного и переменного тока частотой до 3 МГц. Конструкция с резьбовым сочленением обеспечивает устойчивую фиксацию ответной части в условиях вибраций и механических нагрузок.

Конструкция и назначение

Разъем 2РМТ14Б4Г1А1В относится к негерметичным, тропикоустойчивым соединителям. Буква «Т» в обозначении серии указывает на исполнение, рассчитанное на эксплуатацию в широком диапазоне климатических условий. Приборное исполнение без патрубка позволяет устанавливать розетку непосредственно на корпус, панель или стенку электротехнического устройства.

Особенность модификации 2РМТ14Б4Г1А1В — золотое покрытие контактных элементов. Такое покрытие снижает переходное сопротивление, повышает стабильность электрического контакта и способствует сохранению характеристик соединения при длительной эксплуатации.

Основные характеристики 2РМТ14Б4Г1А1В

Параметр	Значение
Тип изделия	Розетка приборная, блочная
Серия	2РМТ
Конструкция	Цилиндрическая, негерметичная, тропикоустойчивая
Условный размер корпуса	14
Число контактов	4
Ток на один контакт	До 8 А
Суммарный ток соединителя	До 27 А
Рабочее напряжение	До 560 В
Частота переменного тока	До 3 МГц
Сопротивление контактов	Не более 5 мОм
Сопротивление изоляции	Не менее 5000 МОм
Емкость между контактами	Не более 6 пФ
Присоединение проводов	Пайкой, сечение до 0,5 мм²
Вид сочленения	Резьбовой
Поляризация	Одношпоночная
Рабочая температура	От −60 °C до +100 °C
Ресурс сочленений-расчленений	Не менее 500
Минимальная наработка	5000 часов
Срок сохраняемости	Не менее 15 лет
Габаритные размеры	Около 24 × 24 × 25 мм
Масса	Не более 11 г

Указанные параметры делают 2РМТ14Б4Г1А1В подходящим решением для компактных приборных соединений, где важны надежная фиксация, электрическая прочность изоляции и стабильная передача питания либо сигналов.

Преимущества разъема

Резьбовая фиксация предотвращает самопроизвольное разъединение при вибрации и ударных воздействиях.
Четырехконтактная схема удобна для подключения силовых цепей, цепей управления и комбинированных линий.
Золотое покрытие контактов способствует устойчивости электрических параметров и снижению контактных потерь.
Одношпоночная поляризация исключает неправильную ориентацию при сочленении ответных частей.
Работоспособность при температуре от −60 °C до +100 °C позволяет использовать соединитель в оборудовании для сложных производственных и климатических условий.
Высокое сопротивление изоляции — не менее 5000 МОм — важно для аппаратуры с повышенными требованиями к электрической безопасности и надежности.

Где применяется 2РМТ14Б4Г1А1В

Приборная розетка 2РМТ14Б4Г1А1В может использоваться в электротехнической, измерительной, промышленной, транспортной и специализированной аппаратуре. Ее устанавливают на панели и корпуса устройств, где требуется многоконтактное разъемное соединение с надежным механическим креплением.

Типовые области применения:

блоки питания и преобразовательная техника;
контрольно-измерительные приборы;
шкафы автоматики и управления;
промышленное оборудование;
системы связи и телемеханики;
испытательные стенды;
электронные модули и приборные комплексы;
оборудование, работающее при вибрациях, колебаниях температуры и повышенной влажности.

Что учитывать при подборе

При выборе ответной части для 2РМТ14Б4Г1А1В необходимо сверять не только серию 2РМТ и размер корпуса 14, но и контактную схему, тип исполнения, расположение ключа поляризации, способ монтажа и покрытие контактов. Для корректной работы соединения также важно соблюдать допустимый ток на каждый контакт, предельную суммарную токовую нагрузку, требования к пайке и сечению подключаемых проводников.

2РМТ14Б4Г1А1В — компактная приборная розетка с четырьмя контактами, резьбовой фиксацией и золотым покрытием контактной группы. Ее характеристики ориентированы на создание надежных разъемных соединений в аппаратуре, где критичны механическая стойкость, защита от ошибочного сочленения и стабильность электрических параметров.
