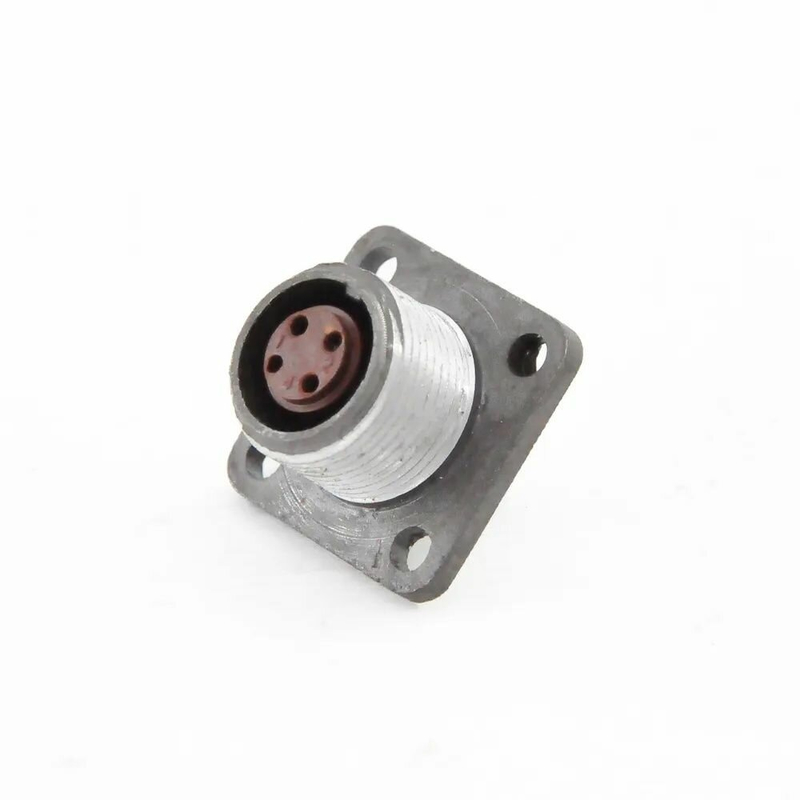

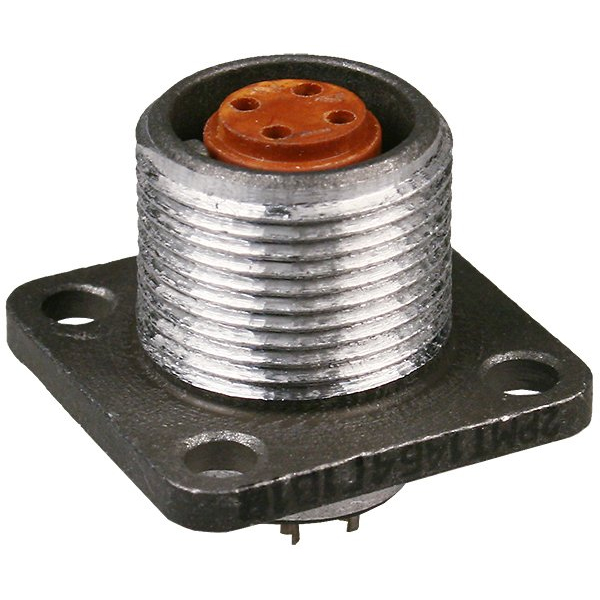

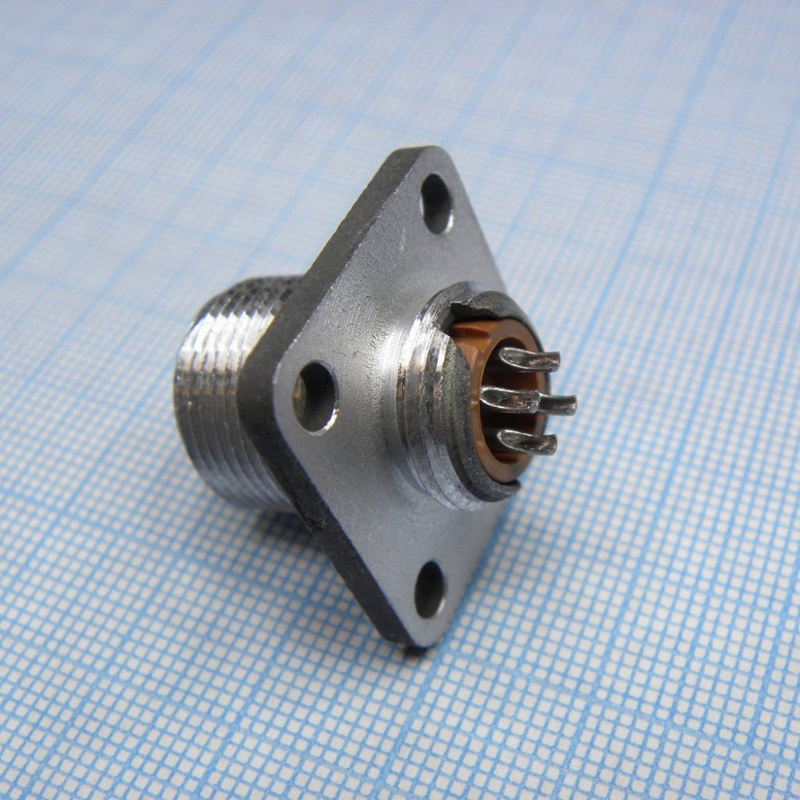

2РМТ14Б4Г1 — это блочная (приборная) розетка из серии низкочастотных цилиндрических соединителей 2РМТ, предназначенная для соединения электрических цепей постоянного и переменного тока (до 3 МГц).

Назначение

Она используется в электро- и радиоаппаратуре для надежного соединения проводов, кабелей и блоков в различных устройствах специального и общего назначения. Соединители серии 2РМТ негерметичные, тропико- и всеклиматические (исполнение В2.1 по ГОСТ 15150-69), подходят для внутреннего монтажа.

Расшифровка обозначения

• 2РМТ — тип: малогабаритный тропикоустойчивый.

• 14 — условный размер корпуса.

• Б — блочный (приборный) корпус.

• 4 — количество контактов.

• Г1 — розетка без патрубка.

• В1 — всеклиматическое исполнение.

Технические характеристики

Соединитель имеет 4 контакта с максимальной токовой нагрузкой 8 А на контакт и 27 А общую. Рабочее напряжение — до 560–700 В, сопротивление изоляции не менее 5000 МОм, контакты с серебряным покрытием. Работает при температурах от -60 до +100 °C, выдерживает вибрацию 1–5000 Гц (до 490 м/с²), удары до 5000 м/с², влажность до 98% при +40 °C, ресурс — 1000 часов, 500 сочленений.
