2РМТ14Б — это серия цилиндрических низкочастотных соединителей тропикоустойчивого исполнения, предназначенных для надежного соединения электрических цепей в электро- и радиоаппаратуре.

Основное назначение

Они используются для работы в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 560–700 В (в зависимости от типономинала). Соединители подходят для специального и общего назначения, включая приборы с блочным монтажом.

Конструкция

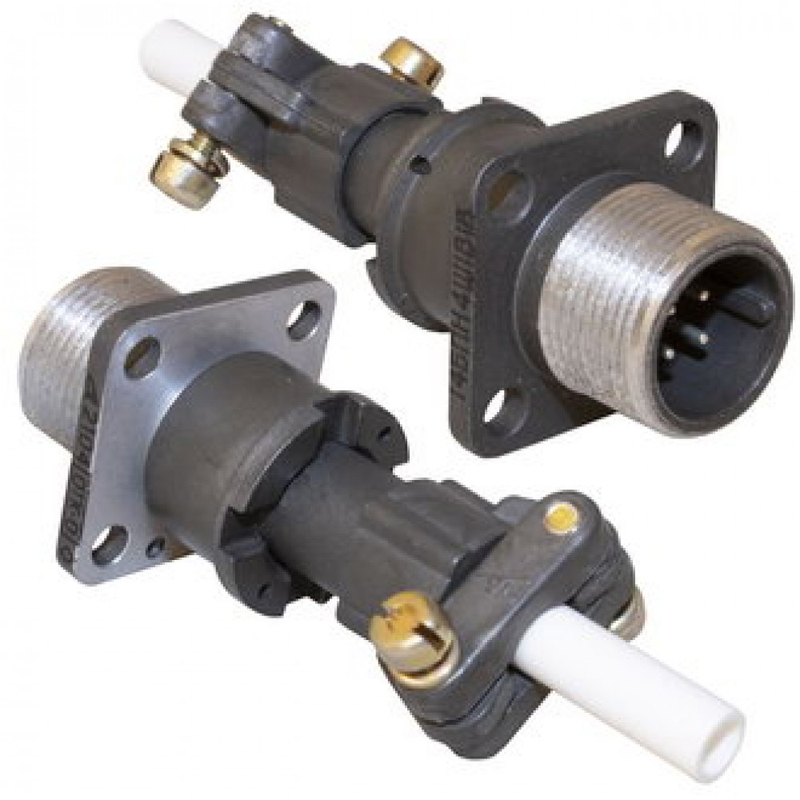

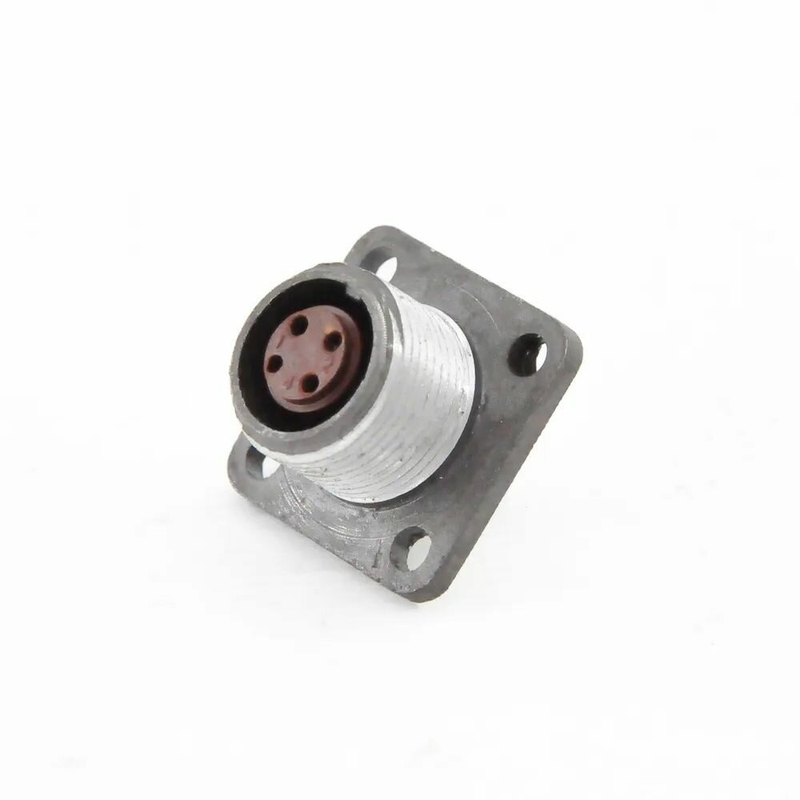

Состоят из вилки и розетки, которые бывают блочными (приборными) или кабельными. Вид корпуса обозначается буквой "Б" (блочный), без патрубка или с прямым/угловым. Сочленение — резьбовое, с экранированием, монтаж — пайкой или объемный, внутренний.

Характеристики

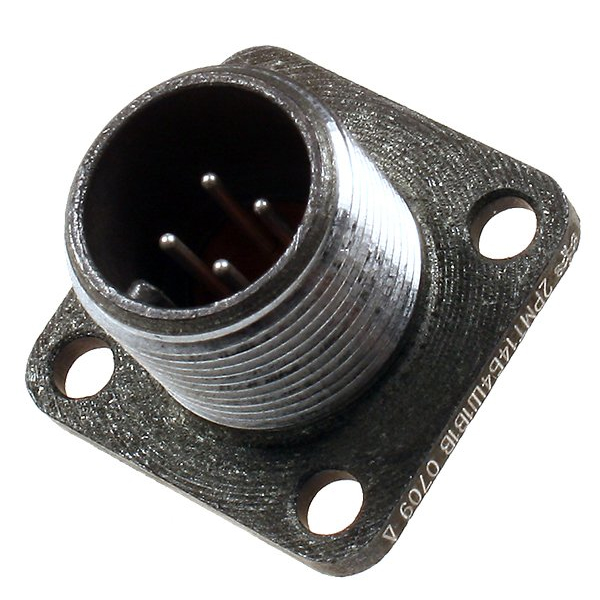

Для модели вроде 2РМТ14Б4Ш1В1В: 4 контакта диаметром 1 мм, ток на контакт до 8 А (общий до 27 А), сечение провода до 0,5 мм². Сопротивление контакта ≤0,005 Ом, изоляции ≥5000 МОм. Рабочая температура от -60 до +100°C, влажность до 98% при +40°C.

Условия эксплуатации

Выдерживают вибрацию 1–5000 Гц (ускорение до 490 м/с²), удары до 5000 м/с², линейное ускорение 2000 м/с², акустический шум до 170 дБ. Наработка ≥1000 часов, сочленений-расчленений ≥500, срок хранения 15 лет.
