Назначение

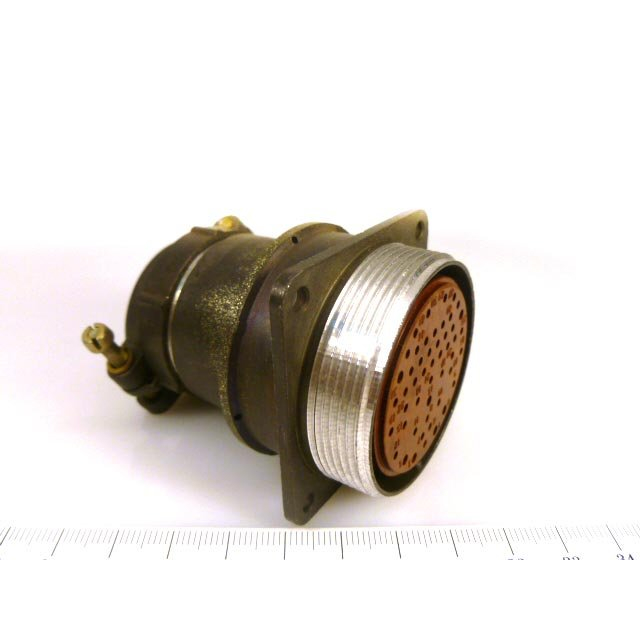

Разъем 2РМТ39Б45Ш2В1В — цилиндрический низкочастотный тропикоустойчивый соединитель, предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. В зависимости от типономинала он рассчитан на напряжение до 560 или 700 В. Изделие применяется для соединения и разъединения электрических цепей, проводов, кабелей, узлов и блоков в электро- и радиоаппаратуре специального и общего назначения.

Поставка выполняется в заводской упаковке с паспортом. В паспорте указаны технические условия и гарантии.

Подтвержденные особенности

Для данного разъема указаны следующие характеристики:

• Тип соединителя: негерметичный, тропикоустойчивый.
• Климатическое исполнение: всеклиматическое.
• Количество контактов: 45.
• Способ монтажа: пайка, внутренний монтаж.
• Покрытие контактов: серебро.
• Рабочая температура: от -60 °C до +100 °C.
• Сопротивление изолятора: не менее 1000 МОм.
• Сопротивление контактов: не более 0,005 Ом.
• Масса: 38 г.

Разъем относится к негерметичному исполнению. Это важно учитывать при выборе места установки и оценке условий среды. Контакты с серебряным покрытием, пайка и внутренний монтаж определяют способ подключения изделия в составе аппаратуры.

Конструкция и применение

В рамках серии разъем состоит из вилки и розетки. Вилка может быть приборной, блочной или кабельной. Монтажная часть может выполняться без патрубка либо с прямыми или угловыми патрубками. Такое разнообразие исполнений позволяет использовать соединитель в разных компоновках электро- и радиоаппаратуры.

Изделие предназначено для коммутации электрических цепей, проводов, кабелей, узлов и блоков. Область применения — электро- и радиоаппаратура специального и общего назначения. Рабочий диапазон температур от -60 °C до +100 °C и всеклиматическое исполнение указаны в подтвержденных характеристиках. Для цепей постоянного и переменного тока заявлена работа на частоте до 3 МГц.

Маркировка на корпусе выполнена цифро-буквенным кодом. Она отражает тип соединителя, размер корпуса, количество контактов и покрытие контактов. При подборе и эксплуатации следует сверяться с паспортом, где приведены технические условия и гарантийные данные.

Комплектация и паспортные данные

Товар поставляется в заводской упаковке. В комплект входит паспорт. Согласно паспортным данным, гарантийный срок хранения составляет 15 лет со дня изготовления. Гарантированная наработка — 1000 часов во всех режимах эксплуатации и до 100000 часов в облегченном режиме.

Артикул изделия — 7559. Категория — 2РМТ. В предоставленных данных производитель не указан.
