Назначение

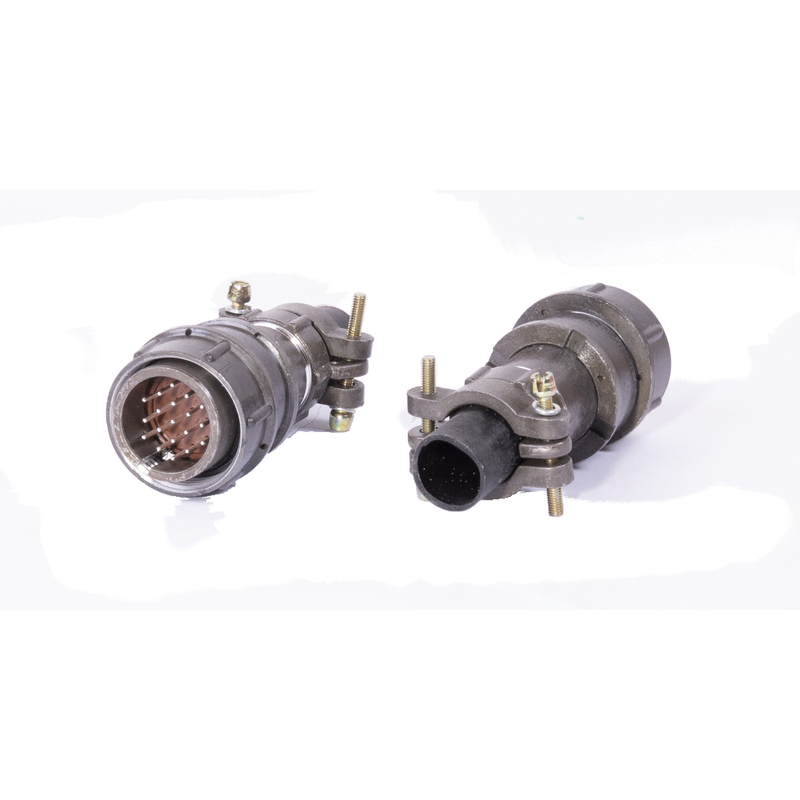

Разъем 2РМТ24КПН19Ш1В1В, артикул 7553, представляет собой кабельную вилку серии 2РМТ. Изделие предназначено для соединения и разъединения электрических цепей в электро- и радиоаппаратуре специального и общего назначения. Конструкция рассчитана на эксплуатацию в условиях повышенной влажности и температурных колебаний.

Вилка применяется совместно с соответствующей розеткой. Такое сочетание позволяет создать разъемное соединение электрических цепей и использовать изделие в различных устройствах, где требуется цилиндрический соединитель с большим числом контактов.

Технические характеристики

• Тип соединителя: негерметичный, тропикоустойчивый, цилиндрический.
• Количество контактов: 19.
• Диаметр контакта: 1,0 мм.
• Посадочный диаметр корпуса: 24 мм.
• Максимальная токовая нагрузка: до 5 А на каждый контакт и до 80 А на весь разъем.
• Рабочее напряжение: до 560 В, максимально допустимое — 700 В.
• Температурный диапазон: от минус 60 °C до плюс 100 °C.
• Габаритные размеры: около 34 × 32 × 73 мм.
• Масса: не более 48 г.

Перечисленные параметры определяют область применения вилки и допустимые режимы работы. При подключении следует учитывать ограничения по току на каждый контакт и суммарную нагрузку на разъем.

Конструкция и особенности

Корпус разъема выполнен из алюминиевого сплава, что обеспечивает легкость и прочность изделия. Контакты имеют серебряное покрытие, которое повышает проводимость и защищает их от коррозии. Вилка оснащена прямым патрубком.

Подключение проводов выполняется пайкой. Фиксация соединения осуществляется с помощью накидной гайки. Предусмотрена возможность дополнительного фиксирования с помощью скобы, которая предотвращает случайное отключение разъема.

Изделие относится к негерметичным соединителям, поэтому его применение должно соответствовать условиям эксплуатации, указанным для данной серии. Тропикоустойчивое исполнение позволяет использовать разъем при повышенной влажности и в условиях температурных колебаний.

Применение и поставка

Разъем 2РМТ24КПН19Ш1В1В используется в электро- и радиоаппаратуре для коммутации электрических цепей. Он подходит для промышленных и бытовых нужд, где требуется цилиндрический соединитель с 19 контактами и пайкой проводов. При монтаже важно соблюдать полярность, допустимую токовую нагрузку и температурный диапазон.

Товар поставляется в заводской упаковке. Для получения полноценного соединения необходимо использовать соответствующую розетку серии 2РМТ. Перед эксплуатацией следует проверить целостность корпуса, состояние контактов и надежность фиксации накидной гайкой.
