Назначение

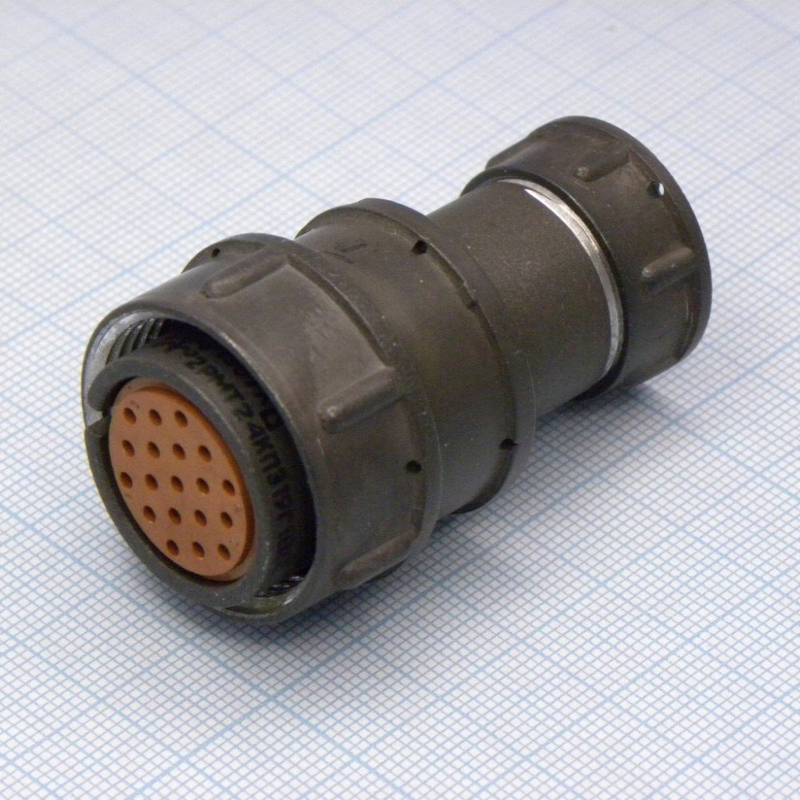

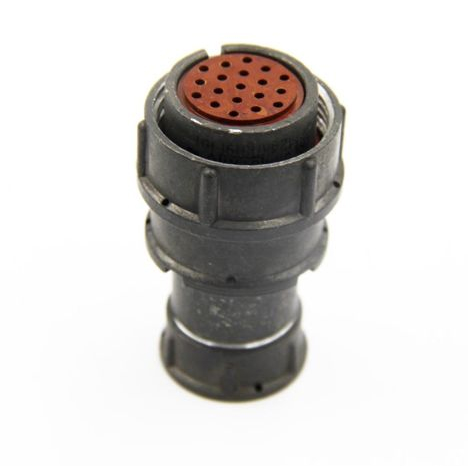

Разъем 2РМТ24КПЭ19Г1В1В представляет собой электрический низкочастотный цилиндрический соединитель, применяемый в радиоэлектронной и радиотехнической аппаратуре. По данным каталога он предназначен для соединения и разъединения электрических цепей, проводов и кабелей, а также для работы в цепях постоянного и переменного тока частотой до 3 МГц.

Изделие относится к негерметичным тропикоустойчивым соединителям. В обозначении указаны кабельное исполнение корпуса, прямой патрубок и исполнение для экранированного кабеля. Часть соединителя обозначена как розетка. Количество контактов — 19.

Подтверждённые технические характеристики

Ниже приведены параметры, указанные для данной модели и серии 2РМТ в предоставленных данных.

• Тип соединителя: негерметичный, тропикоустойчивый.
• Количество контактов: 19.
• Номинальное напряжение: 560 В, амплитудное значение.
• Рабочий ток на контакт диаметром 1,0 мм: от 5 до 8 А.
• Рабочий ток на контакт диаметром 1,5 мм: от 7 до 15 А.
• Рабочий ток на контакт диаметром 2,0 мм: до 18 А.
• Рабочий ток на контакт диаметром 3,0 мм: до 32 А.
• Сопротивление изоляции: не менее 1000 МОм.
• Сопротивление электрического контакта: не более 5 мОм для контакта диаметром 1,0 мм.
• Максимальная температура окружающей среды: 100 °C.

В условном обозначении сочетание 1 указывает на то, что все контакты имеют диаметр 1,0 мм. Покрытие контактов В — серебряное. Эти сведения важны при подборе ответной части и оценке допустимой токовой нагрузки.

Конструкция и структура обозначения

Соединитель состоит из двух частей — вилки и розетки, которые могут быть приборными, блочными или кабельными. В данной модели часть соединителя обозначена как розетка. Сочленение выполняется с помощью резьбы, что обеспечивает надежное соединение.

Структура условного обозначения по данным каталога расшифровывается следующим образом:

• 2РМТ — тип соединителя;
• 24 — размер корпуса;
• К — кабельный вид корпуса;
• П — прямой патрубок;
• Э — исполнение для экранированного кабеля;
• 19 — количество контактов;
• Г — часть соединителя, розетка;
• 1 — сочетание контактов, все контакты диаметром 1,0 мм;
• В — серебряное покрытие контактов;
• 1 — максимальная температура окружающей среды 100 °C.

Применение и условия эксплуатации

Разъем применяется для соединения и разъединения электрических цепей, проводов и кабелей в устройствах электроники и радиотехники. Он подходит для работы в цепях постоянного и переменного тока частотой до 3 МГц. Тропикоустойчивое исполнение позволяет использовать изделие в различных климатических условиях, а конструкция серии 2РМТ рассчитана на условия с вибрацией и механическими нагрузками.

При подборе следует учитывать количество контактов, диаметр контактов, номинальное напряжение, токовую нагрузку и тип корпуса. Для данной модели все контакты имеют диаметр 1,0 мм, поэтому рабочий ток на контакт составляет от 5 до 8 А. Серебряное покрытие контактов и низкое сопротивление электрического контакта способствуют стабильности соединения в предусмотренных условиях эксплуатации.

Упаковка и приёмка

Товар поставляется в заводской упаковке. Приёмка изделия — «ОТК». Артикул — 7554. Перед монтажом рекомендуется проверить целостность корпуса, состояние контактов и соответствие обозначения требованиям конкретного устройства.
