Назначение разъёма ОС 2РМТ24КПЭ19Г1В1Л «ОТК»

ОС 2РМТ24КПЭ19Г1В1Л «ОТК» — это электрический разъём цилиндрического типа из серии 2РМТ, предназначенный для низкочастотных соединений в цепях постоянного и переменного тока с рабочими частотами до 3000 кГц. Изделие применяется там, где требуется надёжная коммутация электрических цепей в составе приборных и кабельных систем.

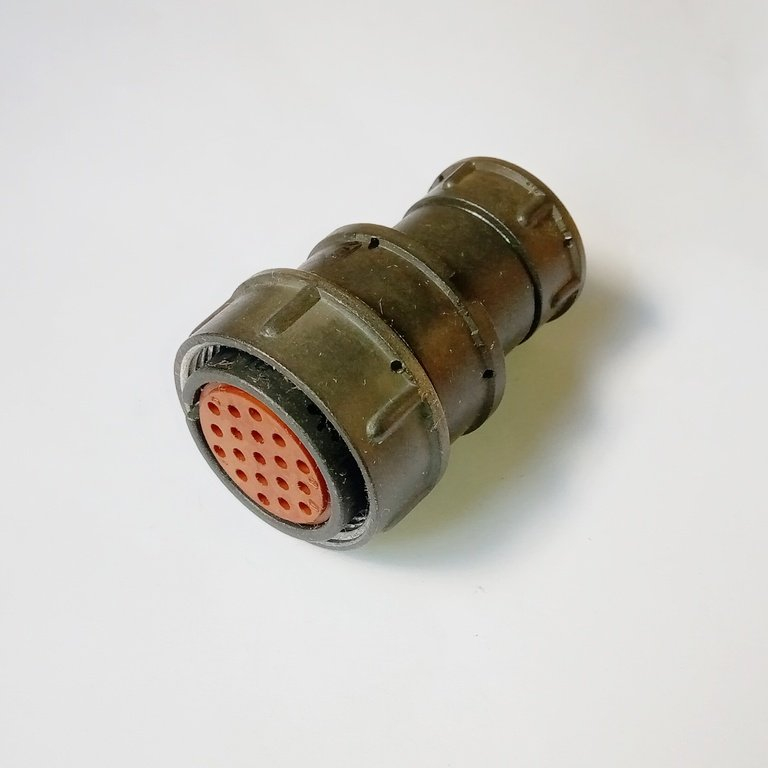

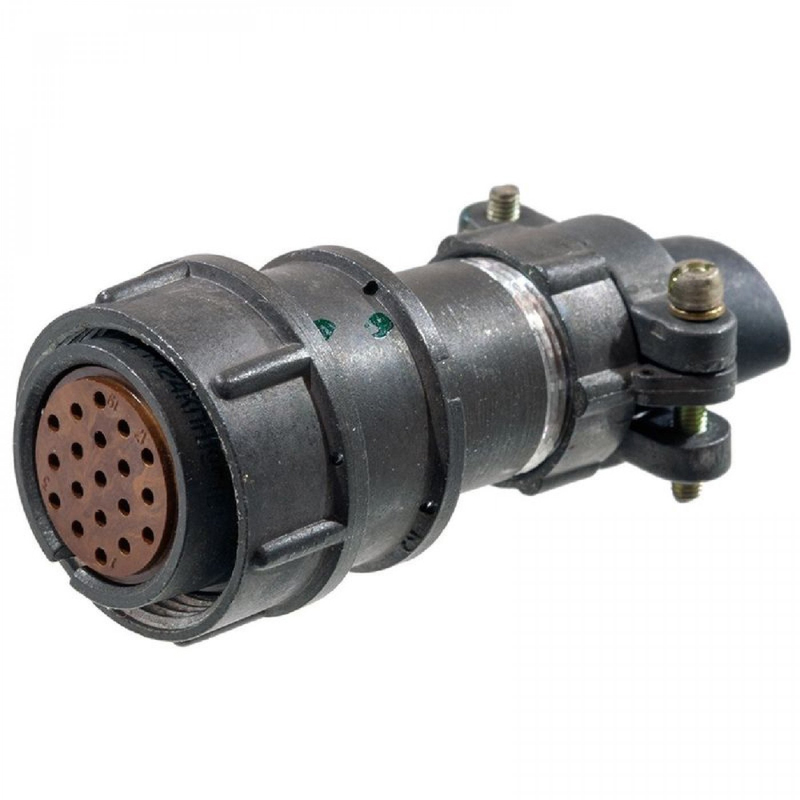

Разъём представляет собой кабельную розетку с резьбовым соединением и одношпоночной поляризацией, что обеспечивает правильную ориентацию ответной части при сочленении и исключает ошибочное подключение. Исполнение с приёмкой «ОТК» подтверждает, что изделие прошло контроль качества на предприятии-изготовителе.

Основные технические характеристики

Ниже перечислены подтверждённые параметры изделия, заявленные для данной модели.

• Тип изделия: кабельная розетка цилиндрического типа.
• Посадочный диаметр корпуса: 24 мм.
• Количество контактов: 19.
• Диаметр контактов: 1 мм.
• Тип соединения: резьбовое, с одношпоночной поляризацией.
• Максимальное рабочее напряжение: до 560 В.
• Токовая нагрузка на контакт: до 7 А.
• Сопротивление изоляции: не менее 1000 МОм.
• Рабочий диапазон температур: от минус 60 до плюс 100 градусов Цельсия.
• Кратковременный нагрев: до плюс 150 градусов Цельсия.
• Минимальная наработка: 5000 часов.
• Срок хранения: 25 лет.
• Количество сочленений: до 500.

Конструкция и маркировка

Обозначение разъёма содержит сведения о его исполнении и конструктивных особенностях. Корпус имеет прямой патрубок, обозначенный буквой П, и гайку для экранированного кабеля, что соответствует индексу Э. Контакты выполнены с серебряным покрытием, обозначенным буквой В, и рассчитаны на теплостойкость 100 градусов Цельсия, что отражено индексом 1.

Суффикс «Л» указывает на левое исполнение розетки. Аббревиатура «ОС» обозначает особое исполнение изделия. Приёмка «ОТК» означает, что партия прошла заводской контроль отдела технического контроля.

Условия эксплуатации и применение

Разъём подходит для эксплуатации в условиях пониженного давления и имеет всеклиматическое исполнение. Конструкция обеспечивает герметичность и устойчивость к вибрационным нагрузкам, что важно для ответственных узлов.

Изделие применяется в приборных и кабельных системах для надёжного соединения электрических цепей. Основные области использования включают авиационную технику, промышленное оборудование и системы HVAC, где предъявляются повышенные требования к стабильности контакта и стойкости к внешним воздействиям.
