2РМТБ10Г1

Цена:

2950 ₽

Технические характеристики

2РМТБ10Г1

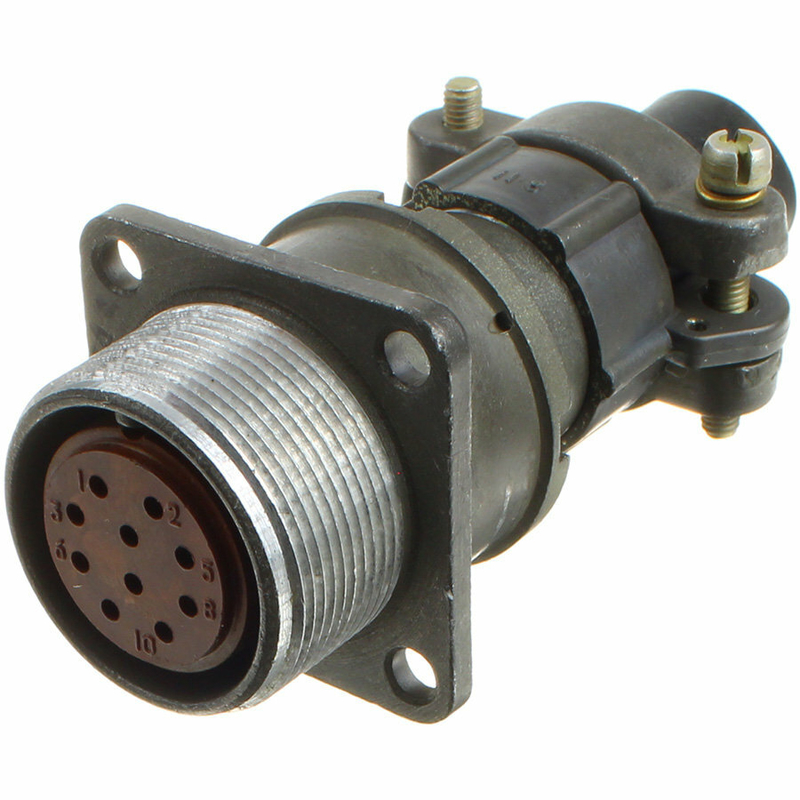

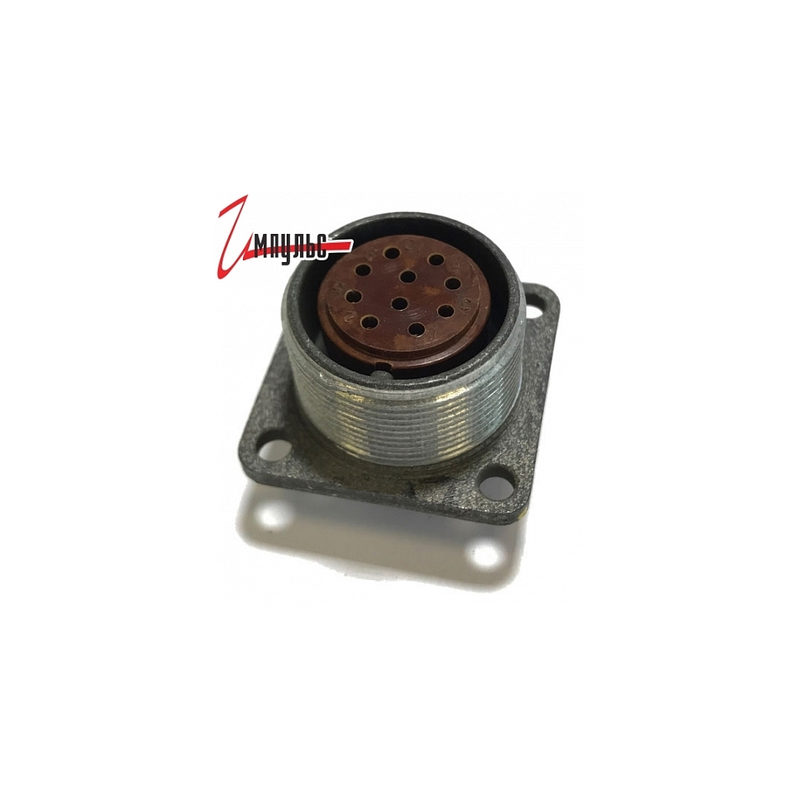

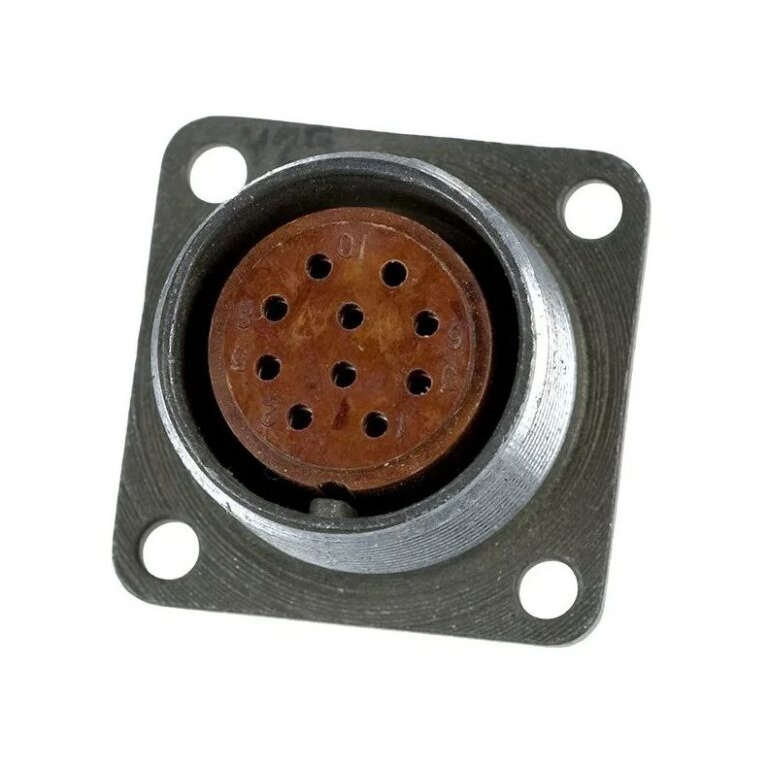

2РМТБ10Г1 — это разъем цилиндрический низкочастотный негерметичный из серии 2РМТ, предназначенный для соединения электрических цепей постоянного и переменного тока (частотой до 3 МГц). Он представляет собой блочную (приборную) розетку с 10 контактами диаметром 1 мм, теплостойкостью до +100 °С и одношпоночным соединением.

Основные характеристики

Максимальное рабочее напряжение достигает 560 В, токовая нагрузка на один контакт — до 7 А, суммарная на соединитель — до 58 А. +1
Сопротивление контактов — не более 5 мОм, сопротивление изоляции — не менее 1000–5000 МОм, электрическая прочность — 1850 В. +1
Габариты: примерно 30×30×25 мм, масса — до 21 г, усилие расчленения — не более 117,7 Н.

Условия эксплуатации

Работает в диапазоне температур от -60 до +100 °С (смена температур до +180 °С), при влажности до 98% (+35 °С) и всеклиматическом исполнении В2.1. +1
Выдерживает вибрацию (1–5000 Гц, до 490 м/с²), акустический шум (до 170 дБ), удары (до 5000 м/с²) и линейное ускорение до 2000 м/с². +1
Количество сочленений-расчленений — 500, срок службы — до 25 лет, наработка — минимум 5000 часов.

Описание

Назначение

2РМТБ10Г1 — это цилиндрический низкочастотный негерметичный разъём из серии 2РМТ, предназначенный для соединения электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие выполнено в виде блочной (приборной) розетки и применяется там, где требуется компактное и надёжное электрическое соединение с фиксированным числом контактов.

Разъём артикула 4298 относится к категории 2РМТ и используется в составе электрооборудования, приборных панелей и кабельных сборок. Негерметичное исполнение означает, что изделие не предназначено для работы в условиях прямого воздействия воды или агрессивных сред, однако оно рассчитано на эксплуатацию при повышенной влажности воздуха.

Конструктивные особенности и технические характеристики

Розетка имеет 10 контактов диаметром 1 мм. Соединение с ответной частью — одношпоночное, что обеспечивает правильную ориентацию при сочленении и исключает ошибку подключения. Конструкция рассчитана на теплостойкость до +100 °С.

Основные электрические параметры:

максимальное рабочее напряжение — до 560 В;
токовая нагрузка на один контакт — до 7 А;
суммарная токовая нагрузка на соединитель — до 58 А;
сопротивление контактов — не более 5 мОм;
сопротивление изоляции — не менее 1000–5000 МОм;
электрическая прочность — 1850 В.

Габаритные размеры составляют примерно 30 на 30 на 25 мм, масса — до 21 г. Усилие расчленения — не более 117,7 Н. Количество циклов сочленения-расчленения — 500.

Условия эксплуатации

Разъём работает в диапазоне температур от минус 60 до плюс 100 °С, при этом допускается смена температур до плюс 180 °С. Влажность воздуха может достигать 98 % при температуре плюс 35 °С. Исполнение — всеклиматическое В2.1.

Изделие выдерживает следующие механические воздействия:

вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 490 м/с²;
акустический шум уровнем до 170 дБ;
удары с ускорением до 5000 м/с²;
линейное ускорение до 2000 м/с².

Срок службы разъёма — до 25 лет, наработка — не менее 5000 часов.

Применение

Благодаря сочетанию компактных размеров, широкого диапазона рабочих температур и стойкости к вибрационным и ударным нагрузкам, розетка 2РМТБ10Г1 подходит для использования в приборах и устройствах, где требуется соединение цепей постоянного и переменного тока. Типичные области применения — электрооборудование, пульты управления, измерительная техника и кабельные сборки, эксплуатируемые в сложных климатических условиях.

Перед установкой следует учитывать негерметичность исполнения и не допускать прямого попадания влаги на контакты. Одношпоночное соединение упрощает монтаж и снижает риск повреждения контактов при подключении ответной части.
