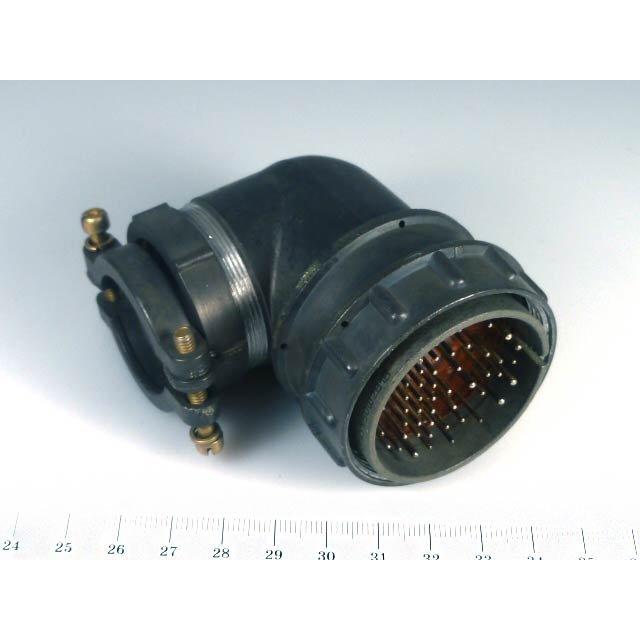

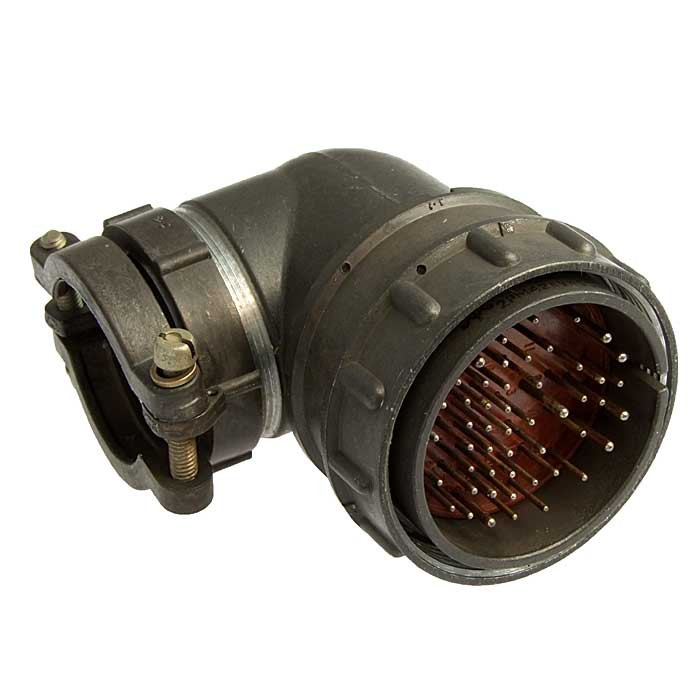

Назначение разъёма 2РМТ42КУН50Ш2В1В

2РМТ42КУН50Ш2В1В производства «Элекон» — это кабельная вилка из серии цилиндрических низкочастотных разъёмов 2РМТ. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц при объёмном монтаже. Разъём применяется там, где требуется надёжное механическое соединение и стабильный электрический контакт в составе кабельных сборок и жгутов.

Конструкция рассчитана на эксплуатацию в сложных условиях: всеклиматическое исполнение (литера В в обозначении) допускает работу при воздействии влаги, перепадов температур, вибрации, акустического шума и ударных нагрузок.

Подтверждённые технические особенности

Контактная система

• Количество контактов — 50; применяются контакты диаметром 1 мм и 1,5 мм.
• Максимальная токовая нагрузка: до 4 А на контакт диаметром 1 мм и до 8 А на контакт диаметром 1,5 мм.
• Суммарный ток на соединитель — до 190 А.
• Сопротивление контактов: не более 5 мОм для контактов диаметром 1 мм и не более 2,5 мОм для контактов диаметром 1,5 мм.
• Сопротивление изоляции — не менее 5000 МОм.

Электрические параметры

• Максимальное рабочее напряжение — от 560 до 700 В.
• Испытательное напряжение — от 1850 до 2300 В в нормальных условиях.
• Рабочая частота цепей — до 3 МГц.

Условия эксплуатации

• Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия.
• Влажность — до 98 процентов при температуре плюс 25 градусов Цельсия.
• Смена температур — до плюс 180 и минус 60 градусов Цельсия.
• Вибрация — до 5000 Гц при ускорении до 490 метров на секунду в квадрате.
• Акустический шум — до 170 дБ.
• Удары — до 5000 метров на секунду в квадрате.

Механическое исполнение

• Тип соединения — резьбовое.
• Имеется угловой патрубок для кабеля.
• Посадочный диаметр — 42 мм.

Применение и монтаж

Разъём 2РМТ42КУН50Ш2В1В применяется в составе кабельных вилок для объёмного монтажа, то есть для соединения проводников внутри корпусов приборов, блоков и стоек, где требуется компактная цилиндрическая коммутация большого числа цепей. Угловой патрубок облегчает подвод кабеля под углом и снижает нагрузку на зону присоединения.

Резьбовое соединение обеспечивает механическую фиксацию ответной части и устойчивость к вибрационным и ударным воздействиям. Сочетание 50 контактов двух типоразмеров позволяет одновременно передавать сигнальные и силовые цепи в пределах одного соединителя, что делает изделие удобным для многоканальных сборок.

Всеклиматическое исполнение и расширенный температурный диапазон определяют применение разъёма в аппаратуре, работающей на открытом воздухе и в неотапливаемых помещениях, а также в условиях повышенной влажности. Устойчивость к акустическому шуму до 170 дБ и вибрации до 5000 Гц подтверждает пригодность изделия для тяжёлых условий эксплуатации.

Обозначение и идентификация

Наименование 2РМТ42КУН50Ш2В1В построено по стандартной схеме серии 2РМТ и указывает на тип разъёма, посадочный диаметр 42 мм, количество и тип контактов, а также на всеклиматическое исполнение. Артикул изделия — 50468, категория — 2РМТ, производитель — «Элекон», год — 2017.

Перед установкой рекомендуется проверить целостность контактов, состояние резьбовой пары и уплотнений, а также соответствие числа и типоразмеров контактов требованиям конкретной схемы. Соединение следует затягивать без чрезмерного усилия, чтобы не повредить резьбу и корпусные детали.
