Назначение соединителя

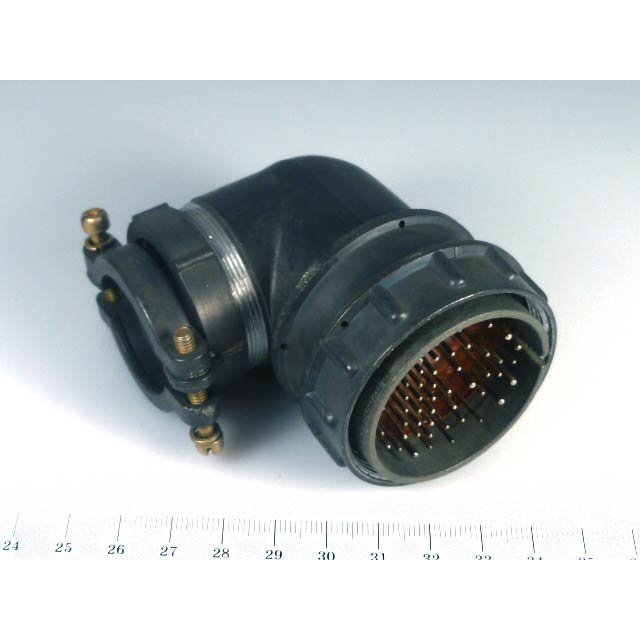

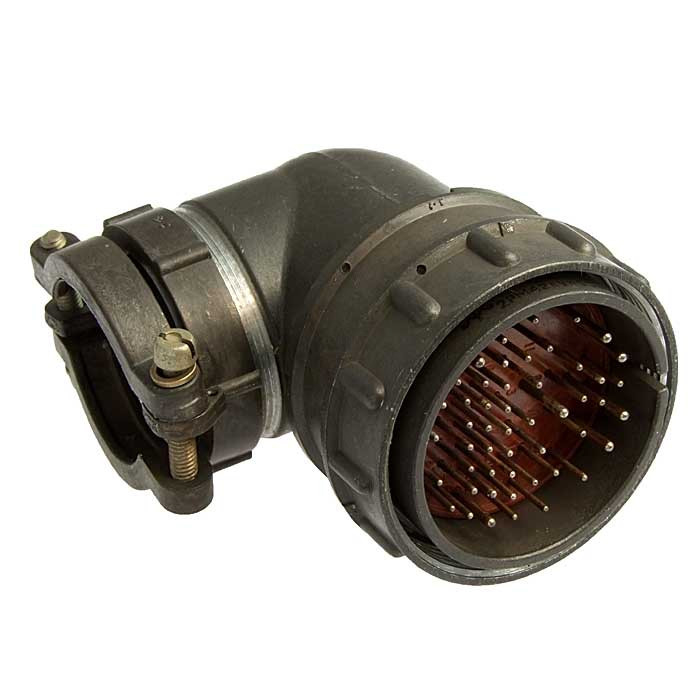

Соединитель 2РМТ42КУН50Ш2В1В ОС представляет собой кабельную вилку с угловым патрубком, рассчитанную на применение в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие относится к серии 2РМТ и предназначено для коммутации многопроводных линий в условиях, где требуется повышенная механическая прочность, устойчивость к вибрациям и стабильный электрический контакт.

Конструкция рассчитана на монтаж неэкранированного кабеля. Угловое исполнение патрубка позволяет прокладывать кабель сбоку от оси соединителя, что удобно при ограниченном пространстве и плотной компоновке оборудования. Вилка применяется как ответная часть для кабельной или приборной розетки соответствующего типоразмера и сочетания контактов.

Данный разъём относится к особо стойким вариантам серии, что подтверждается расширенным диапазоном допустимых внешних воздействий и увеличенной минимальной наработкой. Он подходит для стационарной и подвижной аппаратуры, работающей в сложных климатических и механических условиях.

Подтверждённые особенности и технические параметры

Изделие имеет условный размер корпуса 42, кабельный корпус, угловой патрубок и гайку патрубка для неэкранированного кабеля. В конструкции предусмотрено 50 контактов двух диаметров: 1,0 мм и 1,5 мм. Контакты имеют серебряное покрытие, обозначаемое индексом В в наименовании. Теплостойкость составляет 100 градусов Цельсия, климатическое исполнение — всеклиматическое.

Электрические характеристики

• Максимальная токовая нагрузка на одиночный контакт диаметром 1,0 мм — 4 А.
• Максимальная токовая нагрузка на одиночный контакт диаметром 1,5 мм — 8 А.
• Суммарная токовая нагрузка на соединитель — 190 А.
• Максимальное рабочее напряжение — 560 В и 700 В в зависимости от сочетания контактов.
• Максимальное испытательное напряжение в нормальных условиях — 1850 В и 2300 В в зависимости от сочетания контактов.
• Сопротивление контактов диаметром 1,0 мм — не более 5 мОм.
• Сопротивление контактов диаметром 1,5 мм — не более 2,5 мОм.
• Сопротивление изоляции — не менее 5000 МОм.

Механические и эксплуатационные параметры

• Усилие расчленения соединителей — не более 539,6 Н (что соответствует 55 кгс).
• Минимальная наработка — 1000 часов.
• Число сочленений-расчленений — 500 циклов.
• Минимальный срок сохраняемости — 15 лет.

Соединитель выдерживает синусоидальную вибрацию в диапазоне частот от 1 Гц до 5000 Гц при амплитуде ускорения 490 метров на секунду в квадрате. Допустимое пиковое ударное ускорение достигает 5000 метров на секунду в квадрате. Эти показатели подтверждают возможность применения разъёма на подвижных объектах и в оборудовании, подверженном значительным механическим нагрузкам.

Условия эксплуатации и применение

Диапазон рабочих температур среды составляет от минус 60 до плюс 100 градусов Цельсия. Изделие выдерживает смену температур от плюс 180 до минус 60 градусов Цельсия. Допустимая повышенная относительная влажность достигает 98 процентов при температуре плюс 25 градусов Цельсия.

Благодаря всеклиматическому исполнению и серебряному покрытию контактов соединитель пригоден для работы в условиях повышенной влажности, резких перепадов температур и длительного хранения. Особо стойкое исполнение обеспечивает стабильность электрических параметров и механической фиксации при многократных переподключениях.

Разъём используется в промышленной электронике, измерительной аппаратуре, системах управления и силовых цепях, где требуется надёжное разъёмное соединение большого числа проводников с умеренными токами и напряжениями. Угловой кабельный ввод упрощает трассировку жгутов и снижает нагрузку на места пайки или обжима контактов.
