Назначение и область применения

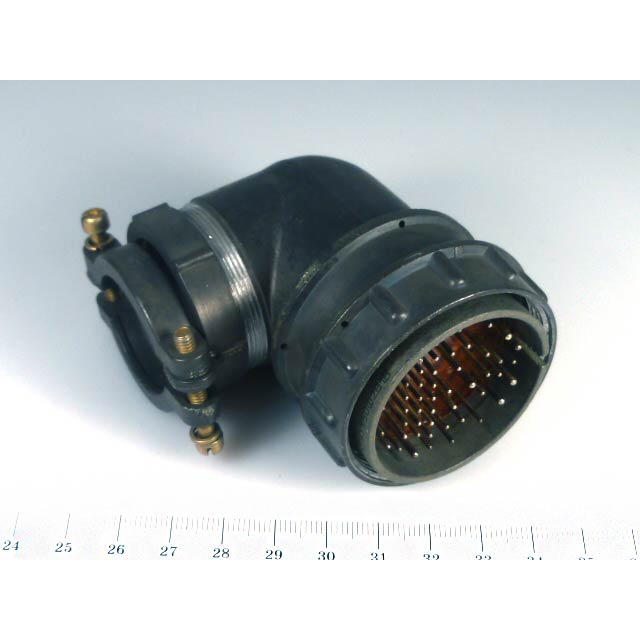

Кабельная вилка 2РМТ42КУН50Ш2В1В «5» представляет собой цилиндрический низкочастотный соединитель серии 2РМТ, предназначенный для коммутации электрических цепей переменного и постоянного тока. Изделие оснащено угловым патрубком для неэкранированного кабеля, что обеспечивает удобный вывод проводника под прямым углом к оси разъёма и позволяет эффективно компоновать оборудование в условиях ограниченного монтажного пространства.

Соединитель ориентирован на применение в аппаратуре внутреннего монтажа, где требуется высокая плотность контактных соединений в сочетании с устойчивостью к внешним воздействующим факторам. Благодаря всеклиматическому исполнению В1В по ГОСТ 15150-69 вилка может эксплуатироваться в различных климатических зонах, включая районы с тропическим климатом. Категория качества «5» подтверждает соответствие изделия требованиям ТУ ГЕ0.364.126ТУ.

Типичные сферы использования соединителя включают промышленную электронику, измерительное оборудование, системы автоматизации, приборы специального назначения и другие устройства, где важны надёжность контактной группы, стойкость к вибрационным и ударным нагрузкам, а также стабильность электрических параметров в течение длительного срока службы.

Технические характеристики и конструктивные особенности

Вилка 2РМТ42КУН50Ш2В1В «5» имеет 50 контактов, распределённых по двум типоразмерам: контакты диаметром 1 мм рассчитаны на ток 4 А, а контакты диаметром 1,5 мм — на ток 8 А. Суммарная допустимая токовая нагрузка соединителя составляет 190 А. Такое сочетание контактов обеспечивает гибкость при проектировании электрических схем, позволяя одновременно подводить как сигнальные, так и силовые цепи в одном корпусе.

• Максимальное рабочее напряжение: 560 В (постоянный ток) или 700 В (переменный ток)
• Испытательное напряжение в нормальных условиях: до 2300 В
• Сопротивление контактов диаметром 1 мм: не более 5 мОм
• Сопротивление контактов диаметром 1,5 мм: не более 2,5 мОм
• Сопротивление изоляции: не менее 5000 МОм
• Теплостойкость: до 100 °C
• Вибрационная стойкость: 1–5000 Гц при ускорении 490 м/с²
• Ударная стойкость: до 5000 м/с²
• Стойкость к линейному ускорению: 2000 м/с²

Контактные поверхности имеют серебряное покрытие (обозначение «В»), которое снижает переходное сопротивление, улучшает проводимость и обеспечивает стабильность соединения при многократных сочленениях и расчленениях. Корпус размера 42 выполнен из материалов, устойчивых к воздействию повышенной влажности и температурных перепадов в соответствии с исполнением В1В.

Расшифровка обозначения и маркировка

Обозначение изделия содержит полную информацию о его конструктивных особенностях и принадлежности к серии. Понимание структуры маркировки позволяет безошибочно идентифицировать соединитель при подборе ответной части или замене.

1. 2РМТ — тип соединителя, тропикоустойчивое исполнение
2. 42 — размер корпуса
3. КУН — кабельная угловая неэкранированная вилка
4. 50 — число контактов
5. Ш — вилка
6. 2 — сочетание контактов по диаметрам
7. В — серебряное покрытие контактов
8. 1В — исполнение по ГОСТ 15150-69

Артикул изделия — 4280. Он используется для однозначной идентификации позиции в учётных системах и при формировании заказов. Наличие категории качества «5» и указание на соответствие ТУ ГЕ0.364.126ТУ являются подтверждением заводской приёмки и контроля параметров.

Условия эксплуатации

Соединитель предназначен для стационарного монтажа внутри аппаратуры и рассчитан на длительную работу в цепях переменного и постоянного тока при соблюдении предельных электрических параметров. Диапазон рабочих температур определяется теплостойкостью конструкции — до 100 °C. Исполнение В1В гарантирует сохранение характеристик при воздействии климатических факторов, характерных как для умеренного, так и для тропического климата.

Высокие показатели вибрационной и ударной стойкости, а также устойчивость к линейным ускорениям позволяют применять вилку в оборудовании, подвергающемся динамическим нагрузкам: на транспорте, в промышленных установках, в подвижных узлах технологических линий и в аппаратуре, работающей в условиях механических воздействий.

При монтаже следует учитывать, что угловой патрубок предполагает подключение неэкранированного кабеля. Прокладка и фиксация кабеля должны исключать натяжение контактов и обеспечивать сохранение целостности соединения в течение всего срока службы. Правильный подбор ответной части и соблюдение схемы распайки контактов являются обязательными условиями корректной работы соединителя.
