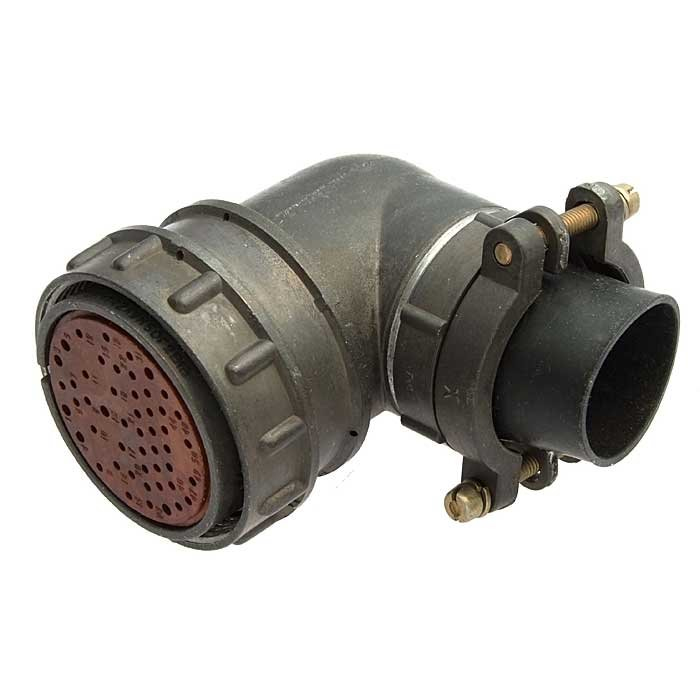

2РМТ42КУН50Г2В1В «ОС» — это кабельная розетка цилиндрического низкочастотного соединителя серии 2РМТ с угловым кожухом под неэкранированный кабель.

Основные характеристики

Соединитель имеет 50 контактов (43 диаметром 1 мм и 7 диаметром 1,5 мм), выполнен из латуни ЛС59-1 с серебряным покрытием (Г2), теплостойкостью до 100°C (В1) и всеклиматическим исполнением В2.1. Максимальное рабочее напряжение — 700 В для контактов 1 мм и 560 В для 1,5 мм, рабочий ток — до 4 А и 8 А соответственно. Диапазон температур от -60 до +100°C, устойчивость к вибрации до 50g (1-5000 Гц), ударам до 1000g многократным и 2000g одиночным.

Эта розетка предназначена для работы в цепях постоянного и переменного тока (до 3 МГц) в любых положениях, с ресурсом 500 сочленений-расчленений и наработкой до 15 000 часов.

Конструкция и монтаж

Корпус из алюминиевого сплава А-22 с анодированием (серый цвет), изолятор — карболит (коричневый), посадочный диаметр 42 мм, габариты 74×60×49 мм. Монтаж электрический — пайка, механический — объемный, с резьбовым сочленением и одношпоночной поляризацией. Категория качества «ОС» соответствует особым требованиям надежности по ТУ ГЕ0.364.126.

Применение

Используется в промышленных и специальных системах для надежного соединения кабелей в жестких условиях: высокая влажность (98% при +40°C), пониженное давление до 10^{-12} Па, акустические шумы до 170 дБ. Производители — заводы типа «Элекон».
