2РМТ42КУН50Г2В1В «ОС» — это цилиндрический электрический соединитель (розетка) серии 2РМТ, предназначенной для работы в цепях постоянного и переменного тока частотой до 3 МГц. Обозначение «ОС» относится к категории‑приёмке изделия (ОСМ/ОС), применяемой в военных и ответственных технических комплексах.

Основное назначение и конструкция

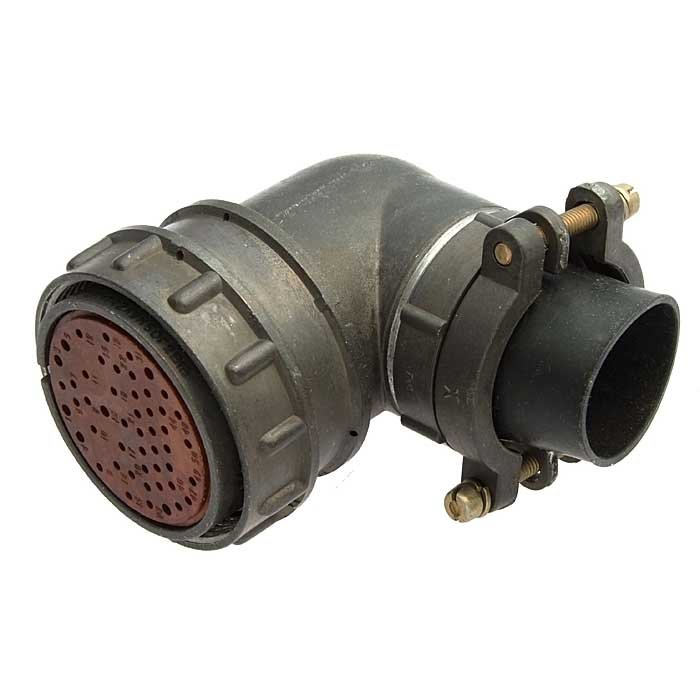

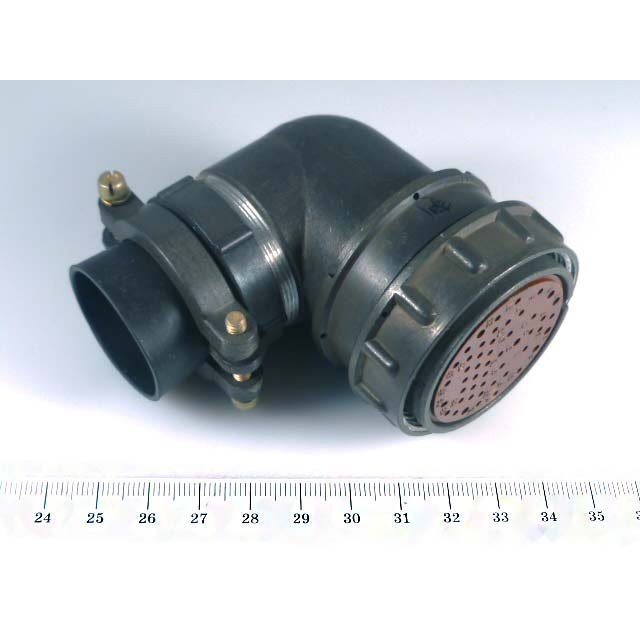

Соединитель 2РМТ42КУН50Г2В1В — это кабельная розетка с угловым кожухом («КУН»), рассчитанная на 50 контактов, встроенная в корпус с резьбовой фиксацией и байонетным или резьбовым замком для сочленения с вилкой из той же серии. Корпус и контактный блок выполнены в всеклиматическом исполнении «В1В», что обеспечивает устойчивость к влажности, перепадам температур и перепадам давления.

Контакты и электрические параметры

Контакты разъёма имеют диаметр 1 мм и 1,5 мм; типоразмер 42 означает наружный диаметр контактного корпуса порядка 42 мм. По типовым данным для 50‑контактных 2РМТ‑разъёмов:

• максимальная рабочая амплитуда напряжения на контактах — до нескольких сотен вольт (например, порядка 560–700 В);

• допустимая токовая нагрузка на отдельный контакт — примерно 4 А для диаметра 1 мм и 8 А для 1,5 мм;

• сопротивление изоляции в нормальных условиях — не менее 5000 МОм, сопротивление контакта — порядка единиц мОм до 5 мОм.

Климатические и механические характеристики

Рабочий диапазон температур окружающей среды для исполнения «В1В» обычно составляет примерно от −60 до +100 °C, смена температур — до +150 °C. Соединитель выдерживает воздействия вибрации, одиночных и многократных ударов, а также пониженного давления (до порядка мм рт. ст.), что делает его пригодным для авиационной, ракетной и другой ответственной техники.

Категория «ОС» и условия эксплуатации

Категория приёмки «ОС» (ОСМ/ОС) означает повышенные требования к контролю качества, надёжности и ресурсу, что важно для заказчика оборонно‑промышленного сектора. Минимальный ресурс наработки для аналогичных типоразмеров 2РМТ обычно задаётся порядка 5000 часов при не менее чем 500 сочленений‑расчленений, при этом срок сохраняемости достигает 25 лет.
