Назначение и область применения

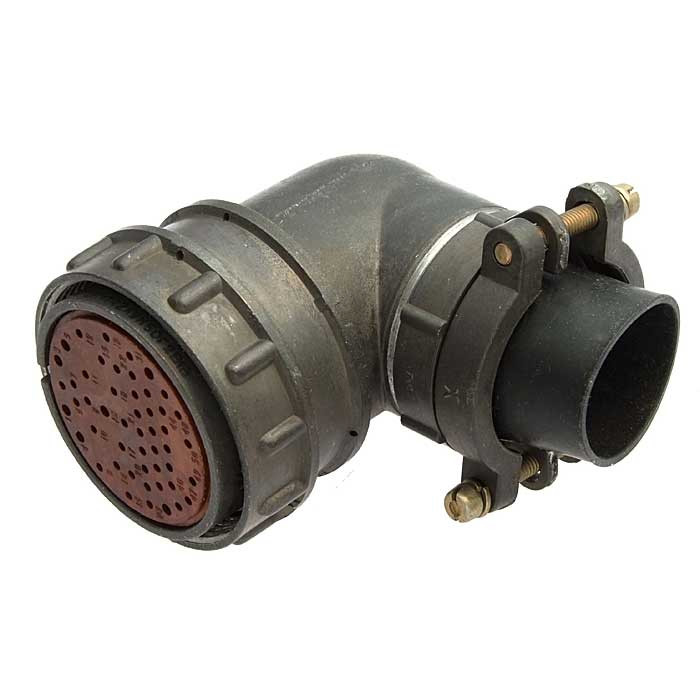

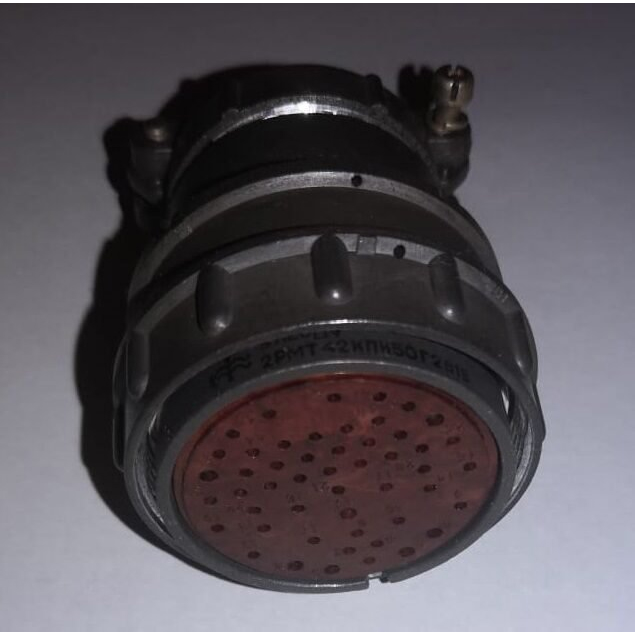

2РМТ42КУН50Г2В1В — это кабельная розетка цилиндрического низкочастотного соединителя серии 2РМТ производства компании Элекон. Изделие предназначено для надежного электрического соединения в цепях постоянного и переменного тока частотой до 3 МГц. Такие разъемы используются в различных электротехнических системах, включая военную и промышленную технику, для внутренних объемных соединений.

Серия 2РМТ обеспечивает прочность и долговечность в условиях вибраций и агрессивных сред. Модель часто применяется в паре с соответствующими вилками для кабельного подключения.

Конструкция и технические особенности

Разъем имеет условный размер корпуса 42 мм и рассчитан на 50 контактов: 43 контакта диаметром 1 мм и 7 контактов диаметром 1,5 мм. Материал изолятора — карболит, корпус выполнен из металла. Монтаж осуществляется пайкой, а тип патрубка — угловой (КУН) для неэкранированного кабеля.

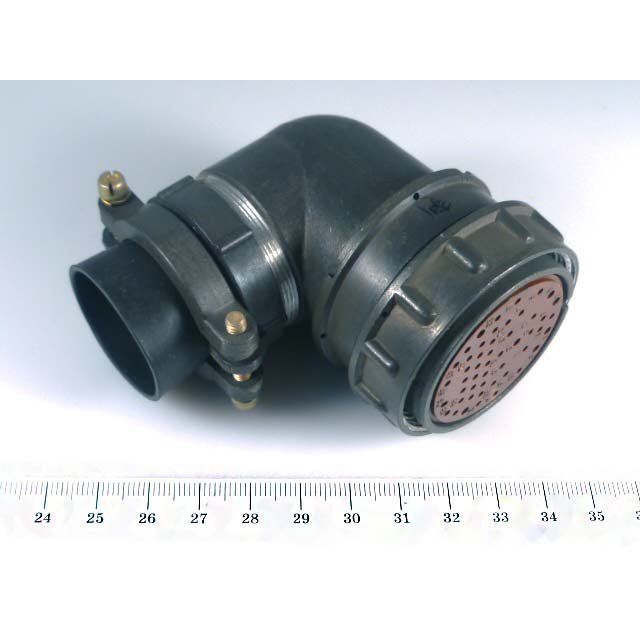

Габариты розетки составляют примерно 48 мм в ширину, 74 мм в длину и 66,1 мм в высоту. Она теплостойкая до 100 градусов Цельсия, негерметичная, с резьбовой фиксацией и тропикоустойчивым исполнением.

Основные характеристики

• Тип изделия: кабельная розетка цилиндрического низкочастотного соединителя
• Серия: 2РМТ
• Производитель: Элекон
• Условный размер корпуса: 42 мм
• Количество контактов: 50 (43 диаметром 1 мм и 7 диаметром 1,5 мм)
• Материал изолятора: карболит
• Материал корпуса: металл
• Способ монтажа: пайка
• Тип патрубка: угловой (КУН) для неэкранированного кабеля
• Частотный диапазон: до 3 МГц
• Теплостойкость: до 100 градусов Цельсия
• Герметичность: негерметичная
• Фиксация: резьбовая
• Исполнение: тропикоустойчивое
• Соответствие стандартам: ГЕ0.364.126ТУ

Применение и совместимость

Розетка применяется для внутренних объемных соединений в электротехнических системах. Благодаря тропикоустойчивому исполнению и теплостойкости до 100 градусов Цельсия она подходит для эксплуатации в сложных условиях. Резьбовая фиксация обеспечивает надежное удержание соединения при вибрациях.

Модель соответствует стандартам ГЕ0.364.126ТУ и используется в паре с соответствующими вилками для кабельного подключения. Угловой патрубок типа КУН предназначен для неэкранированного кабеля.

Условия эксплуатации

1. Работа в цепях постоянного и переменного тока частотой до 3 МГц.
2. Применение в военной и промышленной технике.
3. Эксплуатация при температуре до 100 градусов Цельсия.
4. Использование в условиях вибраций и агрессивных сред благодаря тропикоустойчивому исполнению.

Комплектация и данные каталога

Товар поставляется под артикулом 50467 в категории 2РМТ. Год актуальности данных каталога — 2017. Краткое описание из каталога не указано. Изделие произведено компанией Элекон.
