Назначение и область применения

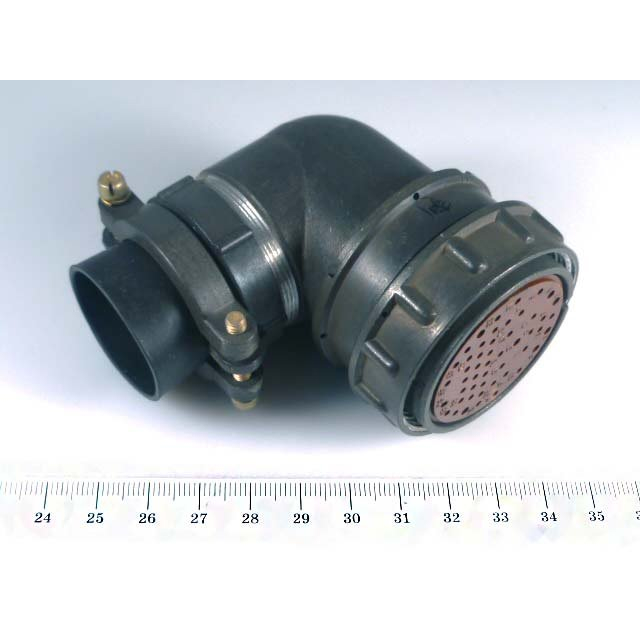

2РМТ42КУН50Г2В1В «5» — электрический низкочастотный цилиндрический разъём типа 2РМТ. В данном исполнении это кабельная розетка с угловым патрубком для неэкранированного кабеля. Изделие относится к соединителям общего назначения и предназначено для работы в цепях постоянного и переменного тока с частотой до 3 МГц.

Разъём применяется в радиоэлектронной и радиотехнической аппаратуре, а также в промышленной и аппаратной технике. Его используют там, где требуется прочное резьбовое соединение, устойчивость к внешним воздействиям и большое число контактов в одном корпусе. Модель подходит для стационарных и кабельных соединений, когда важны надёжность и повторяемость стыковки.

По категории товар отнесён к серии 2РМТ. Артикул изделия — 40422. Производитель в данных карточки не указан. Краткое описание из каталога — «Заводская упаковка».

Расшифровка обозначения

Маркировка 2РМТ42КУН50Г2В1В разбирается по элементам, каждый из которых указывает на особенности исполнения соединителя.

• 2РМТ — серия низкочастотных цилиндрических соединителей.
• 42 — условный размер корпуса.
• К — кабельный корпус.
• У — угловой патрубок.
• Н — исполнение для неэкранированного кабеля.
• 50 — количество контактов.
• Г2 — сочетание контактов.
• В1В — климатическое и конструктивное исполнение, где «В» указывает на всеклиматическое исполнение.

Таким образом, 2РМТ42КУН50Г2В1В «5» представляет собой 50-контактную кабельную розетку серии 2РМТ с угловым выводом, кабельным корпусом для неэкранированного кабеля и всеклиматическим исполнением.

Конструкция и подтверждённые особенности

Соединитель имеет резьбовое сочленение и одношпоночную поляризацию корпуса. Такое решение помогает исключать неправильную стыковку. Контакты выполнены с покрытием серебром; для серии также встречается золото в других исполнениях. Монтаж контактов выполняется обжимкой. Сам соединитель относится к негерметичным изделиям.

Для модели указывают работу в температурном диапазоне примерно от минус 60 °C до плюс 100 °C. Изделие характеризуют стойкостью к вибрации и ударным нагрузкам. Допустимое рабочее напряжение составляет до 560 В или до 700 В в зависимости от режима и источника данных. Токовая нагрузка зависит от диаметра контакта и обычно находится в пределах нескольких ампер на одиночный контакт.

Ключевые особенности модели удобно представить списком:

• низкочастотный цилиндрический разъём серии 2РМТ;
• кабельная розетка с угловым патрубком;
• исполнение для неэкранированного кабеля;
• 50 контактов и сочетание контактов Г2;
• резьбовое сочленение и одношпоночная поляризация;
• серебряное покрытие контактов;
• монтаж контактов обжимкой;
• негерметичное исполнение;
• всеклиматическое исполнение В1В.

Сведения в карточке товара

В характеристиках VirtueMart для 2РМТ42КУН50Г2В1В «5» указаны приемка «5» и год 91. Эти сведения дополняют описание изделия и должны учитываться при подборе разъёма по докуменатции и условиям конкретного проекта.

Применение модели связано с задачами, где нужны цилиндрический низкочастотный соединитель, кабельное исполнение, угловой патрубок и большое число контактов. Изделие подходит для аппаратуры, в которой важны механическая прочность соединения, устойчивость к вибрационным и ударным воздействиям, а также работа в широком температурном диапазоне.
