Назначение

Кабельная розетка 2РМТ42КУН50Г2В1В «5» представляет собой цилиндрический низкочастотный соединитель серии 2РМТ и предназначена для коммутации электрических цепей постоянного и переменного тока в составе аппаратуры, эксплуатируемой в условиях повышенных механических и климатических нагрузок. Изделие обеспечивает разъёмное резьбовое сочленение с ответной вилкой, гарантируя надёжный электрический контакт и защиту от самопроизвольного расчленения при вибрациях и ударах.

Соединитель рассчитан на применение в авиационной и ракетно-космической технике, военной аппаратуре специального назначения, промышленном оборудовании, измерительных комплексах, системах автоматизации и управления, на железнодорожном и морском транспорте, а также в телекоммуникационном оборудовании. Конструкция соответствует требованиям, предъявляемым к низкочастотным соединителям, работающим в жёстких условиях эксплуатации.

Конструкция и материалы

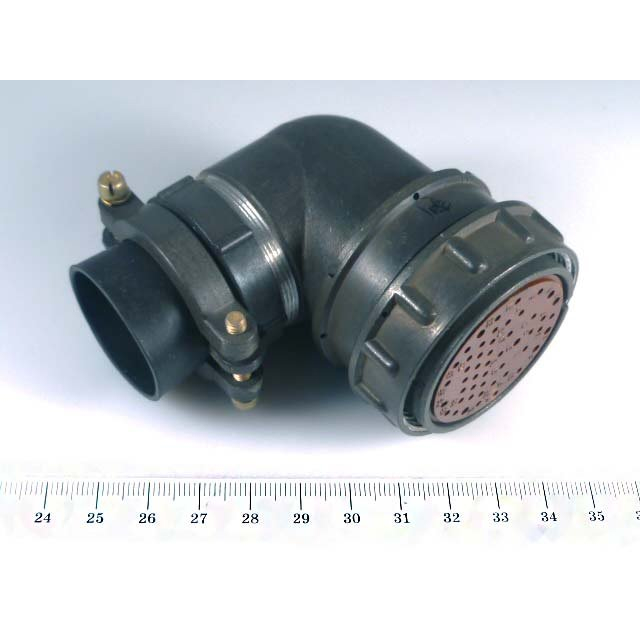

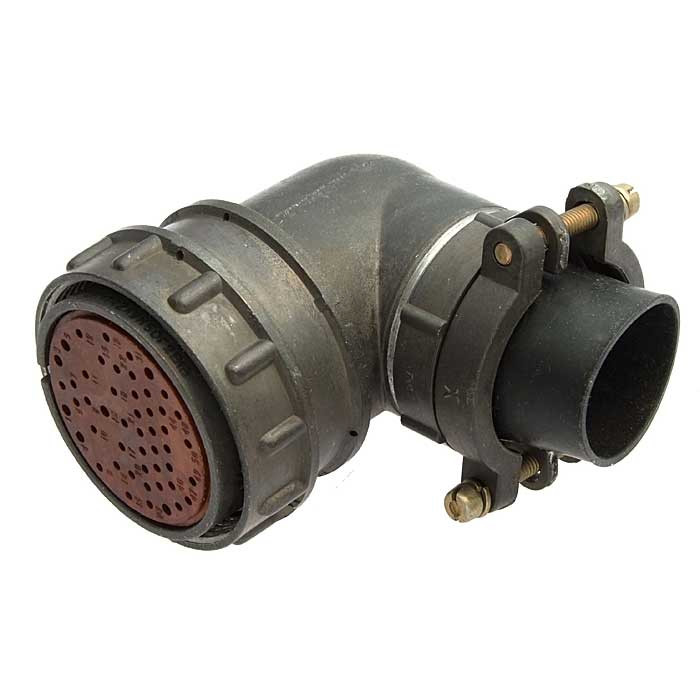

Розетка выполнена в угловом исполнении патрубка и рассчитана на крепление неэкранированного кабеля с помощью гайки. Посадочный диаметр корпуса составляет 42 мм, тип сочленения — резьбовой, поляризация — одношпоночная. Корпус изготовлен из алюминиевого сплава А-22 с анодированием, придающим поверхности серый цвет и повышенную коррозионную стойкость. Изолятор выполнен из карболита коричневого цвета, дополнительно предусмотрена втулка.

Соединитель оснащён пятьюдесятью извлекаемыми контактами, которые монтируются методом пайки. Контактная группа включает:

• 43 контакта диаметром 1 мм;
• 7 контактов диаметром 1,5 мм.

Материал контактов — латунь ЛС59-1, покрытие — серебро, что обеспечивает стабильное переходное сопротивление и устойчивость к окислению в процессе длительной эксплуатации.

Электрические и эксплуатационные характеристики

Рабочее напряжение соединителя составляет до 700 В на постоянном токе и до 560 В на переменном токе. Допустимый рабочий ток зависит от диаметра контактов:

• для контактов диаметром 1 мм — до 9 А;
• для контактов диаметром 1,5 мм — до 16 А.

Сопротивление контактов не превышает 2,5 мОм для контактов диаметром 1 мм и 1,5 мОм для контактов диаметром 1,5 мм. Сопротивление изоляции составляет не менее 5000 МОм. Диапазон рабочих температур для климатического исполнения В1В — от минус 60 до плюс 100 градусов Цельсия. Изделие сохраняет работоспособность при воздействии синусоидальной вибрации и многократных механических ударов, обладает механической износостойкостью не менее 500 циклов сочленения-расчленения. В сочленённом состоянии степень защиты достигает IP67.

Приёмка и изготовление

Изделие выпускается по техническим условиям ГЕ0.364.126, приёмка осуществляется отделом технического контроля. Климатическое исполнение В1В относится к всеклиматическому и предназначено для внутренней установки. Розетка поставляется с приёмкой «5», год выпуска — 2026.
