Назначение разъёма 2РМТ42КУН30Ш2В1В

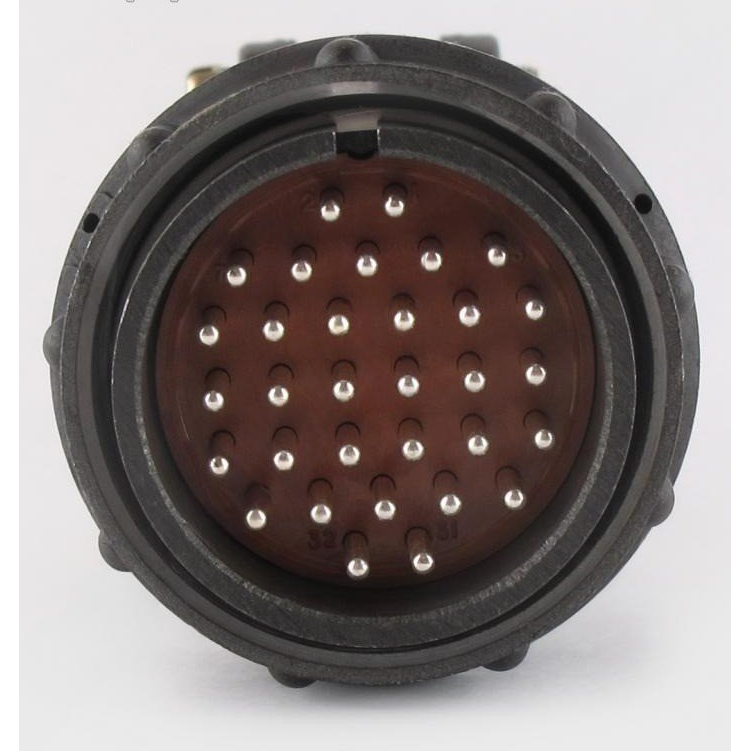

2РМТ42КУН30Ш2В1В — это цилиндрический низкочастотный разъём производства компании Элекон, предназначенный для электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие применяется для коммутации кабельных линий в составе радиоэлектронной аппаратуры, приборов и промышленного оборудования, где требуется надёжное механическое соединение и стабильный электрический контакт.

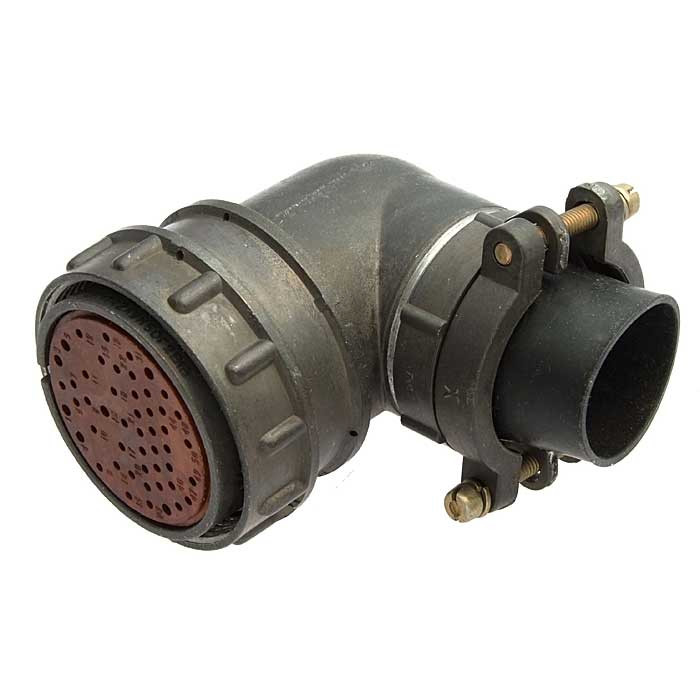

Разъём выполняется как вилка с кабельным корпусом типа К и угловым патрубком (У), что позволяет подводить кабель под углом к оси сочленения и удобно компоновать жгут в стеснённых условиях монтажа. Гайка (Н) предназначена для неэкранированного кабеля и обеспечивает механическое крепление кабеля в корпусе разъёма.

Подтверждённые особенности конструкции

Маркировка 2РМТ42КУН30Ш2В1В содержит полный набор конструктивных признаков изделия. Ниже перечислены подтверждённые характеристики, определяемые обозначением и данными производителя.

• Условный размер корпуса — 42 миллиметра.
• Тип корпуса — кабельный, тип К, с угловым патрубком (У).
• Крепление кабеля — гайкой (Н) для неэкранированного кабеля.
• Количество контактов — 30.
• Диаметр контактов — 1 миллиметр, покрытие серебряное (В).
• Исполнение — вилка (Ш).
• Теплостойкость — до плюс 100 градусов Цельсия (1).
• Всеклиматическое исполнение — В2.1.
• Максимальное рабочее напряжение — до 700 вольт.
• Токовая нагрузка на контакт — до 4,5 ампера.
• Рабочая температура — от минус 60 до плюс 100 градусов Цельсия.
• Сопротивление изоляции — не менее 5000 мегаом.
• Минимальная наработка — 1000 часов.
• Число сочленений-расчленений — 500.
• Выдерживает ускорение до 2000 метров на секунду в квадрате.

Применение и условия эксплуатации

Разъём 2РМТ42КУН30Ш2В1В рассчитан на эксплуатацию в цепях постоянного и переменного тока с частотой до 3 МГц и применяется в составе кабельных сборок, соединительных линий и блоков аппаратуры. Благодаря 30 контактам с серебряным покрытием он подходит для передачи сигналов и питания по многожильным кабелям, где важны стабильное переходное сопротивление и стойкость к вибрационным и климатическим воздействиям.

Всеклиматическое исполнение В2.1 и соответствие условиям по ГОСТ 15150-69 означают, что изделие предназначено для работы в широком диапазоне климатических зон, включая районы с повышенной влажностью, перепадами температур и другими неблагоприятными факторами. Диапазон рабочих температур от минус 60 до плюс 100 градусов Цельсия и теплостойкость до плюс 100 градусов Цельсия позволяют использовать разъём как в холодных, так и в нагретых условиях без потери электрических параметров.

Механическая стойкость изделия подтверждается способностью выдерживать ускорение до 2000 метров на секунду в квадрате, что важно при монтаже на подвижных объектах и в условиях вибрации. Ресурс в 500 циклов сочленения-расчленения и минимальная наработка 1000 часов обеспечивают достаточный запас для периодического подключения и отключения кабельных линий в процессе эксплуатации и обслуживания.

Разъём 2РМТ42КУН30Ш2В1В производства Элекон, артикул 50466, относится к категории 2РМТ и поставляется как самостоятельное изделие для монтажа в составе кабельных сборок. При установке следует учитывать диаметр кабеля, соответствующий гайке для неэкранированного кабеля, и угловое расположение патрубка, влияющее на прокладку жгута.
