Назначение и область применения

Разъём 2РМТ42КУН30Ш2В1В «5» представляет собой всеклиматическую кабельную вилку с угловым патрубком, предназначенную для коммутации электрических цепей постоянного и переменного тока частотой до 3 МГц. Изделие применяется в составе радиоэлектронной аппаратуры промышленного и специального назначения, где требуется надёжное разъёмное соединение при эксплуатации в широком диапазоне климатических и механических воздействий.

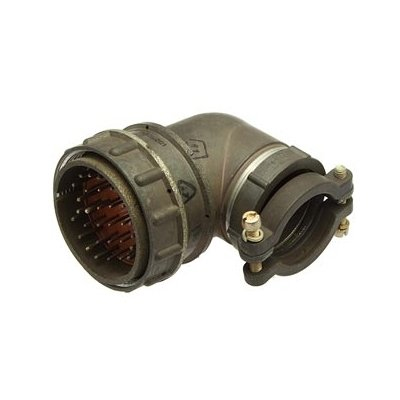

Конструктивное исполнение с угловым кабельным патрубком обеспечивает удобный вывод кабеля под прямым углом к оси сочленения, что позволяет эффективно использовать разъём в условиях ограниченного пространства и при плотной компоновке аппаратуры. Приёмка «5» подтверждает проведение приёмо-сдаточных испытаний в соответствии с действующими техническими условиями.

Конструктивные особенности и электрические параметры

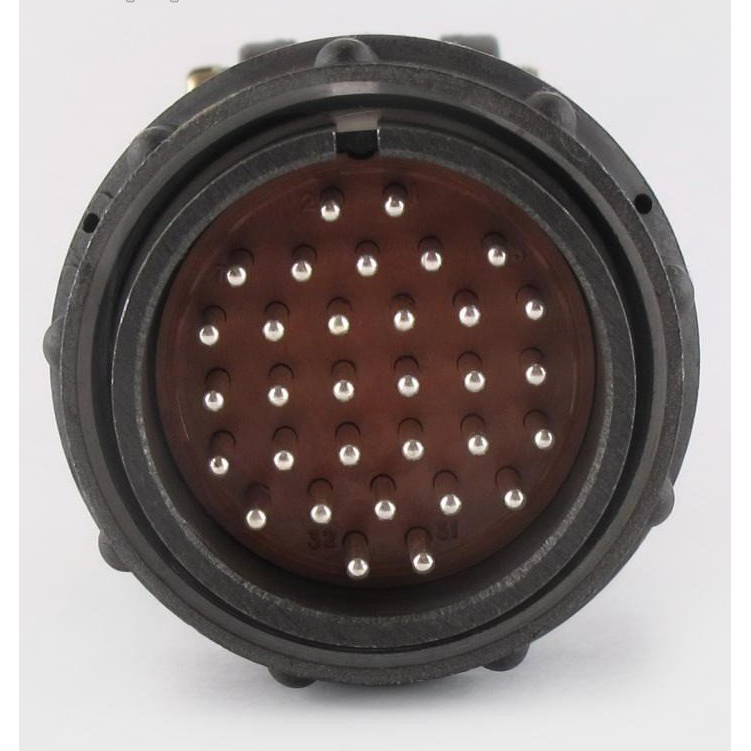

Разъём имеет условный размер 42 мм, кабельный тип корпуса «К», угловой патрубок «У», гайку патрубка «Н» и 30 контактов с комбинацией диаметров 1 мм и 1,5 мм. Сочленение резьбовое, поляризация одношпоночная, монтаж объёмный пайкой для неэкранированных кабелей. Исполнение «Ш2В1В» предусматривает серебряное покрытие контактов, теплостойкость плюс 100 градусов Цельсия и всеклиматическое исполнение В2.1.

Основные электрические характеристики:

• Максимальное рабочее напряжение — 700 В для контактов диаметром 1 мм и 560 В для контактов диаметром 1,5 мм.
• Испытательное напряжение — до 2300 В и 1850 В соответственно.
• Ток на контакт — 4,5 А для контактов диаметром 1 мм и 9 А для контактов диаметром 1,5 мм.
• Суммарная токовая нагрузка — 168 А.
• Сопротивление контактов — не более 5 мОм для контактов диаметром 1 мм и 2,5 мОм для контактов диаметром 1,5 мм.
• Сопротивление изоляции — не менее 5000 МОм.
• Ёмкость между контактами — не более 6 пФ.

Условия эксплуатации и механическая стойкость

Изделие рассчитано на работу при температуре окружающей среды от минус 60 до плюс 100 градусов Цельсия. Всеклиматическое исполнение В2.1 допускает эксплуатацию в условиях повышенной влажности, инея, росы, соляного тумана и плесневых грибов при сохранении заявленных электрических параметров.

Разъём устойчив к следующим механическим воздействиям:

1. Вибрация в диапазоне частот от 1 до 5000 Гц с ускорением до 490 метров в секунду за секунду.
2. Акустический шум с уровнем звукового давления до 170 дБ.
3. Многократные удары с ускорением до 1000 метров в секунду за секунду.
4. Линейное ускорение до 2000 метров в секунду за секунду.

Надёжность и ресурс

Минимальная наработка разъёма составляет 1000 часов. Допустимое количество сочленений-расчленений — 500 циклов. Серебряное покрытие контактов обеспечивает стабильное переходное сопротивление в течение всего срока службы при соблюдении условий эксплуатации. Для монтажа используется объёмная пайка, что упрощает замену изделия и обеспечивает надёжный контакт с неэкранированными кабелями.

Артикул изделия — 4273, категория — 2РМТ.
