Назначение и область применения

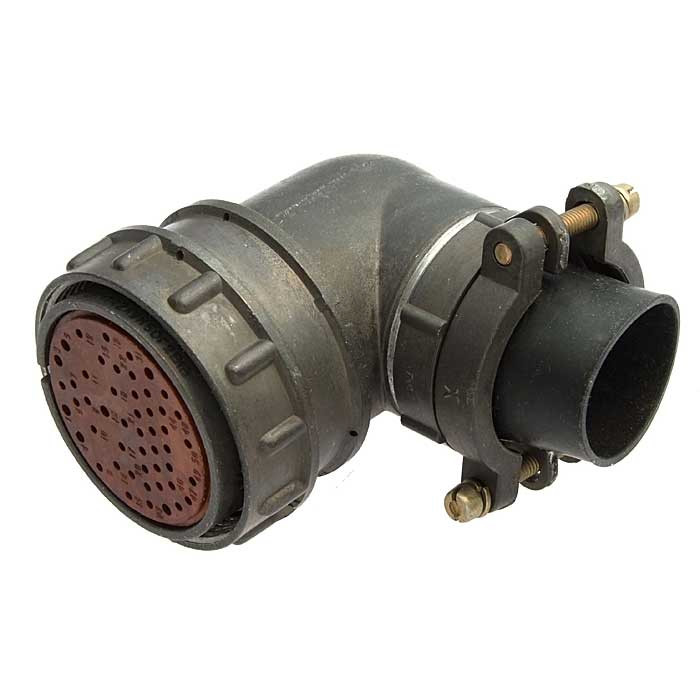

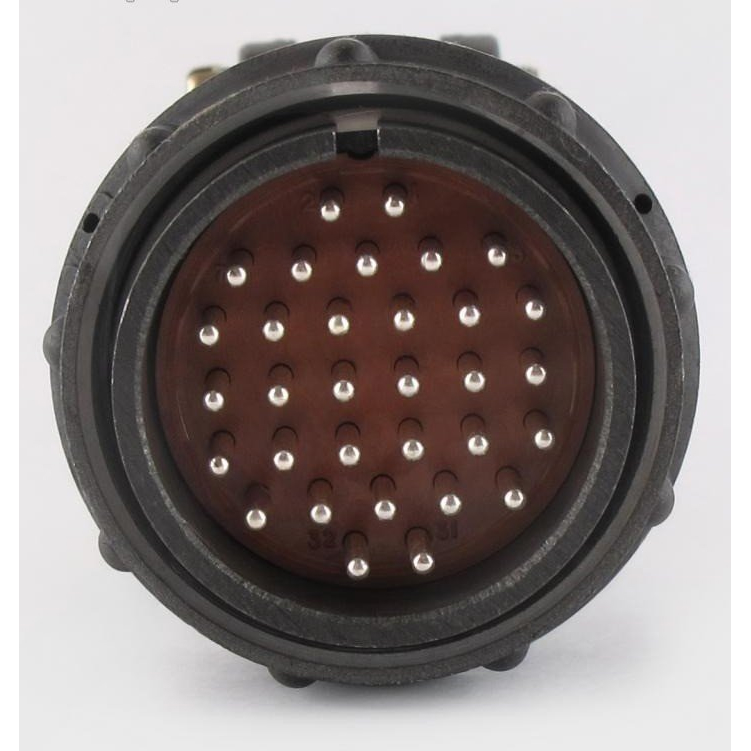

Электрический соединитель 2РМТ42КУН30Ш2В1В представляет собой кабельную вилку цилиндрического типа из серии 2РМТ. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока частотой до 3 МГц в составе радиоэлектронной аппаратуры общего и специального назначения. Соединитель рассчитан на работу в различных климатических условиях и сохраняет работоспособность при воздействии механических нагрузок, что позволяет применять его в промышленной электронике, измерительных приборах, системах связи и автоматизированных комплексах.

Конструкция соединителя обеспечивает надежное сочленение с ответной частью и защиту контактных элементов от внешних воздействий. Кабельное исполнение с неэкранированным выводом упрощает монтаж в составе жгутов и облегчает подключение к аппаратуре, где требуется разъемное соединение с высокой плотностью контактов.

Технические характеристики

• Количество контактов: 30
• Диаметр контактов: 1 мм
• Максимальное рабочее напряжение: 560 В
• Токовая нагрузка на контакт: от 4,5 до 9 А в зависимости от диаметра
• Сопротивление изоляции: не менее 1000–5000 МОм
• Количество сочленений-расчленений: до 500 циклов
• Рабочий диапазон температур: от минус 60 до плюс 100 градусов Цельсия
• Относительная влажность: до 98 процентов при плюс 40 градусах Цельсия
• Диаметр посадочного отверстия: 42 мм
• Резьба: M42×1
• Общая длина: до 61,5 мм
• Минимальная наработка: 5000 часов
• Срок хранения: 25 лет

Конструктивные особенности

Соединитель выполнен во всеклиматическом исполнении УХЛ и категории размещения В2.1 по ГОСТ 15150-69. Корпус и элементы конструкции обладают тропикоустойчивостью, что допускает эксплуатацию в условиях повышенной влажности и температурных перепадов без потери электрических параметров. Контактные элементы имеют серебряное покрытие, обеспечивающее низкое переходное сопротивление и стабильность соединения на протяжении всего срока службы.

В состав изделия входят кабельный корпус, изоляторы, гнезда или штыри, пружинное кольцо, патрубок и гайки для фиксации. Резьбовое соединение M42×1 гарантирует плотное и надежное сопряжение с ответной частью, исключая самопроизвольное размыкание при вибрационных нагрузках.

Устойчивость к внешним воздействиям

Соединитель сохраняет работоспособность при воздействии вибрации в диапазоне от 1 до 5000 Гц с ускорением до 490 метров на секунду в квадрате. Изделие выдерживает многократные ударные нагрузки с ускорением до 5000 метров на секунду в квадрате и акустический шум уровнем до 170 децибел. Такие показатели позволяют использовать разъем в аппаратуре, эксплуатируемой на подвижных объектах и в условиях интенсивных механических воздействий.

Примененные материалы и конструктивные решения обеспечивают стабильную работу соединителя в широком диапазоне температур — от минус 60 до плюс 100 градусов Цельсия. Изделие рассчитано на длительную эксплуатацию с минимальной наработкой 5000 часов и подлежит хранению в течение 25 лет без ухудшения заявленных характеристик.
