Назначение и область применения

Соединитель 2РМТ42КУН30Г2В1В с приёмкой «5» представляет собой низкочастотный тропико- и всеклиматический цилиндрический разъём, предназначенный для использования в электрических цепях постоянного и переменного тока. Изделие рассчитано на эксплуатацию в достаточно жёстких условиях, включая воздействие агрессивных атмосферных факторов, вибрации, механических ударов и линейных ускорений. Благодаря конструктивным особенностям и применяемым материалам разъём обеспечивает стабильное электрическое соединение при передаче тока и сигналов в оборудовании, к которому предъявляются повышенные требования по надёжности.

Основные сферы применения:

• промышленное оборудование;
• энергетика;
• транспорт, включая суда и подвижной состав;
• авиационная техника;
• оборонная техника.

Разъём предназначен для кабельного монтажа и ориентирован на неэкранированный кабель, что определяет группу исполнения «Г». Резьбовая фиксация обеспечивает надёжное удержание ответных частей и устойчивость к самопроизвольному разъединению в условиях вибрации и ударных нагрузок.

Конструктивные особенности и расшифровка обозначения

Маркировка 2РМТ42КУН30Г2В1В содержит информацию о типоразмере, исполнении и количестве контактов. Каждый элемент обозначения имеет значение:

• 2РМТ — типоразмер низкочастотного цилиндрического разъёма с тропико-устойчивым оформлением;
• 42 — условный размер, соответствующий диаметру корпуса;
• КУН — кабельный разъём всеклиматического исполнения, низкочастотный, с резьбовой фиксацией;
• 30 — количество контактов;
• Г2В1В — группа исполнения: «Г» указывает на применение с неэкранированным кабелем, «2В1» обозначает климатическое исполнение по ГОСТ 15150-69, «В» — всеклиматическое исполнение с широким температурным диапазоном;
• «5» — приёмка по отдельным техническим условиям с повышенными требованиями к надёжности и контролю качества.

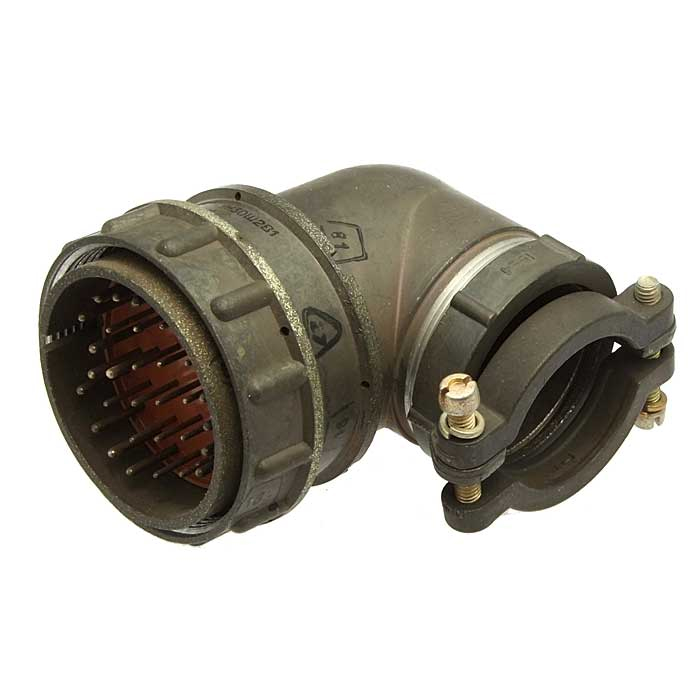

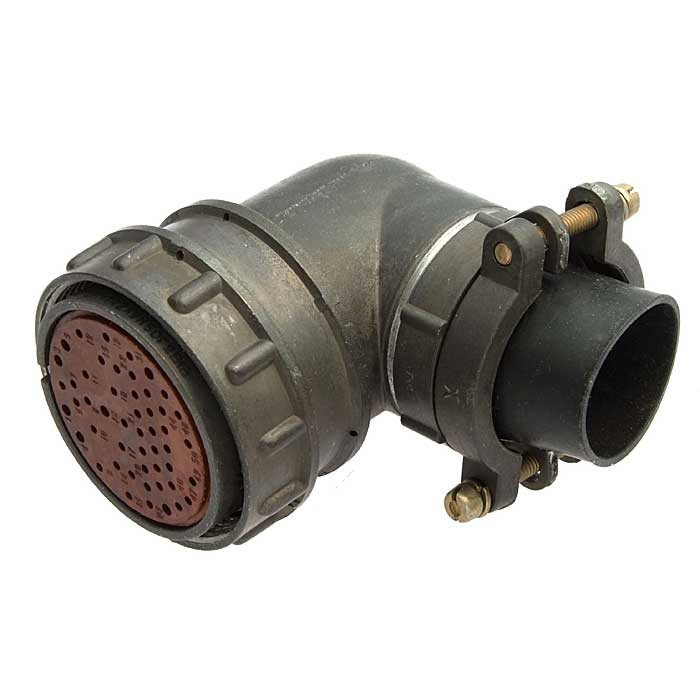

Корпус разъёма выполнен в виде цилиндрической конструкции, соединение вилки и розетки осуществляется поворотом гайки. Такое решение исключает случайное разъединение и обеспечивает стабильное контактное усилие. Контакты обычно имеют серебряное покрытие, что снижает переходное сопротивление и повышает коррозионную стойкость.

Электрические параметры

Электрические характеристики разъёма зависят от диаметра установленных контактов. Для одиночного контакта диаметром 1,0 мм допустимая токовая нагрузка составляет до 4,5 А, для контакта диаметром 1,5 мм — до 9 А. Максимальная суммарная нагрузка на весь соединитель достигает 168 А, что позволяет применять изделие в цепях со значительным суммарным токопотреблением.

Максимальное рабочее напряжение также зависит от диаметра контакта: для контактов 1,0 мм оно составляет до 700 В, для контактов 1,5 мм — до 560 В. Сопротивление контактов не превышает 5 мОм для контактов диаметром 1,0 мм и 2,5 мОм для контактов диаметром 1,5 мм. Сопротивление изоляции составляет не менее 5000 МОм, что обеспечивает надёжную электрическую развязку между цепями и защиту от токов утечки.

Устойчивость к внешним воздействиям

Разъём рассчитан на эксплуатацию в широком диапазоне температур. В зависимости от конкретной редакции технических условий диапазон рабочих температур составляет ориентировочно от минус 60 °C до плюс 180 °C, при этом во всеклиматическом варианте гарантируется работа как минимум до плюс 100 °C. Изделие устойчиво к воздействию повышенной относительной влажности до 98 процентов при температуре плюс 35 °C.

Конструкция предусматривает защиту от тумана, солёного тумана и других агрессивных атмосферных воздействий. Разъём работоспособен при нормальном и пониженном давлении вплоть до порядка 10 в минус двенадцатой степени миллиметров ртутного столба, а также при повышенном рабочем давлении до приблизительно 506 кПа. Устойчивость к вибрации, линейному ускорению и механическим ударам с величинами в сотни и тысячи метров в секунду за секунду позволяет применять разъём в аппаратуре, подвергающейся значительным динамическим нагрузкам.

Комплектация и приёмка

Изделие поставляется с приёмкой «5», что предполагает проведение контроля качества по отдельным техническим условиям. Такая приёмка обычно предусматривает ужесточённые требования к надёжности, стабильности параметров и проведению испытаний. Приёмка «5» характерна для продукции, поставляемой в адрес предприятий с особыми требованиями к входному контролю, в том числе для оборонного и авиационного секторов.

Артикул изделия — 4270. Категория товара — 2РМТ. Разъём относится к кабельным низкочастотным соединителям с резьбовой фиксацией и предназначен для монтажа на неэкранированный кабель.
