Назначение и область применения

Электрический низкочастотный цилиндрический негерметичный соединитель 2РМТ42КУН0Г2В1В «5» предназначен для коммутации электрических цепей постоянного и переменного тока частотой до 3 МГц. Изделие относится к серии 2РМТ и применяется в радиоэлектронной и радиотехнической аппаратуре общего назначения, где требуется надёжное разъёмное соединение кабельных линий с блочной частью оборудования. Конструкция рассчитана на использование как во внутренних, так и во внешних электрических цепях приборов.

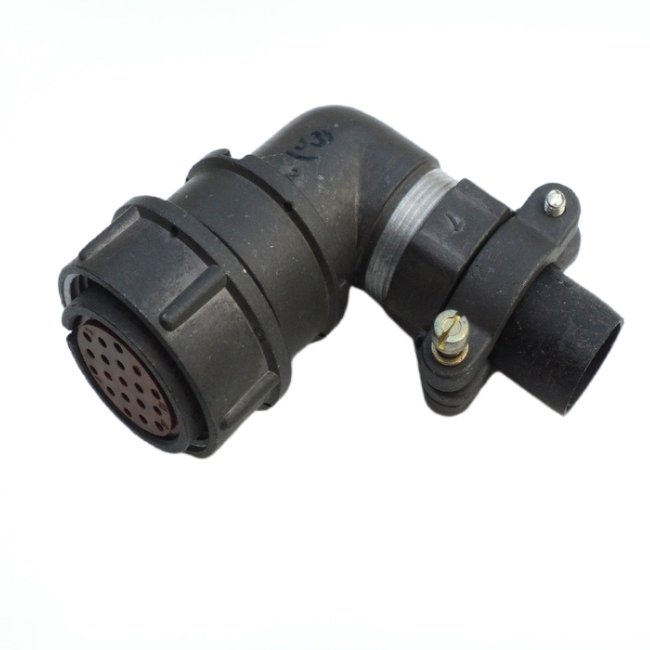

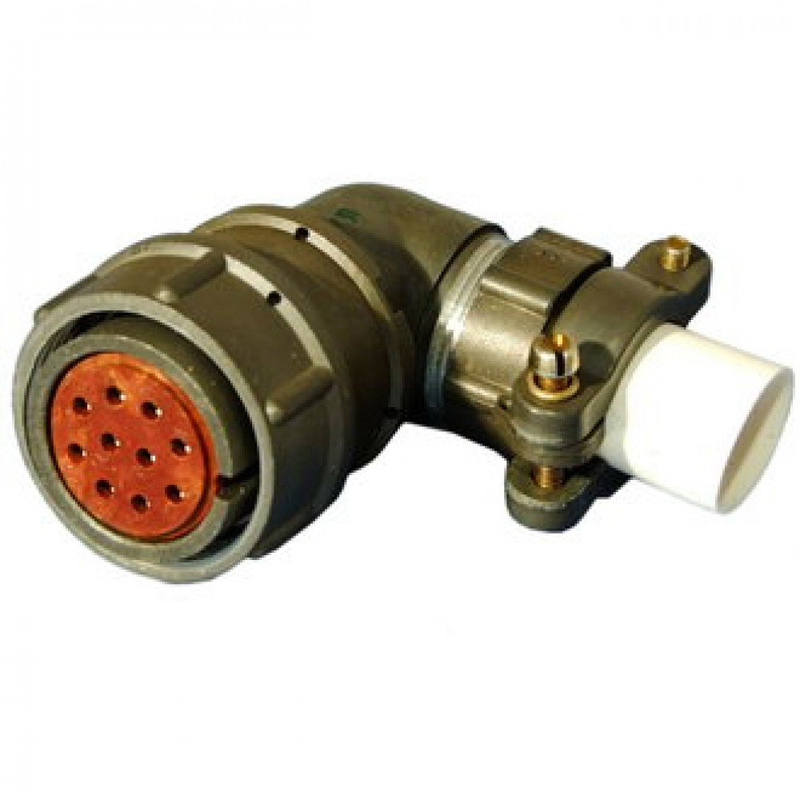

Соединитель представляет собой кабельную розетку с условным размером корпуса 42 мм. Количество контактов — 50 штук, диаметр каждого контакта — 1 мм. Расшифровка обозначения КУН указывает на кабельный корпус и неполную компоновку. Изделие обеспечивает стабильное электрическое соединение при воздействии широкого спектра внешних факторов, включая повышенную влажность, резкие перепады температур и механические нагрузки.

Электрические параметры

Соединитель 2РМТ42КУН0Г2В1В «5» обладает следующими подтверждёнными электрическими характеристиками:

• Максимальное рабочее напряжение — от 560 до 700 В.
• Токовая нагрузка на одиночный контакт — от 4 до 36 А в зависимости от условий эксплуатации.
• Суммарная токовая нагрузка на соединитель — до 260 А.
• Сопротивление изоляции — не менее 5000 МОм.
• Ёмкость между соседними контактами — не более 6 пФ.

Указанные параметры обеспечивают устойчивую передачу сигналов и питающих напряжений в низкочастотных цепях. Контакты выполнены съёмными, с обжимкой, что упрощает монтаж и замену отдельных элементов при техническом обслуживании. Покрытие контактов — серебро (исполнение В) или золото (исполнение Г), что влияет на теплостойкость: допустимые значения составляют от 100 до 200 °C в зависимости от выбранного покрытия.

Климатическое исполнение и стойкость к внешним воздействиям

Изделие выполнено во всеклиматическом исполнении В по ГОСТ 15150-69. Это подтверждает способность соединителя сохранять рабочие характеристики в жёстких условиях окружающей среды. Диапазон рабочих температур — от минус 60 до плюс 100 °C. Соединитель выдерживает кратковременную смену температур до плюс 150 °C без потери функциональности.

Допустимая относительная влажность воздуха достигает 98 процентов при температуре плюс 40 °C. Изделие сохраняет работоспособность при пониженном атмосферном давлении до 10 в минус двенадцатой степени Па. Конструкция устойчива к воздействию влажного тепла, инея, тумана, озона и плесени. Минимальная наработка составляет 5000 часов при 500 сочленениях-расчленениях. Срок сохраняемости — 25 лет.

Механическая прочность

Соединитель 2РМТ42КУН0Г2В1В «5» рассчитан на эксплуатацию в условиях интенсивных механических воздействий. Изделие выдерживает вибрационные нагрузки в диапазоне частот от 1 до 10000 Гц с ускорением до 1000 метров на секунду в квадрате. Конструкция устойчива к многократным ударам с ускорением 1000 метров на секунду в квадрате и одиночным ударам с ускорением 5000 метров на секунду в квадрате. Допустимое линейное ускорение достигает 2000 метров на секунду в квадрате.

Сочленение ответных частей — резьбовое, что обеспечивает плотную и надёжную фиксацию кабельной розетки с блочной вилкой. Резьбовой механизм исключает самопроизвольное расчленение при вибрации и ударах, сохраняя целостность электрического контакта в течение всего срока эксплуатации.

Применение в составе аппаратуры

Соединитель 2РМТ42КУН0Г2В1В «5» используется как изделие общего назначения в приборах радиоэлектронной и радиотехнической отрасли. Благодаря сочетанию высокой плотности контактов, широкого климатического диапазона и механической стойкости, изделие подходит для комплектации измерительного оборудования, систем связи, промышленной электроники и другой аппаратуры, где требуется стабильное разъёмное соединение с продолжительным сроком службы. Приёмка «5» подтверждает соответствие изделия установленным требованиям при поставке.
