Назначение

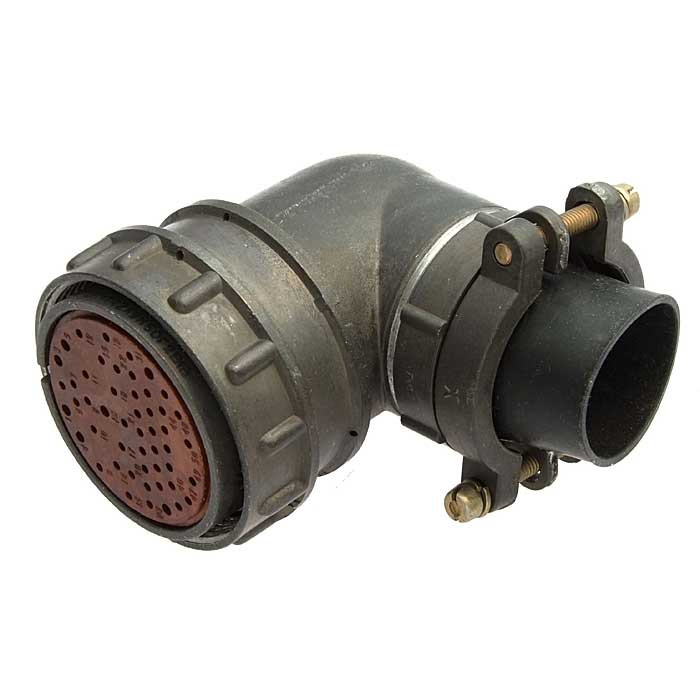

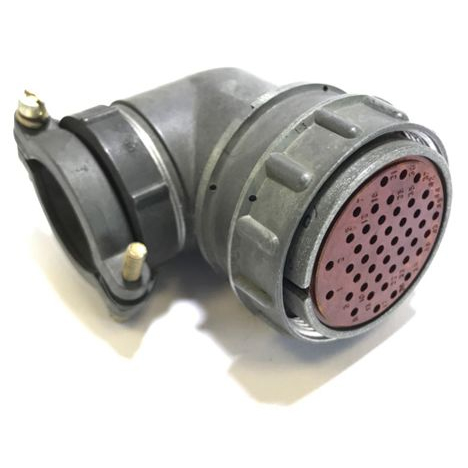

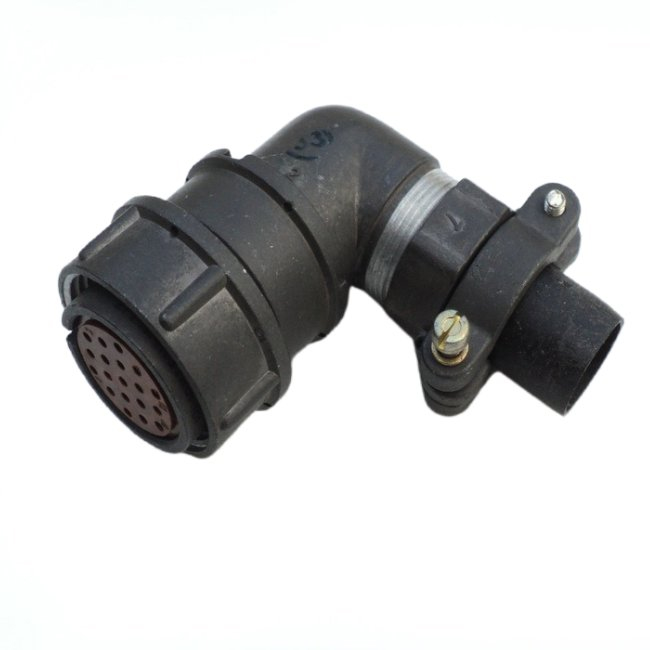

Цилиндрический низкочастотный разъём 2РМТ42КУН0Г2А1В «5» серии 2РМТ с условным размером корпуса 42 мм предназначен для коммутации электрических цепей постоянного и переменного тока частотой до 3 МГц. Изделие выполнено в кабельном варианте с угловым патрубком, что подтверждается обозначением КУ в маркировке. Разъём относится к тропикоустойчивому и всеклиматическому исполнению, что позволяет применять его в составе оборудования, эксплуатируемого в жёстких условиях окружающей среды, включая зоны с повышенной влажностью и солевым туманом.

Конструктивные особенности и подтверждённые характеристики

Разъём имеет негерметичное исполнение и оснащён экранированием, обеспечивающим защиту цепей от внешних электромагнитных воздействий в низкочастотном диапазоне. Сочленение ответных частей осуществляется резьбовым способом, что гарантирует надёжную фиксацию и стабильность электрического контакта при механических нагрузках. Монтаж проводников выполняется внутренним объёмным способом методом пайки. Покрытие контактов — серебро или золото, что обеспечивает низкое переходное сопротивление и устойчивость к окислению. Количество контактов варьируется в зависимости от конкретного исполнения, в аналогичных моделях серии достигает 50. Диаметры контактов составляют 1,0, 1,5, 2,0 или 3,0 мм.

• Максимальный ток на контакт: 5–8 А при диаметре 1,0 мм
• Максимальный ток на контакт: 7–15 А при диаметре 1,5 мм
• Максимальный ток на контакт: 18 А при диаметре 2,0 мм
• Максимальный ток на контакт: 32 А при диаметре 3,0 мм
• Рабочее напряжение до 700 В
• Сопротивление изоляции не менее 5000 МОм
• Ресурс по наработке — 1000 часов
• Ресурс по сочленениям — 500 циклов
• Срок хранения — 15 лет

Условия эксплуатации и область применения

Разъём рассчитан на работу при температурах окружающей среды от минус 60 до плюс 100 градусов Цельсия, при этом допустим перегрев контактов до плюс 180 градусов Цельсия. Изделие сохраняет работоспособность при повышенной влажности 98 процентов при температуре плюс 40 градусов Цельсия. Устойчивость к механическим воздействиям подтверждена для вибрационных нагрузок в диапазоне частот от 1 до 5000 Гц с ускорением до 490 метров на секунду в квадрате, а также для ударных воздействий с ускорением до 5000 метров на секунду в квадрате.

Благодаря всеклиматическому исполнению разъём устойчив к воздействию соли, плесени и озона. Это позволяет использовать его в составе аппаратуры, предназначенной для герметичных объектов, а также для оборудования, работающего в тропическом климате. Изделие подходит для подключения кабельных сборок в системах управления, контрольно-измерительной аппаратуре, промышленной электронике и других низкочастотных цепях, где требуется надёжное разъёмное соединение с угловым выводом кабеля.

Приёмка

Категория приёмки изделия — «5», что соответствует приёмке заказчиком и предполагает прохождение контроля в соответствии с установленными требованиями к данной серии разъёмов.
