Назначение соединителя 2РМТ42КУН0Г2А1

Цилиндрический низкочастотный электрический соединитель 2РМТ42КУН0Г2А1 серии 2РМТ предназначен для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие рассчитано на эксплуатацию в условиях тропического климата и при повышенных механических нагрузках, включая воздействие вибрации, ударных ускорений и линейных перегрузок. Соединитель применяется в качестве разъёмного элемента бортовой и наземной аппаратуры, где требуется стабильное контактное соединение при значительных перепадах температур и разрежённой атмосфере.

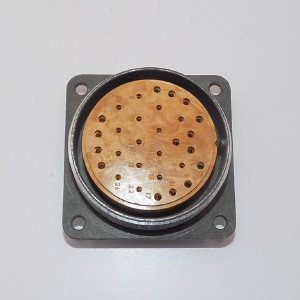

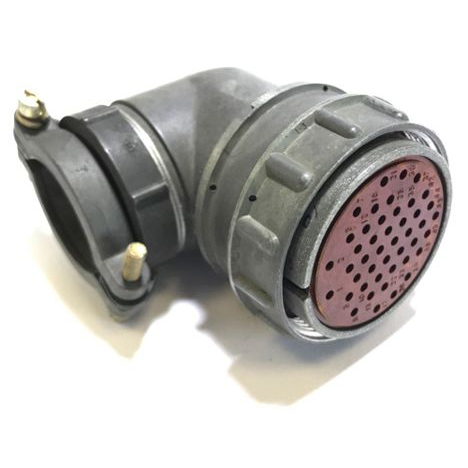

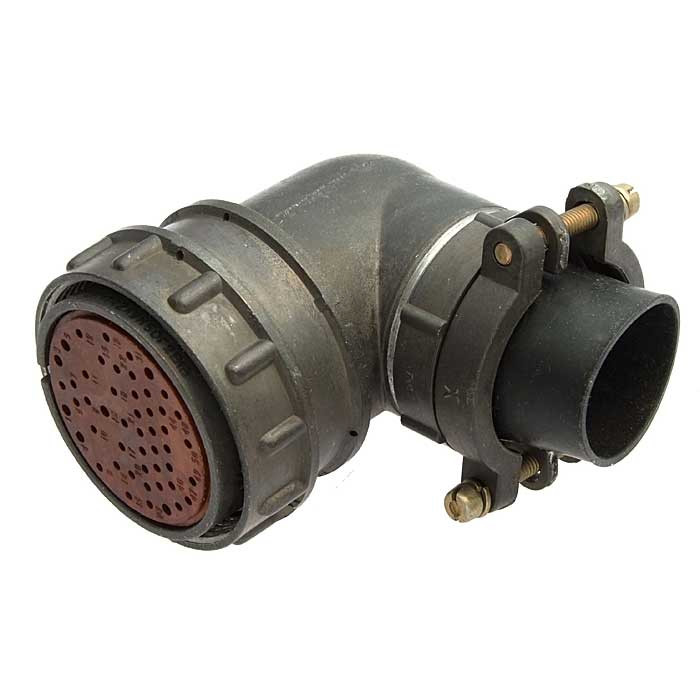

Конструкция с кабельным корпусом и угловым патрубком обеспечивает удобный вывод кабеля под углом к оси соединителя, что особенно важно при монтаже в стеснённых отсеках и при прокладке жгутов с малым радиусом изгиба. Посадочный диаметр корпуса 42 мм определяет совместимость с ответными частями серии 2РМТ того же типоразмера.

Подтверждённые технические особенности

Соединитель 2РМТ42КУН0Г2А1 имеет кабельное исполнение с угловым патрубком и комплектуется контактной схемой на 50 контактов. В изделии применена комбинация контактов двух диаметров — 1 мм и 1,5 мм, что позволяет рационально распределять сильноточные и сигнальные цепи в пределах одного разъёма. Покрытие контактов — золото (в маркировке обозначено сочетанием «0Г»), что обеспечивает низкое переходное сопротивление и защиту от окисления при длительном хранении и работе в агрессивной среде.

Электрические параметры

• Максимальная токовая нагрузка на одиночный контакт диаметром 1,5 мм — до 8 А.
• Суммарная токовая нагрузка на соединитель — около 190 А.
• Рабочее напряжение — до 700 В.
• Сопротивление контактов диаметром 1 мм — не более 5 мОм.
• Сопротивление контактов диаметром 1,5 мм — не более 2,5 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Ёмкость между соседними контактами — до 6 пФ.

Климатические и механические характеристики

Рабочий диапазон температур составляет от минус 60 градусов Цельсия до плюс 100 градусов Цельсия, при смене температур допускается кратковременное воздействие от минус 60 до плюс 180 градусов Цельсия. Изделие сохраняет работоспособность при атмосферном давлении от 133,32·10 в степени минус 12 Па до 1,2·10 в степени 4 Па. Соединитель выдерживает вибрационные нагрузки в диапазоне частот от 1 до 5000 Гц, многократные ударные воздействия с ускорением до 5000 метров в секунду в квадрате и линейное ускорение до 2000 метров в секунду в квадрате. Ресурс по числу сочленений и расчленений составляет до 500 циклов.

Применение и эксплуатационные ограничения

Изделие предназначено для применения в аппаратуре, работающей во всеклиматическом исполнении В2.1 по ГОСТ 15150-69. Это предполагает возможность использования как в отапливаемых, так и в неотапливаемых помещениях, под навесом и на открытом воздухе, при прямом воздействии солнечного излучения, атмосферных осадков, росы и соляного тумана. Соединитель пригоден для тропического климата, включая зоны с повышенной влажностью и температурой.

Маркировка 2РМТ42КУН0Г2А1 расшифровывается по элементам следующим образом: обозначение серии — 2РМТ, типоразмер корпуса — 42, исполнение корпуса — кабельное (К), форма патрубка — угловая (У), вариант крепёжной гайки — Н, сочетание контактов и тип покрытия — 0Г (золото), температурная группа — 2 (теплостойкость до 100 градусов Цельсия), конструктивное исполнение — А, категория качества — 1. Приёмка изделия соответствует обозначению «5», что указывает на приёмку заказчика по установленной категории.

Соединитель рассчитан на сочленение с ответными вилочными или розеточными частями серии 2РМТ типоразмера 42 с совместимой схемой расположения контактов и типом покрытия. При монтаже необходимо учитывать суммарную токовую нагрузку, которая не должна превышать указанное значение около 190 А на соединитель, а также обеспечивать фиксацию кабельного жгута для исключения механических напряжений на контакты при вибрации.
