Назначение соединителя

2РМТ42КУЭ50Ш2В1В — это негерметичная кабельная вилка серии 2РМТ, предназначенная для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие применяется там, где требуется компактное, надёжное и многоконтактное соединение между кабелем и ответной частью разъёма.

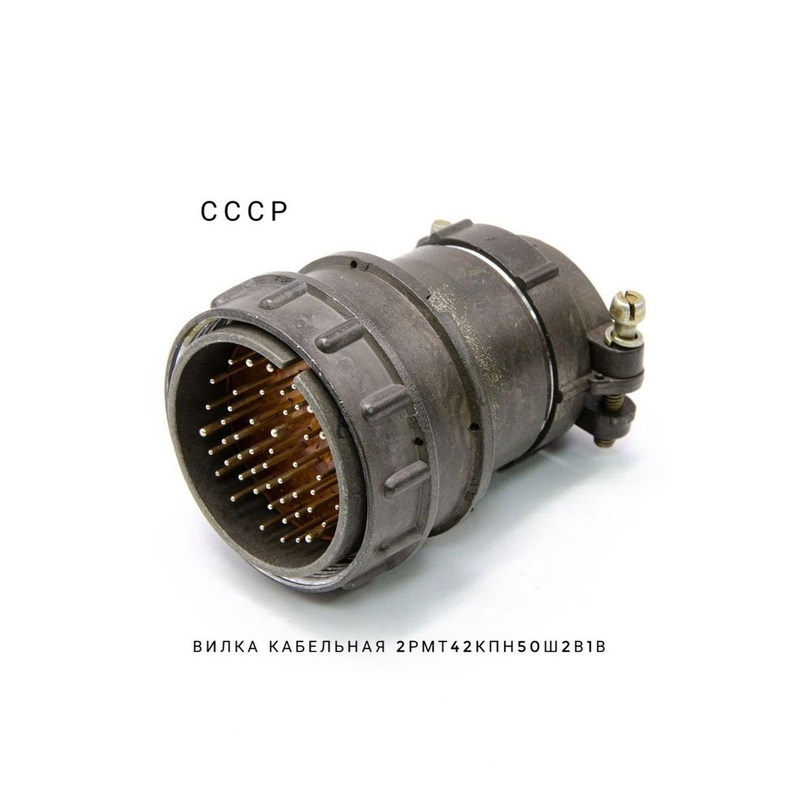

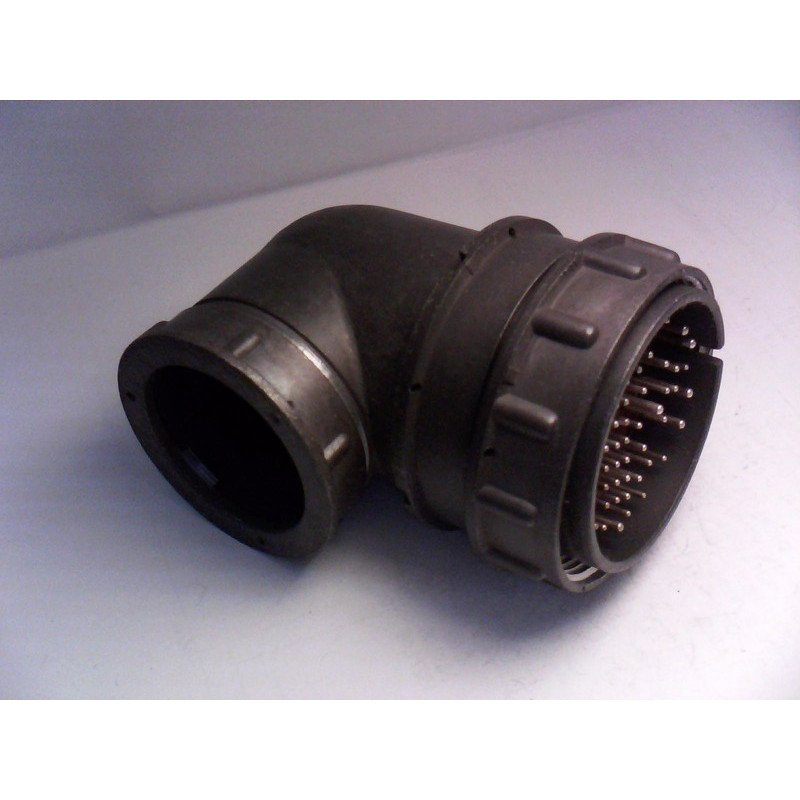

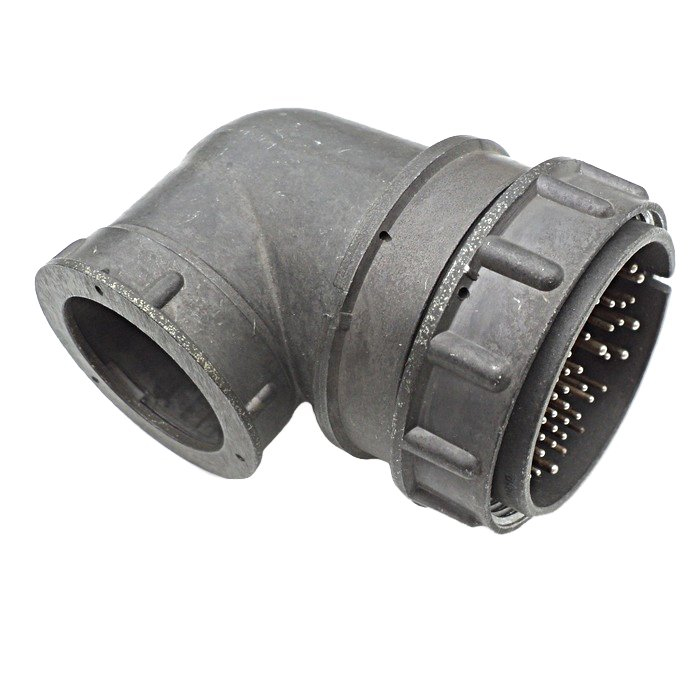

Разъём относится к цилиндрическим соединителям с резьбовым соединением, что обеспечивает механическую фиксацию и устойчивость к вибрационным нагрузкам. Исполнение «У» означает угловой патрубок, ориентированный под углом к оси корпуса, что упрощает монтаж в стеснённых посадочных местах и позволяет прокладывать кабель с изгибом без нарушения целостности изоляции.

Подтверждённые особенности конструкции

• Тип: вилка кабельная с угловым патрубком, исполнение «У».
• Обозначение «Э» указывает на возможность монтажа экранированного кабеля: экран соединяется с корпусом вилки, что обеспечивает электромагнитную совместимость.
• Корпус кабельный, обозначение «К», диаметр 42 мм.
• Серия 2РМТ — цилиндрический разъём на резьбовом фланце.
• Всеклиматическое исполнение с рабочим диапазоном температур ориентировочно от минус 60 °C до плюс 100 °C.
• Количество контактов: 50 штыревых, группа «2» означает смешанную компоновку с разными диаметрами и допустимыми токами по рядам.

Электрические характеристики

Рабочее напряжение соединителя составляет до 560–700 В постоянного или переменного тока. Максимальный ток на один контакт достигает 4 А, а суммарная допустимая нагрузка на весь соединитель — до 190 А.

Покрытие контактов выполнено из серебра или золота, что обеспечивает низкое переходное сопротивление и стабильность характеристик при длительной эксплуатации. Сопротивление изоляции составляет не менее 5000 МОм, паразитная ёмкость между контактами — не более 6 пФ. Переходное сопротивление контактов измеряется в единицах микроом.

Применение и монтаж

Вилка 2РМТ42КУЭ50Ш2В1В используется во встроенных электронных и электротехнических блоках, в военной, промышленной и связной аппаратуре. Она подходит для межблочных и кабельных соединений между блоками, приборами и шкафами как в стационарных, так и в подвижных установках.

Угловой патрубок облегчает «объёмный» монтаж в ограниченных посадочных местах. Гайка патрубка рассчитана на закрепление экранированного кабеля, при этом экран соединяется с корпусом вилки. Резьбовое соединение с ответной частью обеспечивает надёжную фиксацию и сохранение контакта при механических воздействиях.

Перед установкой необходимо убедиться в соответствии количества и типа контактов ответной части, а также в допустимых токовых нагрузках по рядам, поскольку группа «2» предполагает смешанную компоновку контактов.

Комплектация и соответствие

Изделие поставляется в виде вилки кабельной серии 2РМТ с артикулом 70196. Сведения о производителе, стране производства, сертификатах, гарантии и дополнительной комплектации в предоставленных данных отсутствуют.
