Назначение разъёма 2РМТ42КУЭ50Ш2В1В

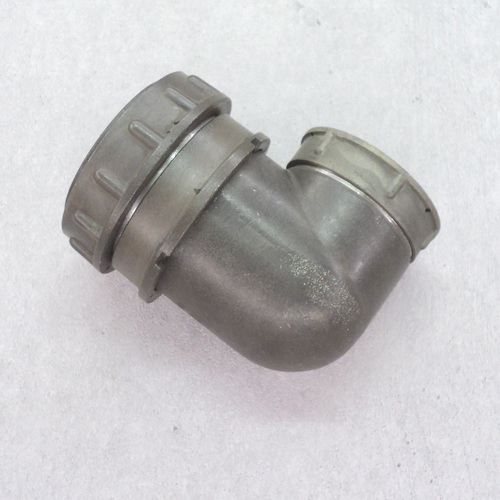

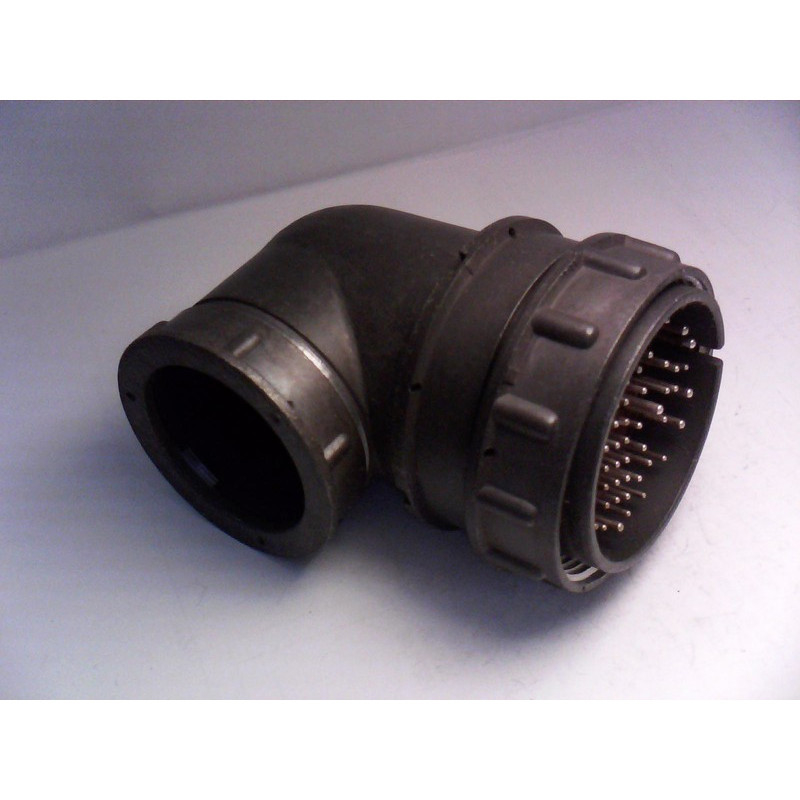

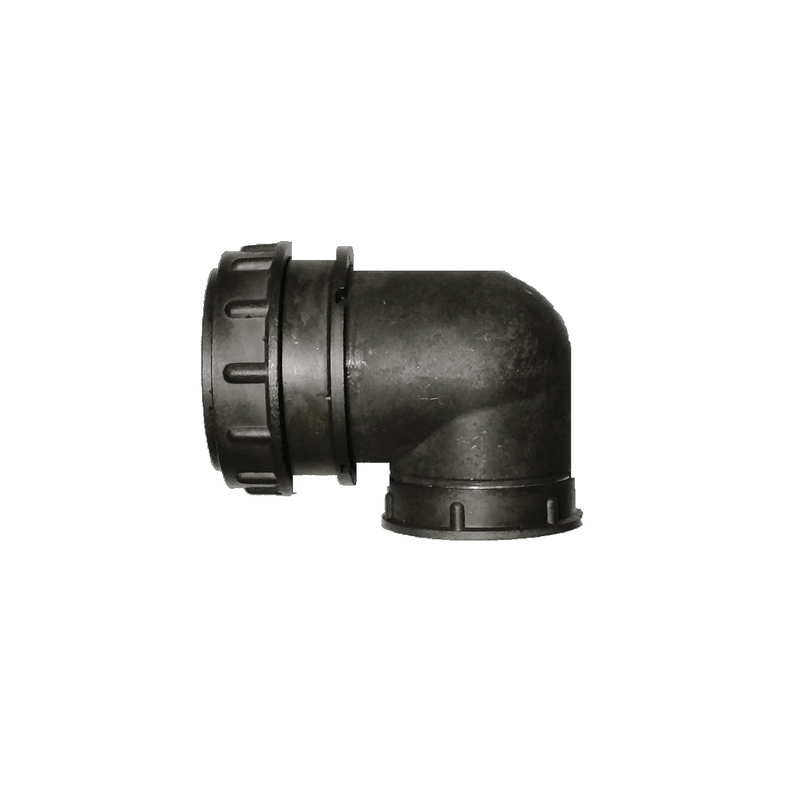

2РМТ42КУЭ50Ш2В1В (производитель «Элекон», артикул 50472) — это цилиндрический низкочастотный электрический разъём-вилка серии 2РМТ с кабельным корпусом. Изделие рассчитано на работу в электрических цепях постоянного и переменного тока и предназначено для высоконадёжных соединений в промышленной электронике, военной и специальной технике. Разъём может применяться при использовании внутри корпуса прибора, то есть при объёмном монтаже.

Серия 2РМТ представляет собой низкочастотные круглые соединители с резьбовым сочленением. Такое исполнение обеспечивает устойчивую электрическую связь корпуса с экраном кабеля и надёжное соединение с парным разъёмом-розеткой.

Расшифровка обозначения и конструктивные особенности

Обозначение модели построено по стандартной схеме серии 2РМ и содержит следующие элементы:

• 2РМТ — тип соединителя: низкочастотный круглый разъём с резьбовым соединением.
• 42 — диаметр корпуса, типоразмер изделия.
• К — корпус кабельный.
• У — угловой патрубок, то есть вывод кабеля под углом.
• Э — вид гайки патрубка, предназначенной для экранированного кабеля.
• 50 — количество контактов.
• Ш — вилка по ГОСТ на серию 2РМ.
• 2В1В — сочетание контактов и серебряное покрытие рабочих поверхностей.

Экранированный патрубок и резьбовое сочленение совместно обеспечивают надёжное экранирование и механическую фиксацию соединения. Серебряное покрытие контактов снижает переходное сопротивление и повышает стабильность соединения при циклических включениях.

Электрические характеристики

Разъём рассчитан на следующие подтверждённые параметры:

• На контактах диаметром 1 мм допустимый ток составляет до 4 А.
• На контактах диаметром 1,5 мм допустимый ток составляет до 8 А.
• Суммарная токовая нагрузка на весь разъём — до 190 А.
• Максимальное рабочее напряжение находится в диапазоне до примерно 560–700 В в зависимости от условий и метода испытаний.
• Сопротивление контактов: не более 5 мОм для диаметра 1 мм и не более 2,5 мОм для диаметра 1,5 мм.

Серебряное покрытие рабочих поверхностей контактов способствует сохранению низкого и стабильного переходного сопротивления на протяжении всего срока службы изделия.

Условия эксплуатации

Разъём предназначен для работы в жёстких условиях внешней среды. Подтверждённые эксплуатационные параметры следующие:

• Рабочий диапазон температуры внешней среды — обычно от минус 60 °C до плюс 100 °C, теплостойкость до 100 °C.
• Изделие выдерживает высокие линейные ускорения порядка 2000 м/с² и кратковременные ударные перегрузки до примерно 5000 м/с², что позволяет применять его в вибро- и ударных условиях.
• Предусмотрена работа при пониженном и повышенном атмосферном давлении, поэтому разъём допустимо использовать в специальных, в том числе герметичных, отсеках.

Применение и монтаж

Исполнение 2РМТ42КУЭ50Ш2В1В применяется при всеклиматическом внутреннем объёмном монтаже. Контакты устанавливаются и монтируются пайкой. Угловой патрубок с гайкой для экранированного кабеля позволяет аккуратно организовать ввод кабеля под углом и сохранить целостность экрана.

Благодаря сочетанию 50 контактов, стойкости к вибрации, ударам и перепадам давления, а также широкому температурному диапазону, разъём востребован в промышленной электронике, военной и специальной технике. Изделие выпускается производителем «Элекон»; год сведений о позиции каталога — 2017.
