Назначение соединителя 2РМТ42КУЭ50Ш2В1В

2РМТ42КУЭ50Ш2В1В — это кабельная вилка цилиндрического низкочастотного соединителя серии 2РМТ. Изделие предназначено для объёмного монтажа в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Разъём применяется в радиоэлектронной и радиотехнической аппаратуре, где требуется надёжное электрическое соединение при воздействии повышенной влажности, вибрации и значительных температурных перепадов.

Модель относится к всеклиматическому исполнению и рассчитана на эксплуатацию в составе ответственных систем, включая наземную аппаратуру авиационной и космической техники, судовое оборудование и железнодорожный транспорт. Исполнение с приёмкой «5» подтверждает соответствие повышенным требованиям к качеству и стабильности характеристик.

Расшифровка обозначения и конструктивные особенности

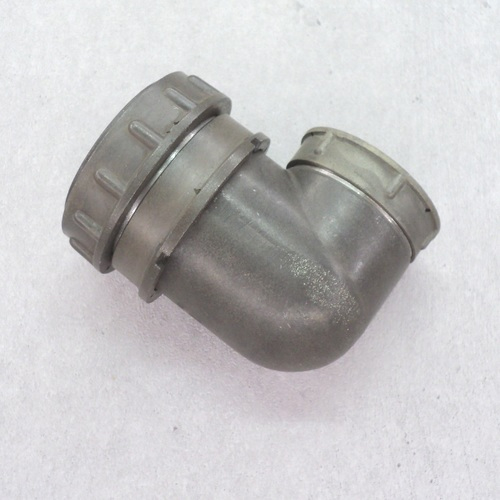

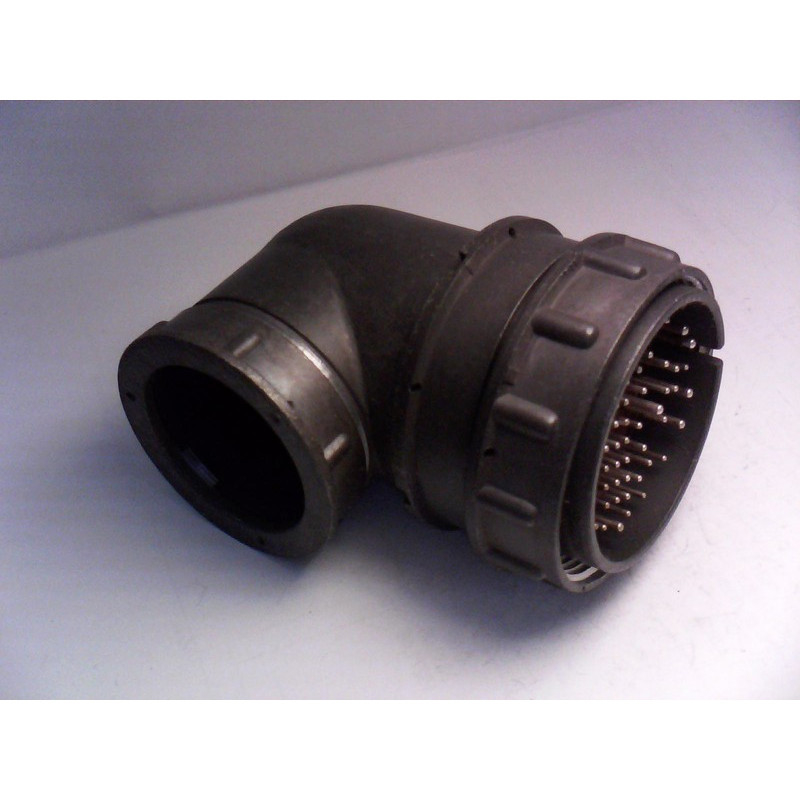

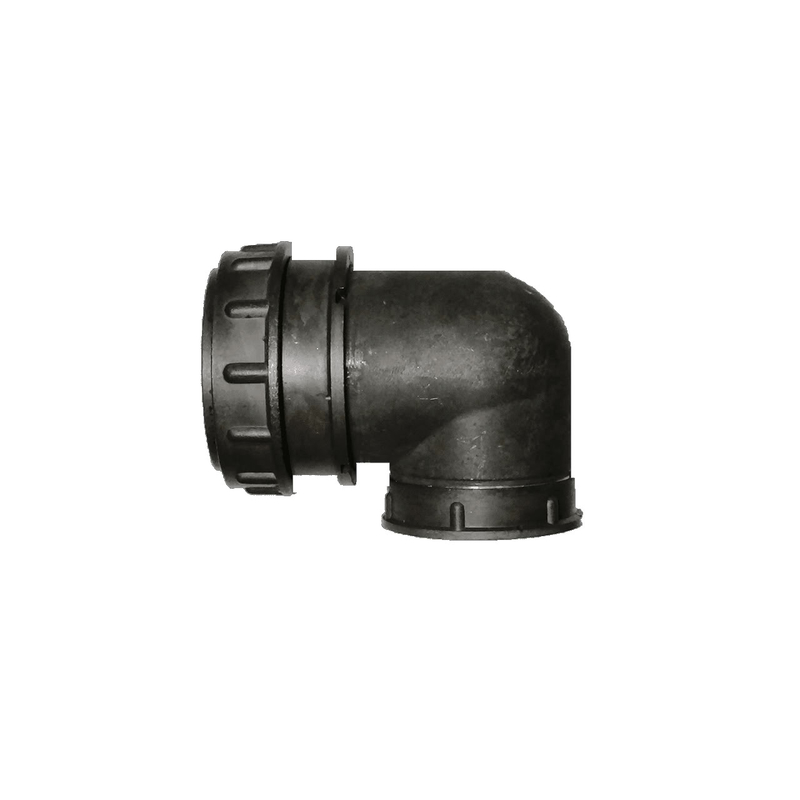

Маркировка 2РМТ42КУЭ50Ш2В1В содержит полную информацию о конструкции и параметрах соединителя. Корпус выполнен кабельным, тип К, с посадочным диаметром 42 миллиметра и угловым патрубком У, что упрощает подводку жгута под углом к оси разъёма. Буква Э указывает на исполнение для экранированного кабеля, а литера В обозначает всеклиматическое исполнение. Часть соединителя — вилка Ш, сочетание контактов — 2, покрытие контактов — серебро В1В.

Корпус изготовлен из алюминиевого сплава, изолятор — из термореактивной пластмассы. Такое сочетание материалов обеспечивает механическую прочность, стойкость к коррозии и сохранение диэлектрических свойств в широком диапазоне условий эксплуатации. Тип сочленения — байонетный, что ускоряет монтаж и демонтаж, а также обеспечивает надёжную фиксацию ответных частей.

• Тип соединителя: цилиндрический низкочастотный, кабельная вилка.
• Тип сочленения: байонетный.
• Количество контактов: 50.
• Посадочный диаметр: 42 миллиметра.
• Покрытие контактов: серебро.
• Материал корпуса: алюминиевый сплав.
• Материал изолятора: термореактивная пластмасса.
• Степень защиты в сочленённом состоянии: не ниже IP54.

Технические характеристики

Электрические параметры соединителя рассчитаны на работу в цепях с номинальным током до 2 ампер на контакт для контактов малого диаметра. Максимальное рабочее напряжение составляет до 700 вольт переменного напряжения (амплитудное значение) и до 1000 вольт постоянного напряжения. Сопротивление контактов не превышает 2,5 миллиома, сопротивление изоляции — не менее 5000 мегаом в нормальных климатических условиях. Диэлектрическая прочность изоляции — не менее 2000 вольт эффективного значения.

Механическая износостойкость гарантирует не менее 500 циклов сочленения и расчленения. Виброустойчивость обеспечивается в частотном диапазоне до 5000 герц с ускорением до 100 g. Ударная прочность рассчитана на многократные удары до 100 g и одиночные удары до 500 g. Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия.

Условия эксплуатации и применение

Благодаря всеклиматическому исполнению и защите не ниже IP54 соединитель пригоден для эксплуатации в условиях повышенной влажности, вибрации и температурных перепадов. Изделие востребовано в промышленной электронике и аппаратуре общего назначения, автоматизированных системах управления и контроля, измерительном и испытательном оборудовании.

Соединители серии 2РМТ, включая данную модель, применяются в морском и речном судостроении, наземной аппаратуре авиационной и космической техники, на железнодорожном транспорте, в средствах связи и телекоммуникации, а также в специальной и военной технике в некритических системах. Модель выпускается с приёмкой «5», что подтверждает её пригодность для ответственных применений. Год выпуска — 2026.
