Назначение соединителя 2РМТ42КУЭ50Г2В1В

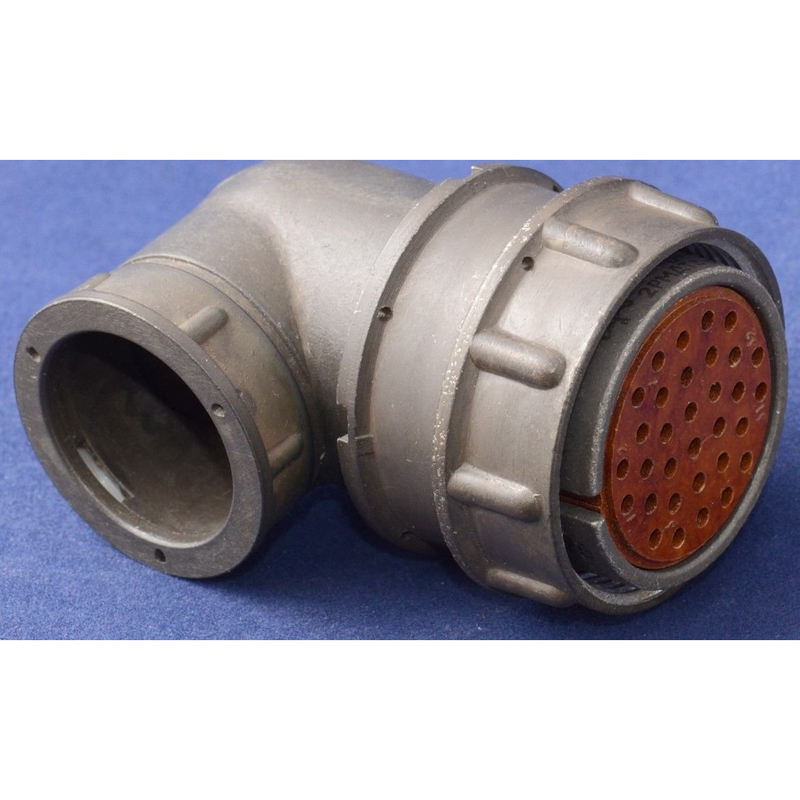

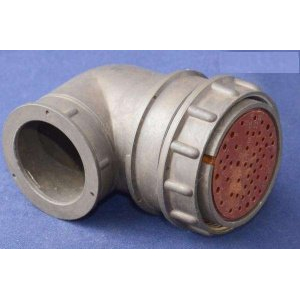

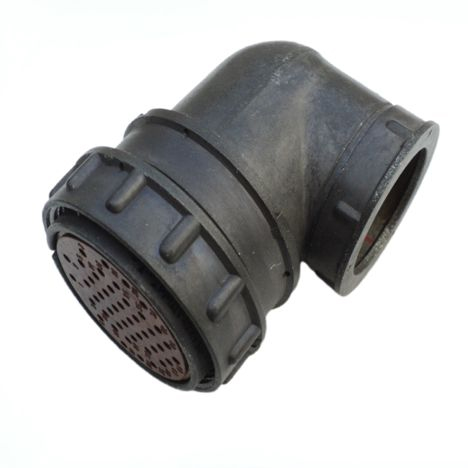

2РМТ42КУЭ50Г2В1В — это электрический цилиндрический негерметичный соединитель (розетка) серии 2РМТ производства завода «Элекон». Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Соединитель применяется в составе кабельных сборок и электрооборудования, где требуется надёжное механическое соединение и стабильный электрический контакт при воздействии внешних дестабилизирующих факторов.

Исполнение всеклиматическое (В), что подтверждает пригодность изделия к эксплуатации в различных климатических зонах. Угловой патрубок кабельного корпуса позволяет подводить кабель под углом, что упрощает монтаж в стеснённых условиях и снижает радиус изгиба кабеля.

Технические характеристики

Соединитель имеет размер корпуса 42 миллиметра и оснащён 50 контактами. Контактная группа включает 43 контакта диаметром 1 миллиметр и 7 контактов диаметром 1,5 миллиметра. Контакты изготовлены из латуни и имеют серебряное покрытие, что обеспечивает низкое переходное сопротивление и устойчивость к окислению.

Основные электрические параметры изделия:

• Максимальное рабочее напряжение: от 560 до 700 вольт.
• Испытательное напряжение: до 2300 вольт.
• Токовая нагрузка на контакт диаметром 1 миллиметр: 4 ампера.
• Токовая нагрузка на контакт диаметром 1,5 миллиметра: 8 ампер.
• Суммарная токовая нагрузка: до 190 ампер.
• Сопротивление изоляции: не менее 5000 мегаом.

Корпус выполнен из карболита с металлической оболочкой. Посадочный диаметр составляет 42 миллиметра, общая длина — около 74,6 миллиметра.

Условия эксплуатации и устойчивость к воздействиям

Соединитель работоспособен в расширенном диапазоне температур: от минус 60 до плюс 100 градусов Цельсия, кратковременно — до плюс 180 градусов Цельсия. Изделие выдерживает вибрационные нагрузки с ускорением до 490 метров на секунду в квадрате в диапазоне частот от 1 до 5000 герц, а также удары с ускорением до 5000 метров на секунду в квадрате.

Дополнительно заявлена стойкость к акустическому шуму уровнем 170 децибел и к внешнему давлению в диапазоне от 10 в минус двенадцатой степени до 5 килограмм-сил на квадратный сантиметр. Совокупность этих параметров делает соединитель пригодным для эксплуатации в жёстких условиях, включая вибрацию, ударные нагрузки и перепады давления.

Применение и конструктивные особенности

Розетка 2РМТ42КУЭ50Г2В1В применяется в электрических цепях различного назначения, где требуются цилиндрические соединители с большим числом контактов и повышенной стойкостью к внешним воздействиям. Благодаря негерметичному исполнению изделие ориентировано на использование в условиях, где не предъявляются требования к полной герметичности разъёма.

Конструкция с угловым патрубком и металлическим корпусом облегчает фиксацию кабеля и защиту контактной группы от механических повреждений. Сочетание карболитового изолятора и латунных контактов с серебряным покрытием обеспечивает стабильность электрических параметров в течение срока службы.
