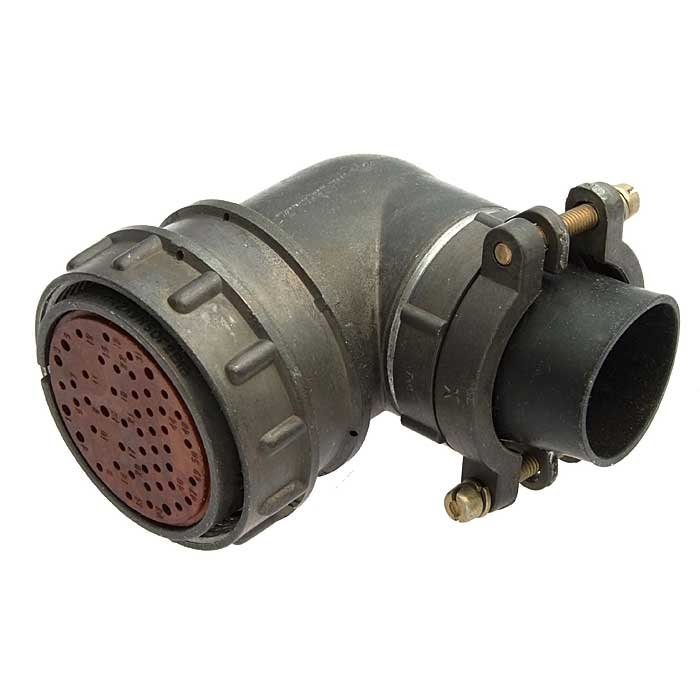

2РМТ42КУЭ50Г2В1В «5» — это кабельная розетка серии 2РМТ, предназначенная для надежного соединения электрических цепей постоянного и переменного тока (частотой до 3 МГц).

Расшифровка обозначения

• 2РМТ — тип цилиндрического соединителя.

• 42 — условный размер корпуса (посадочный диаметр 42 мм).

• КУЭ — кабельный тип с угловым патрубком и гайкой для экранированного кабеля.

• 50 — количество контактов (обычно 43 контакта Ø1 мм и 7 контактов Ø1,5 мм, исполнение «5» соответствует этому сочетанию).

• Г2 — розетка, второе сочетание контактов.

• В — серебряное покрытие контактов.

• 1 — теплостойкость до 100 °С.

• В — всеклиматическое исполнение.

Эта розетка изготавливается из карболита, предназначена для внутреннего монтажа экранированных кабелей и обеспечивает резьбовое сочленение с одношпоночной поляризацией.

Технические характеристики

• Максимальное рабочее напряжение: 560–700 В.

• Испытательное напряжение: до 2300 В (в нормальных условиях), 450 В (при низком давлении).

• Токовая нагрузка: 4 А (контакты Ø1 мм), 8 А (Ø1,5 мм), суммарно до 190 А.

• Сопротивление контактов: не более 5 мОм (Ø1 мм), 2,5 мОм (Ø1,5 мм).

• Емкость между контактами: не более 6 пФ.

• Сопротивление изоляции: не менее 5000 МОм.

Условия эксплуатации

Соединитель работает при температурах от -60 °С до +100 °С (смена до 180 °С), влажности до 98% при +25 °С, атмосферном давлении от 1,33·10⁻¹² Па до 5,06·10⁵ Па.

Выдерживает линейное ускорение 2000 м/с², пиковое ударное 5000 м/с² (0,1–2 мс), многократные удары 1000 м/с².

Надёжность: наработка 1000–5000 ч, не менее 500 сочленений-расчленений, срок хранения 15–25 лет.
