Назначение и область применения

Кабельная розетка 2РМТ42КУЭ50Г2В1В предназначена для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие применяется для объёмного монтажа и входит в состав разъёмного соединения, состоящего из двух частей: вилки и розетки. Розетка используется для коммутации и разъединения электрических цепей в различных видах электронной и радиоэлектронной аппаратуры, включая оборудование специального и общего назначения.

Соединитель рассчитан на эксплуатацию в условиях всеклиматического исполнения. Это позволяет применять его в аппаратуре, работающей в широком диапазоне внешних воздействий, включая повышенную влажность, резкие перепады температур и интенсивные механические нагрузки. Конструкция с угловым патрубком обеспечивает удобный подвод кабеля в ограниченном пространстве, а исполнение с гайкой для экранированного патрубка даёт возможность работы с экранированными кабелями и обеспечивает дополнительную защиту соединения от внешних электромагнитных помех.

Технические характеристики

Изделие относится к типу соединителей 2РМТ и имеет корпус размера 42. Корпус кабельного типа, патрубок выполнен в угловом исполнении. Розетка оснащена 50 контактами с серебряным покрытием, сочетание контактов — 2. Серебряное покрытие обеспечивает стабильное переходное сопротивление и надёжный электрический контакт при многократных сочленениях и расчленениях.

Основные электрические параметры изделия:

• Максимальная частота рабочего сигнала: 3 МГц
• Максимальная токовая нагрузка на одиночный контакт диаметром 1 мм: 4 А
• Максимальная токовая нагрузка на одиночный контакт диаметром 1,5 мм: 8 А
• Максимальная суммарная токовая нагрузка: 190 А
• Максимальное рабочее напряжение: 560 В или 700 В
• Максимальное испытательное напряжение: до 1850 В или 2300 В в нормальных условиях
• Теплостойкость: 100 градусов Цельсия
• Диапазон рабочих температур: от минус 60 до плюс 100 градусов Цельсия

Изделие обладает высокой вибрационной стойкостью и выдерживает воздействие синусоидальной вибрации в диапазоне частот от 1 Гц до 5000 Гц с амплитудой ускорения 490 метров на секунду в квадрате. Это позволяет использовать розетку в аппаратуре, подверженной значительным механическим нагрузкам, в том числе на подвижных объектах и промышленном оборудовании.

Конструктивные особенности

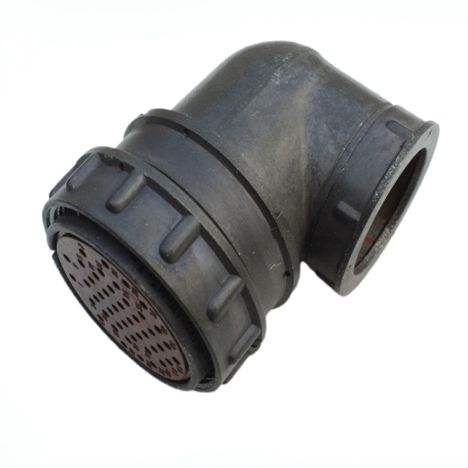

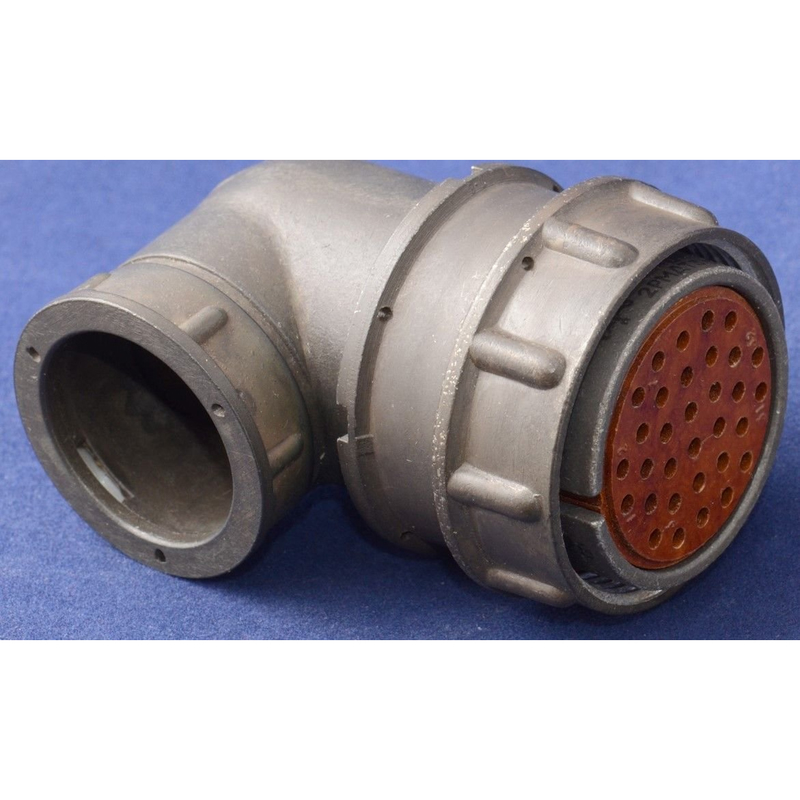

Конструкция розетки 2РМТ42КУЭ50Г2В1В предусматривает кабельный вид корпуса с угловым патрубком. Угловое исполнение патрубка позволяет экономить монтажное пространство и удобно прокладывать кабель в стеснённых условиях внутри приборов и шкафов. Гайка патрубка рассчитана на установку экранированного патрубка, что обеспечивает корректное подключение экранированных кабелей и сохранение целостности экранирования по всей длине соединения.

Розетка предназначена для работы в паре с ответной частью — вилкой того же типа. Соединение обеспечивает многократное сочленение и расчленение без потери электрических характеристик. Серебряное покрытие контактов способствует сохранению низкого переходного сопротивления в течение длительного срока эксплуатации и при значительном числе циклов коммутации.

Монтаж и эксплуатация

Розетка рассчитана на объёмный монтаж, что предполагает установку непосредственно на кабель с последующей фиксацией и герметизацией патрубка. При монтаже с экранированными кабелями конструкция гайки патрубка обеспечивает надёжный контакт экранирующей оплётки с корпусом соединителя. Это снижает влияние внешних помех на передаваемый сигнал и повышает электромагнитную совместимость аппаратуры.

Благодаря всеклиматическому исполнению и расширенному температурному диапазону от минус 60 до плюс 100 градусов Цельсия изделие пригодно для эксплуатации как в отапливаемых помещениях, так и вне их, включая районы с холодным и умеренным климатом. Высокие показатели вибрационной стойкости позволяют применять розетку в аппаратуре транспортного и промышленного назначения, где предъявляются повышенные требования к механической устойчивости электрических соединений.
