Назначение соединителя 2РМТ42КУЭ50Г2В1В

2РМТ42КУЭ50Г2В1В — это электрический цилиндрический негерметичный соединитель (розетка) серии 2РМТ всеклиматического исполнения (В), произведённый заводом «Элекон». Изделие предназначено для коммутации электрических цепей в составе кабельных сборок и жгутов, а также для подключения аппаратуры к внешним линиям связи и питания. Приёмка «5» подтверждает соответствие изделия требованиям, предъявляемым к ответственным областям применения. Год выпуска — 2026.

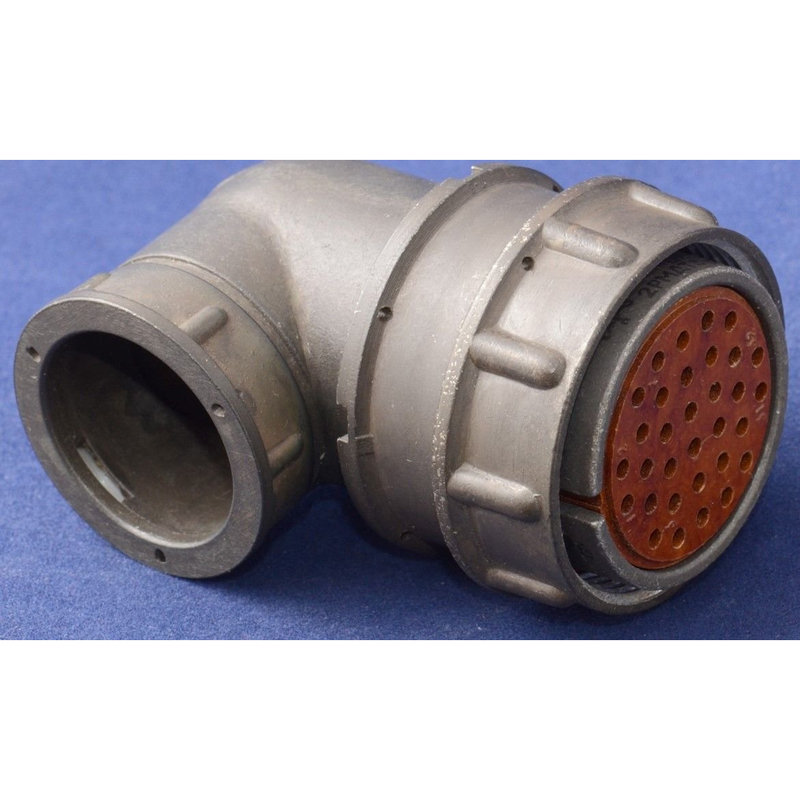

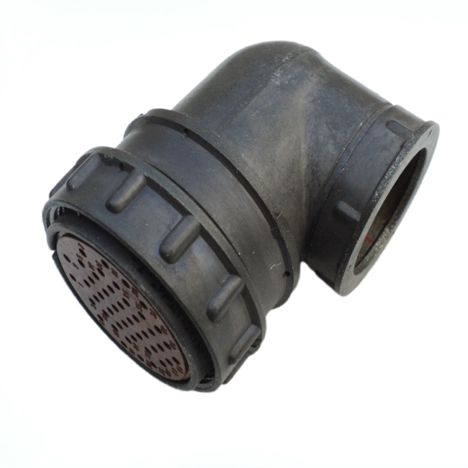

Розетка имеет угловой корпус и относится к кабельным соединителям, то есть устанавливается на кабель, а не на панель прибора. Соединение с ответной частью — резьбовое, с одношпоночной поляризацией, что исключает неправильное сочленение и обеспечивает механическую фиксацию при воздействии вибраций и ударов.

Конструкция и монтаж

Посадочный диаметр корпуса составляет 42 мм, общий диаметр — 51 мм, длина — 74,6 мм. Масса изделия в зависимости от модификации находится в пределах от 32 до 109 г. Контакты извлекаемые, покрытие контактной части — серебро, что снижает переходное сопротивление и повышает стабильность электрического соединения.

Монтаж выполняется внутренним способом — обжимкой или пайкой извлекаемых контактов. Угловой корпус упрощает прокладку кабеля в стеснённых условиях и позволяет направлять жгут вдоль корпуса аппаратуры. Негерметичное исполнение означает, что соединитель не предназначен для работы при прямом контакте с водой или при повышенном внешнем давлении.

Подтверждённые технические характеристики

Электрические параметры соединителя обеспечивают работу в цепях с высокими токами и напряжениями:

• Максимальное рабочее напряжение — от 560 до 700 В, испытательное напряжение — до 2300 В.
• Токовая нагрузка на контакт диаметром 1 мм — 4 А, на контакт диаметром 1,5 мм — 8 А; суммарная токовая нагрузка — 190 А.
• Сопротивление контактов — до 5 мОм для контактов диаметром 1 мм и до 2,5 мОм для контактов диаметром 1,5 мм.
• Ёмкость контактов — до 6 пФ, сопротивление изоляции — не менее 5000 МОм.

Показатели надёжности: минимальная наработка составляет от 1000 до 5000 часов, число сочленений-расчленений — 500 циклов, срок сохраняемости — от 15 до 25 лет. Усилие расчленения — до 539,6 Н.

Условия эксплуатации

Всеклиматическое исполнение и заявленные параметры позволяют применять соединитель в жёстких условиях:

• Температура окружающей среды — от минус 60 до плюс 100 градусов Цельсия, с возможностью кратковременной смены температуры до плюс 180 градусов Цельсия.
• Вибрация с ускорением до 490 м/с² в диапазоне частот от 1 до 5000 Гц.
• Акустический шум интенсивностью до 170 дБ.
• Удары с ускорением до 5000 м/с².
• Линейное ускорение до 2000 м/с².
• Атмосферное давление от 10 в степени минус 12 до 5 кгс/см².

Области применения

Соединители серии 2РМТ благодаря надёжности, устойчивости к широкому диапазону температур, вибрациям, ударам и акустическому шуму, а также всеклиматическому исполнению широко применяются в следующих областях:

1. Авиационная и космическая техника — бортовые системы, ракетостроение, наземное оборудование.
2. Военная техника — системы связи, радиолокационные установки, бронетанковая техника.
3. Промышленное оборудование и автоматизация — тяжёлая промышленность, станки, робототехника, системы управления.
4. Железнодорожный транспорт — подвижной состав, системы сигнализации.
5. Специализированная электронная аппаратура, требующая высокой надёжности и защиты от внешних воздействий.
6. Морская техника — системы на судах и других плавучих средствах, где требуется устойчивость к коррозии и вибрациям, но не прямое погружение из-за негерметичности исполнения.

Таким образом, 2РМТ42КУЭ50Г2В1В представляет собой кабельную розетку с угловым корпусом, рассчитанную на ответственные применения в составе сложных технических комплексов, где важны стабильность контактного соединения, стойкость к механическим и климатическим нагрузкам и длительный срок сохраняемости.
