Назначение соединителя 2РМТ42КУЭ50Г2В1В

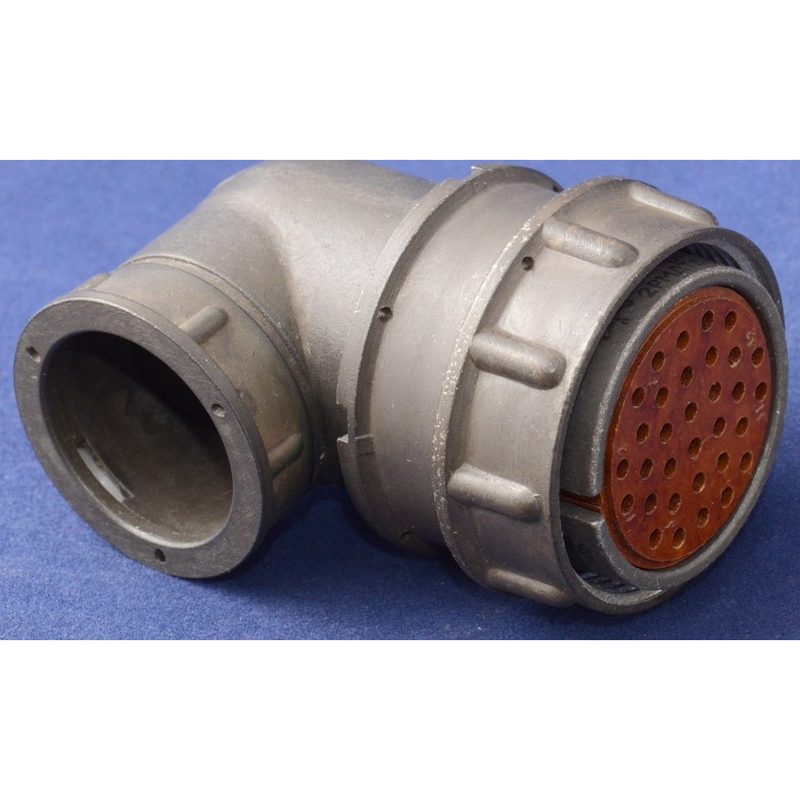

Соединитель 2РМТ42КУЭ50Г2В1В представляет собой кабельную розетку с угловым патрубком, предназначенную для монтажа на экранированном кабеле. Изделие относится к серии 2РМТ — низкочастотным цилиндрическим негерметичным тропикоустойчивым соединителям, применяемым для соединения и разъединения электрических цепей в электро- и радиоаппаратуре общего и специального назначения.

Данная розетка служит ответной частью соединителя и обеспечивает надёжную коммутацию цепей при эксплуатации в жёстких климатических условиях. Исполнение с угловым патрубком для экранированного кабеля позволяет организовать ввод кабеля под углом к оси корпуса и сохранить целостность экранирующей оплётки, что важно для защиты передаваемых сигналов от внешних помех.

Подтверждённые особенности и технические характеристики

Конструкция соединителя включает 50 контактов с сочетанием 2 и серебряным покрытием контактных поверхностей. Условный размер корпуса — 42, вид корпуса — кабельный, вид патрубка — угловой, гайка патрубка предназначена для экранированного кабеля. Часть соединителя — розетка.

Электрические параметры

• Максимальная токовая нагрузка на одиночный контакт диаметром 1 мм — 4 А.
• Максимальная токовая нагрузка на одиночный контакт диаметром 1,5 мм — 8 А.
• Суммарная токовая нагрузка на соединитель — 190 А.
• Максимальное рабочее напряжение — 560 В или 700 В.
• Максимальное испытательное напряжение в нормальных условиях — до 1850 В или 2300 В.
• Сопротивление контактов диаметром 1 мм — не более 5 мОм.
• Сопротивление контактов диаметром 1,5 мм — не более 2,5 мОм.
• Ёмкость между контактами — не более 6 пФ.
• Сопротивление изоляции — не менее 5000 МОм.

Условия эксплуатации

Соединитель сохраняет работоспособность в диапазоне температур от минус 60 градусов Цельсия до плюс 100 градусов Цельсия. Теплостойкость изделия — до 100 градусов Цельсия. Допускается эксплуатация при повышенной относительной влажности до 98 процентов при температуре плюс 25 градусов Цельсия.

Изделие выдерживает синусоидальную вибрацию в диапазоне частот от 1 Гц до 5000 Гц с амплитудой ускорения 490 метров на секунду в квадрате, а также механический удар многократного действия с пиковым ускорением до 1000 метров на секунду в квадрате. Всеклиматическое исполнение подтверждено.

Применение и приёмка

Соединители 2РМТ42КУЭ50Г2В1В применяются для соединения и разъединения электрических цепей в различных видах электро- и радиоаппаратуры, включая изделия специального и общего назначения. Благодаря исполнению под экранированный кабель и угловому патрубку они востребованы при монтаже кабельных линий, где требуется компактная трассировка и защита от электромагнитных помех.

Тропикоустойчивое и всеклиматическое исполнение позволяет использовать розетку в аппаратуре, работающей в условиях повышенной влажности, вибрации и ударных нагрузок. Сочетание контактов 2 и серебряное покрытие обеспечивают стабильное переходное сопротивление при коммутации слаботочных и силовых цепей.

Товар имеет приёмку «5», что подтверждает соответствие изделия установленным требованиям для продукции данного класса. Артикул позиции — 4293, категория — 2РМТ. Производитель в предоставленных данных не указан, поэтому сведения о стране производства и гарантийных обязательствах в описании не приводятся.
