Назначение соединителя

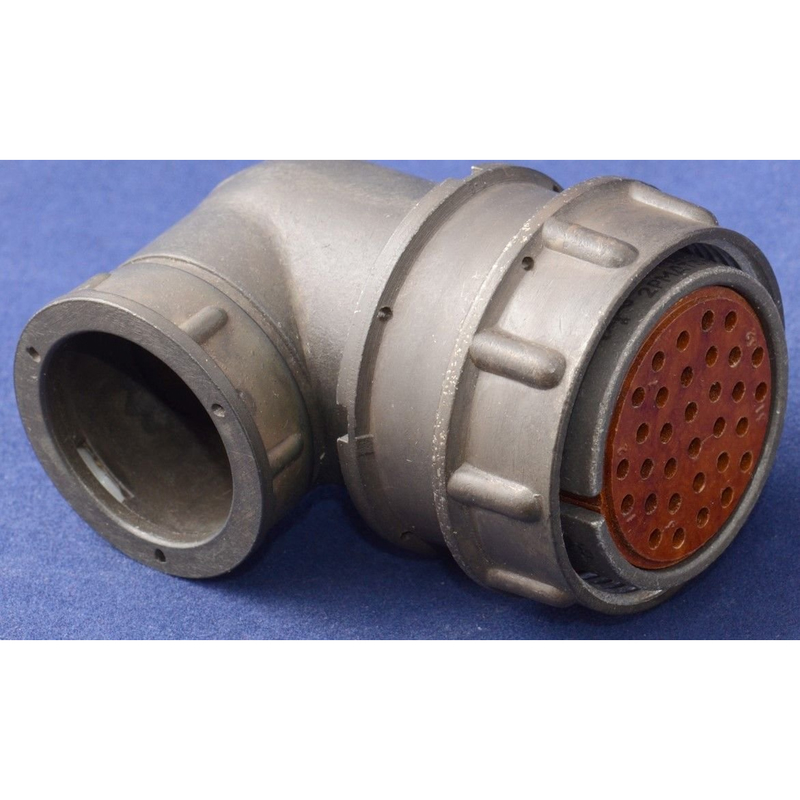

Розетка 2РМТ42КУЭ50Г2В1В «5» — это электрический соединитель цилиндрического типа, предназначенный для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие применяется для объёмного монтажа, то есть для подключения проводников в условиях ограниченного пространства внутри приборов, блоков и шкафов, где важны компактность и надёжность сочленения.

Конструктивно соединитель состоит из двух ответных частей — вилки и розетки, которые сочленяются резьбовым способом. Такое решение обеспечивает механическую фиксацию и стабильный электрический контакт даже при воздействии вибраций и ударных нагрузок. Розетка оснащена угловым патрубком с гайкой для экранированного патрубка, что упрощает прокладку кабеля под углом к корпусу и позволяет использовать экранированные кабельные сборки.

Расшифровка условного обозначения

Маркировка 2РМТ42КУЭ50Г2В1В построена по стандартной системе обозначений, принятой для данной серии соединителей. Каждый элемент несёт конкретную информацию о конструкции и исполнении изделия.

• 2РМТ — тип соединителя;
• 42 — условный размер корпуса;
• К — кабельный тип корпуса;
• У — угловой вид патрубка;
• Э — гайка для экранированного патрубка;
• 50 — количество контактов;
• Г — обозначение розетки;
• 2 — сочетание контактов;
• В — серебряное покрытие контактов;
• 1 — теплостойкость до 100 градусов Цельсия;
• В — всеклиматическое исполнение.

Дополнительная отметка «5» в наименовании товара соответствует приёмке «5» по системе VirtueMart, что подтверждает прохождение приёмочных испытаний.

Технические характеристики

Электрические параметры соединителя рассчитаны на работу в цепях с повышенными требованиями к стабильности контакта и изоляции. Максимальная токовая нагрузка на контакт диаметром 1 мм составляет 4 А, на контакт диаметром 1,5 мм — 8 А. Суммарная токовая нагрузка на весь соединитель достигает 190 А.

• Максимальное рабочее напряжение: 560 В или 700 В в зависимости от типа и номинала;
• Испытательное напряжение: до 2300 В в нормальных климатических условиях;
• Сопротивление контактов: не более 5 мОм для контактов диаметром 1 мм и не более 2,5 мОм для контактов диаметром 1,5 мм;
• Ёмкость между контактами: не более 6 пФ;
• Сопротивление изоляции: не менее 5000 МОм.

Указанные значения подтверждают пригодность розетки для передачи сигналов и питания в цепях с частотой до 3 МГц без заметных потерь и искажений.

Условия эксплуатации

Розетка работоспособна в широком диапазоне температур от минус 60 до плюс 100 градусов Цельсия и сохраняет характеристики при повышенной влажности до 98 процентов при температуре плюс 25 градусов Цельсия. Изделие устойчиво к вибрациям и механическим ударам, что делает его пригодным для применения в сложных условиях, включая подвижные и неотапливаемые объекты. Всеклиматическое исполнение позволяет использовать соединитель в различных климатических зонах.

Конструкция и массогабаритные параметры

Соединитель имеет компактные размеры: диаметр корпуса составляет 51 мм, длина — 74,6 мм, масса — не более 32 г. Сочленение частей выполняется резьбовым способом, что обеспечивает надёжность соединения и возможность многократного подключения и отключения без потери качества контакта. Угловой патрубок с гайкой для экранированного патрубка облегчает монтаж в стеснённых условиях и позволяет организовать экранирование кабеля.

Таким образом, розетка 2РМТ42КУЭ50Г2В1В «5» представляет собой надёжное решение для подключения электрических цепей в различных условиях эксплуатации, сочетающее компактность, стойкость к внешним воздействиям и высокие электрические характеристики.
