2РМТ42КУЭ30Ш2В1В 2017г Элекон

Цена:

2250 ₽

В наличии: 69 шт.

Производитель: Элекон

Технические характеристики

2РМТ42КУЭ30Ш2В1В — это цилиндрический низкочастотный разъём производства АО «Завод Элекон», предназначенный для электрических цепей постоянного и переменного тока с частотой до 3 МГц. Он представляет собой кабельную вилку с угловым патрубком и гайкой для неэкранированного кабеля, имеющую 30 контактов диаметром 1 мм.

Разъём рассчитан на максимальное рабочее напряжение до 700 В (для контактов 1 мм) и токовую нагрузку на контакт до 4,5 А, с суммарной нагрузкой до 168 А. Диапазон рабочих температур — от -60 до +100 °C, сопротивление изоляции не менее 5000 МОм, а электрическая прочность изоляции достигает 2300 В при 700 В рабочего напряжения.

Количество сочленений/расчленений — до 500 циклов, минимальная наработка — 5000 часов, срок сохраняемости — 25 лет. Соединитель выдерживает вибрацию (до 10 кГц, 170 дБ), механические удары (до 1000 м/с²) и всеклиматическое исполнение В2.1 с серебряным покрытием контактов.

Используется в различных электроустановках благодаря высокой надёжности, компактности (диаметр посадочного отверстия 42 мм) и ёмкости между контактами не более 6 пФ.

Описание

Назначение разъёма 2РМТ42КУЭ30Ш2В1В

2РМТ42КУЭ30Ш2В1В — это цилиндрический низкочастотный разъём производства АО «Завод Элекон». Изделие предназначено для электрических цепей постоянного и переменного тока с частотой до 3 МГц. Разъём применяется для коммутации кабельных линий в составе электроустановок, где требуется надёжное механическое и электрическое соединение при воздействии внешних факторов.

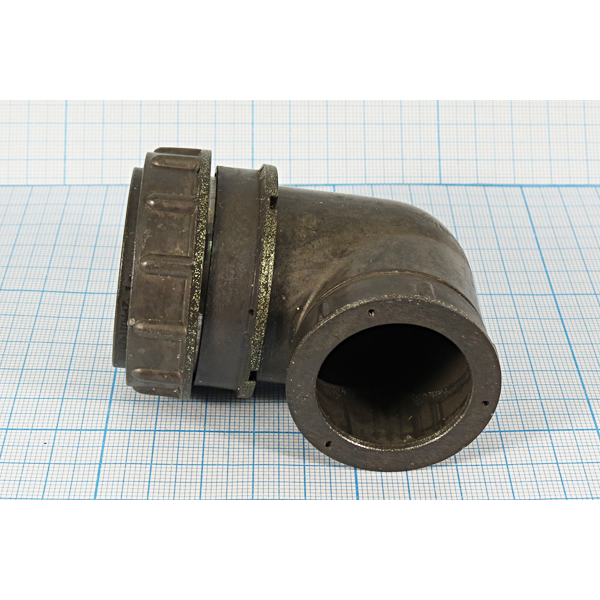

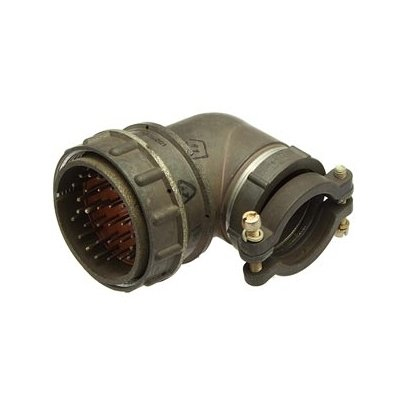

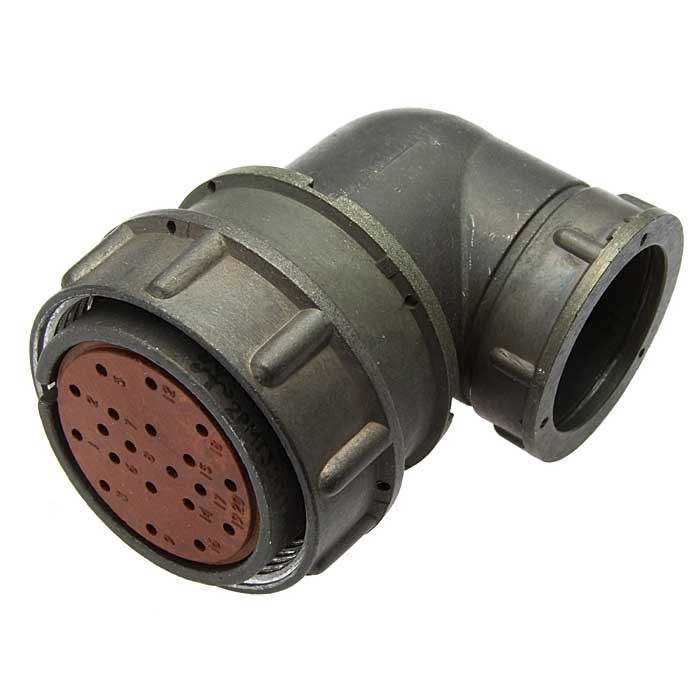

Конструктивно изделие представляет собой кабельную вилку с угловым патрубком и гайкой для неэкранированного кабеля. Такое исполнение обеспечивает удобный монтаж в стеснённых условиях и фиксацию кабеля без применения дополнительных элементов.

Подтверждённые технические особенности

Разъём оснащён 30 контактами диаметром 1 мм. Контактная система рассчитана на максимальное рабочее напряжение до 700 В для контактов указанного диаметра и токовую нагрузку на контакт до 4,5 А. Суммарная токовая нагрузка достигает 168 А. Электрическая прочность изоляции составляет 2300 В при рабочем напряжении 700 В, а сопротивление изоляции — не менее 5000 МОм.

Ёмкость между контактами не превышает 6 пФ, что важно для низкочастотных цепей с повышенными требованиями к паразитным связям. Диаметр посадочного отверстия равен 42 мм, что определяет компактность установки.

Климатическое исполнение В2.1 соответствует всеклиматическому применению. Контакты имеют серебряное покрытие. Изделие сохраняет работоспособность в диапазоне температур от минус 60 до плюс 100 градусов Цельсия.

Надёжность и условия эксплуатации

Ресурс разъёма подтверждён следующими показателями:

количество сочленений и расчленений — до 500 циклов;
минимальная наработка — 5000 часов;
срок сохраняемости — 25 лет.

Соединитель выдерживает вибрацию с частотой до 10 кГц при уровне 170 дБ, а также механические удары с ускорением до 1000 метров на секунду в квадрате. Совокупность этих характеристик обеспечивает устойчивую работу в составе ответственных электроустановок.

Применение

Благодаря высокой надёжности, компактности и значительной ёмкости по числу контактов разъём 2РМТ42КУЭ30Ш2В1В востребован в различных электроустановках. Он подходит для цепей постоянного и переменного тока с частотой до 3 МГц, где требуется стойкость к вибрации, ударам и широкому диапазону температур. Исполнение для неэкранированного кабеля с угловым патрубком и гайкой упрощает монтаж и обслуживание кабельных сборок.

Артикул изделия — 50470. Категория — 2РМТ. Год сведений — 2017. Производитель — АО «Завод Элекон».
