2РМТ42КУЭ30Ш2В1В 2026г «5»

Цена: ПОД ЗАКАЗ

Технические характеристики

2РМТ42КУЭ30Ш2В1В ЗАВОД (2015-2026Г.)

2РМТ42КУЭ30Ш2В1В представляет собой цилиндрический низкочастотный негерметичный разъём всеклиматического исполнения, предназначенный для соединения электрических цепей постоянного и переменного тока частотой до 3 МГц.

Обозначение

Это вилка с кабельным корпусом (КУ), угловым патрубком (У), гайкой для экранированного кабеля (Э), 30 контактами, сочетанием диаметров 1 мм и 1,5 мм (2), серебряным покрытием (В), теплостойкостью +100°C (1) и исполнением В2.1 (В).

Технические характеристики

Токовая нагрузка на контакт: 4,5 А (диаметр 1 мм) и 9 А (1,5 мм), суммарно до 168 А на разъём. Максимальное рабочее напряжение — 700 В (1 мм) и 560 В (1,5 мм), испытательное — до 2300 В.

Сопротивление контактов не превышает 5 мОм (1 мм) и 2,5 мОм (1,5 мм), изоляции — не менее 5000 МОм.

Условия эксплуатации

Работает при температурах от -60°C до +100°C (смена до +180°C), влажности до 98% при +35°C, давлении от 10^{-12} мм рт. ст. до 5 кгс/см².

Выдерживает вибрацию 1–5000 Гц (490 м/с²), акустический шум до 170 дБ (50–10 кГц) и многократные удары до 1000 м/с².

Надёжность

Срок сохраняемости — 15 лет (γ=99,5%), наработка — 1000 ч, число соединений-расчленений — 500.

Производство связано с заводом, выпуск 2015–2026 гг., применяется в промышленности и спецтехнике.

Описание

Назначение изделия

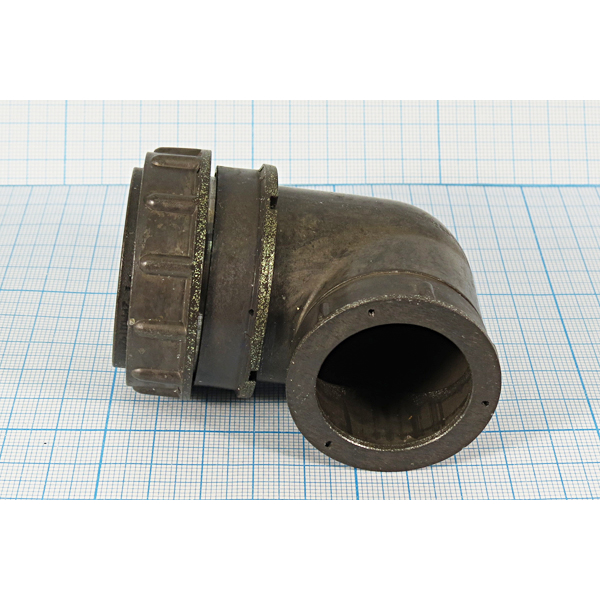

Цилиндрический низкочастотный негерметичный разъём 2РМТ42КУЭ30Ш2В1В «5» предназначен для соединения электрических цепей постоянного и переменного тока частотой до 3 МГц. Изделие относится к категории 2РМТ и выполнено во всеклиматическом исполнении, что допускает его эксплуатацию в широком диапазоне внешних условий. Конструктивно разъём представляет собой вилку с кабельным корпусом, угловым патрубком и гайкой для экранированного кабеля. Такое исполнение обеспечивает удобный подвод кабеля под углом, механическую фиксацию и возможность работы с экранированными линиями.

Разъём востребован в составе промышленного оборудования, контрольно-измерительной аппаратуры, систем автоматики и специальной техники, где требуется надёжное разъёмное соединение с высокой плотностью контактов и устойчивостью к внешним воздействиям. Наличие 30 контактов с двумя типоразмерами диаметров позволяет распределять цепи различной токовой нагрузки в пределах одного соединителя.

Подтверждённые технические особенности

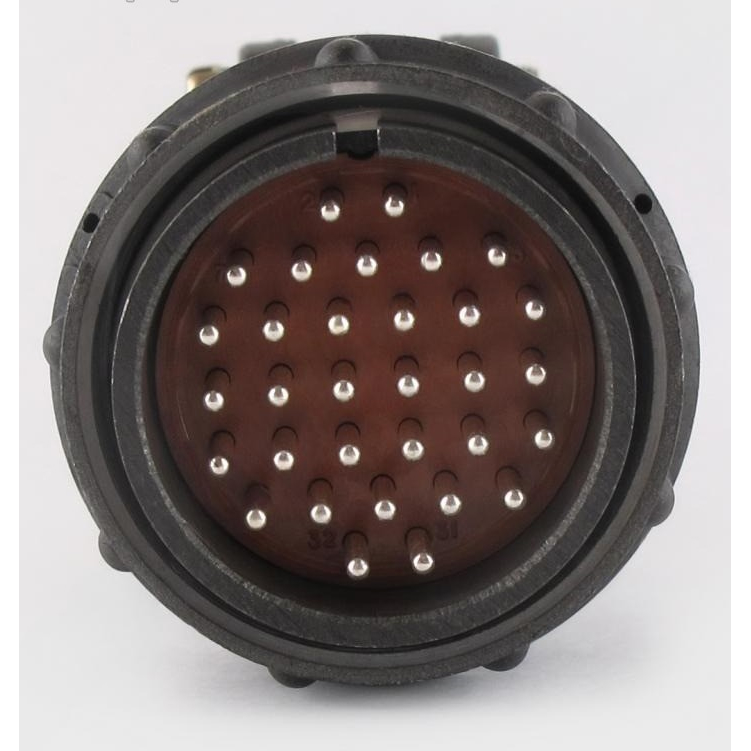

Изделие имеет 30 контактов с сочетанием диаметров 1 мм и 1,5 мм. Токовая нагрузка составляет 4,5 А на контакт диаметром 1 мм и 9 А на контакт диаметром 1,5 мм. Суммарная допустимая токовая нагрузка достигает 168 А на разъём. Максимальное рабочее напряжение — 700 В для контактов диаметром 1 мм и 560 В для контактов диаметром 1,5 мм. Испытательное напряжение достигает 2300 В.

Токовая нагрузка на контакт: 4,5 А для диаметра 1 мм и 9 А для диаметра 1,5 мм
Суммарная токовая нагрузка: до 168 А на разъём
Максимальное рабочее напряжение: 700 В для контактов 1 мм, 560 В для контактов 1,5 мм
Испытательное напряжение: до 2300 В
Сопротивление контактов: не более 5 мОм для диаметра 1 мм и 2,5 мОм для диаметра 1,5 мм
Сопротивление изоляции: не менее 5000 МОм
Покрытие контактов: серебряное
Теплостойкость: плюс 100 градусов Цельсия

Обозначение изделия расшифровывается следующим образом: вилка с кабельным корпусом, угловым патрубком, гайкой для экранированного кабеля, 30 контактами, сочетанием диаметров 1 мм и 1,5 мм, серебряным покрытием, теплостойкостью до плюс 100 градусов Цельсия и исполнением В2.1. Конструктивные особенности подтверждают принадлежность к серии 2РМТ и соответствие принятым отраслевым решениям.

Условия эксплуатации и стойкость к внешним факторам

Разъём рассчитан на работу при температурах от минус 60 до плюс 100 градусов Цельсия. Допускается кратковременная смена температуры до плюс 180 градусов Цельсия. Изделие сохраняет работоспособность при относительной влажности до 98 процентов при температуре плюс 35 градусов Цельсия. Диапазон рабочего давления — от 10 в степени минус 12 миллиметров ртутного столба до 5 килограмм-силы на квадратный сантиметр.

Механическая стойкость подтверждена для вибрационных нагрузок в диапазоне частот от 1 до 5000 Гц с ускорением до 490 метров на секунду в квадрате. Разъём выдерживает акустический шум с уровнем до 170 децибел в диапазоне частот от 50 до 10 000 Гц. Допустимы многократные ударные воздействия с ускорением до 1000 метров на секунду в квадрате.

Надёжность и эксплуатационные показатели

Срок сохраняемости: 15 лет при гамма-проценте 99,5
Наработка: 1000 часов
Число соединений-расчленений: 500
Приёмка: «5»
Год: 2026

Изделие выпускается в период с 2015 по 2026 год. Производство связано с заводом-изготовителем, что подтверждает серийный характер поставок и стабильность применённых материалов. Приёмка «5» отражает установленный порядок контроля качества для продукции, применяемой в промышленности и специальной технике. Разъём не является герметичным, что определяет его применение внутри корпусов оборудования или в условиях, не требующих герметизации соединителя от внешней среды.

Особенности конструкции и применения

Угловой патрубок кабельного корпуса позволяет сократить габарит монтажной зоны и обеспечить удобный вывод кабеля в ограниченном пространстве. Гайка для экранированного кабеля даёт возможность корректно закрепить экран и сохранить целостность экранирования линии при подключении. Серебряное покрытие контактов снижает переходное сопротивление и повышает стабильность электрического соединения при многократных сочленениях.

Сочетание контактов двух диаметров в одном разъёме позволяет разделить силовые и сигнальные цепи, не увеличивая число соединителей. Это особенно важно в аппаратуре с плотной компоновкой, где требуется одновременно передавать токи различной величины и сохранять компактность узла. Изделие рассчитано на применение в условиях умеренных механических и климатических нагрузок, характерных для стационарного и подвижного оборудования.
